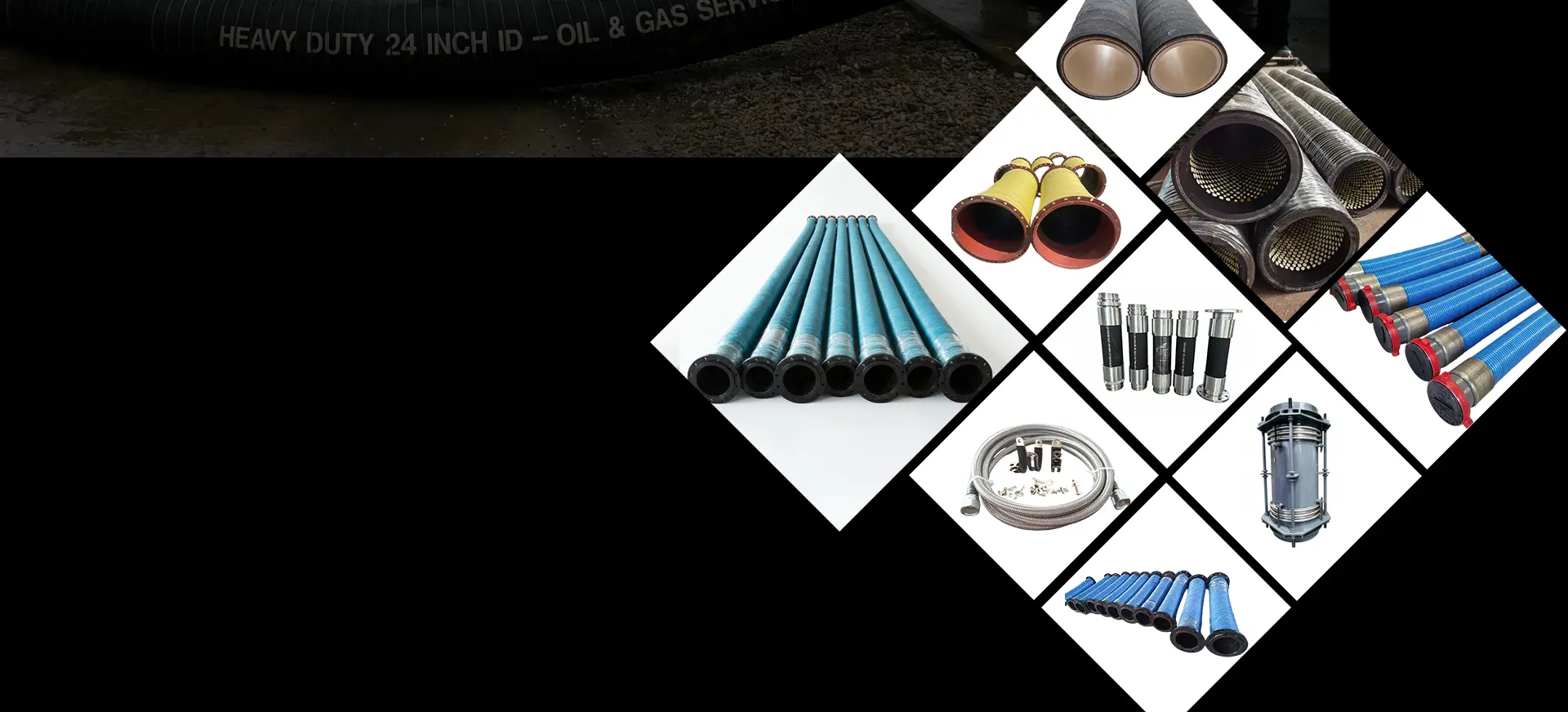

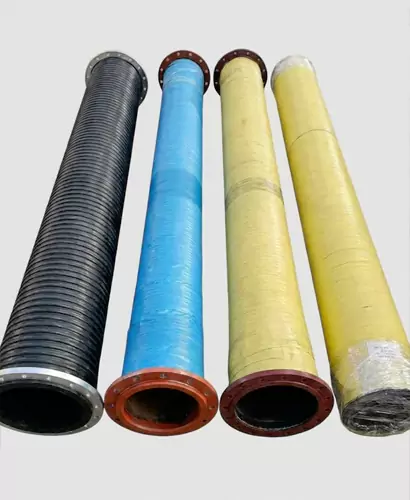

Mangueira de borracha de grande diâmetrodesempenha um papel crítico em indústrias onde a transferência de fluidos de alto volume não é negociável. Na JIDONGDA, dedicamos mais de duas décadas ao aperfeiçoamento dessas mangueiras para os setores de mineração, construção, agricultura e marítimo. Nossa engenharia se concentra em resistir a pressões extremas, materiais abrasivos e condições climáticas adversas, mantendo a flexibilidade e a longevidade.

Compreender as demandas técnicas,JIDONGDAsoluções de mangueiras de borracha de grande diâmetro integram compostos premium de borracha natural e sintética com camadas de reforço avançadas. Este design garante resistência à corrosão, envelhecimento e picos repentinos de pressão. Enfatizamos um revestimento interno liso para minimizar a perda por atrito, melhorando diretamente a eficiência operacional em aplicações de bombeamento de polpa, dragagem e descarga de água.

Parâmetros principais

A precisão nas dimensões e na composição do material define nossa linha de produtos. Abaixo, detalhamos as especificações padrão que orientam a seleção de engenheiros e gerentes de compras. Observe que cada parâmetro pode ser adaptado para requisitos de projeto especializados.

• Faixa de diâmetro interno:De 4 polegadas (102 mm) a 48 polegadas (1219 mm), atendendo à maioria das necessidades industriais de sucção e descarga.
• Classificação de pressão:Pressão de trabalho de 0,3 MPa a 2,5 MPa, com fatores de segurança de pressão de ruptura normalmente definidos em 3:1 ou 4:1 com base na aplicação.

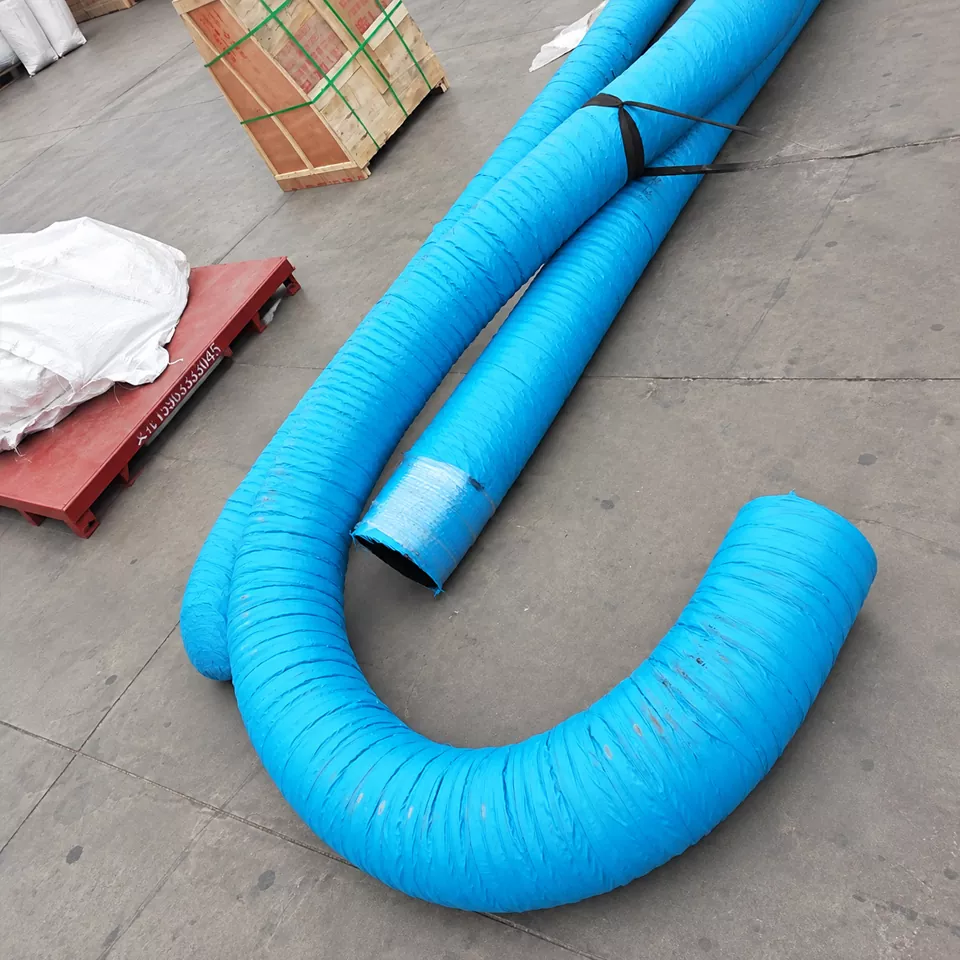

• Resiliência à temperatura:As mangueiras padrão suportam temperaturas de -20°C a 80°C, enquanto as versões resistentes ao calor estendem-se até 120°C para transferência de vapor ou óleo quente.
• Material do forro:As opções incluem mistura NR/SBR para abrasão geral, NBR para resistência a óleo e EPDM para resistência química e climática.
• Camadas de reforço:Tecido de poliéster de alta resistência, hélice de fio de aço ou múltiplas camadas têxteis embutidas na parede de borracha para integridade estrutural.
• Propriedades da capa:Borracha sintética resistente à abrasão, ao ozônio e estabilizada aos raios UV para proteger contra a degradação ambiental.
• Disponibilidade de comprimento:Comprimentos padrão de 20 metros ou 61 metros, com cortes personalizados e montagens com extremidades flangeadas preparadas internamente.
• Classificação de vácuo:Capacidade total de vácuo para aplicações de sucção, garantida pelo fio helicoidal rígido integrado na parede da mangueira.

Aplicações em todos os setores

A versatilidade dos produtos de mangueira de borracha de grande diâmetro JIDONGDA decorre da engenharia adaptável. Abaixo estão os setores primários onde essas mangueiras se mostram indispensáveis.

• Mineração e Processamento Mineral:Transporte de rejeitos, concentração de lamas e processamento de água por longas distâncias. O revestimento resistente à abrasão lida com partículas pesadas e pontiagudas sem desgaste rápido.
• Operações de Dragagem:Sucção e descarga de areia, cascalho e lodo de rios, portos e fundos marinhos. A flexibilidade da mangueira acomoda o movimento constante de embarcações de dragagem e tubulações flutuantes.
• Irrigação e Drenagem Agrícola:Transferência de água em grande escala dos reservatórios para os campos, bem como bombeamento para controle de enchentes. O design leve da mangueira em relação ao seu diâmetro simplifica a implantação e a recuperação.
• Desaguamento do canteiro de obras:Remoção de águas subterrâneas ou pluviais de escavações, fundações e túneis. A classificação de vácuo total garante uma sucção consistente mesmo com requisitos de elevação elevados.

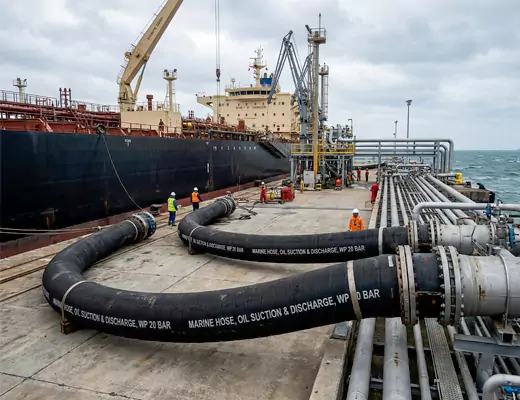

• Marítimo e Offshore:Transferência de água de lastro, bombeamento de esgoto e resposta a derramamentos de óleo. As coberturas especiais resistentes a óleo e retardantes de fogo atendem a rigorosas regulamentações de segurança marítima.
• Gestão de Resíduos Líquidos Industriais:Manuseio de efluentes corrosivos e subprodutos químicos em estações de tratamento. Os revestimentos EPDM oferecem excelente resistência a uma ampla faixa de níveis de pH.
• Geração de energia:Linhas de captação e descarga de água de resfriamento para usinas termelétricas. As mangueiras suportam fluxo constante de água e temperaturas moderadas sem incrustações ou degradação.

Vantagens de escolher a JIDONGDA como seu fornecedor de mangueiras

Selecionar um fornecedor para mangueiras de borracha de grande diâmetro envolve avaliar mais do que apenas o produto em si. JIDONGDA integra serviços, testes e logística para oferecer confiabilidade total.

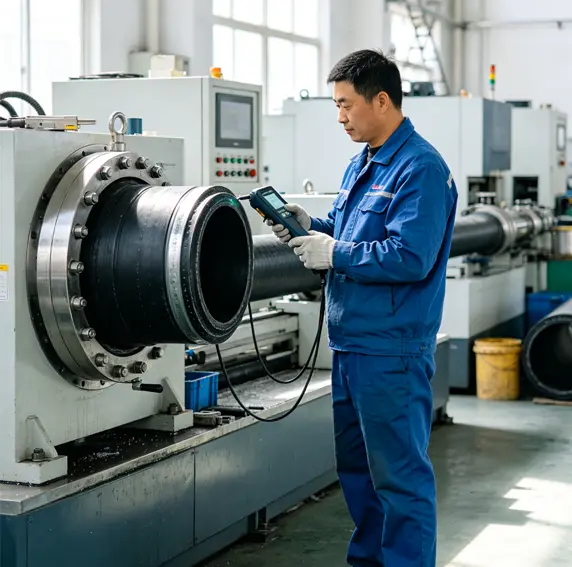

• Controle de qualidade direto da fábrica:Nosso laboratório interno realiza testes de reômetro, análise de resistência à tração e testes de resistência à abrasão diariamente. Os clientes recebem certificados de teste detalhados em cada remessa.
• Suporte de engenharia personalizado:Implantamos engenheiros para avaliar as condições no local, recomendar configurações ideais de mangueiras e projetar conexões finais especiais que reduzem a complexidade da instalação.
• Experiência em Logística Global:As mangueiras são embaladas em embalagens protetoras e enviadas por métodos fracionados ou em contêineres para qualquer grande porto do mundo. Nossa equipe de documentação garante um desembaraço aduaneiro tranquilo.
• Custo total de propriedade competitivo:Intervalos de manutenção prolongados e baixos requisitos de manutenção compensam o investimento inicial. Muitos clientes relatam uma vida útil três a cinco vezes mais longa em comparação com alternativas genéricas.
• Desenvolvimento rápido de protótipo:Para projetos exclusivos, podemos produzir amostras de mangueiras em até 15 dias, permitindo testes em campo antes do início da fabricação em grande escala.

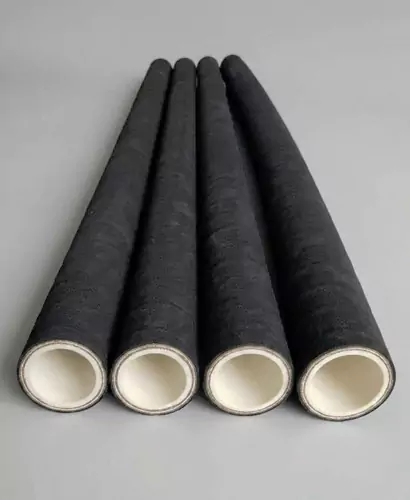

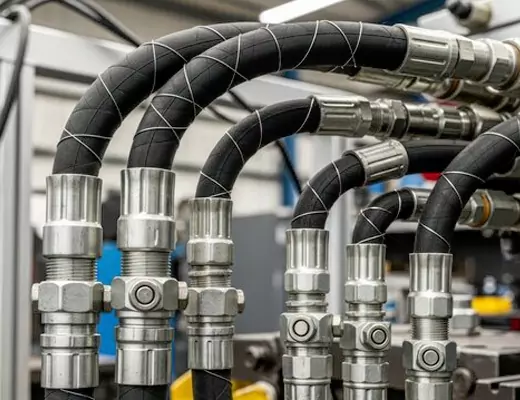

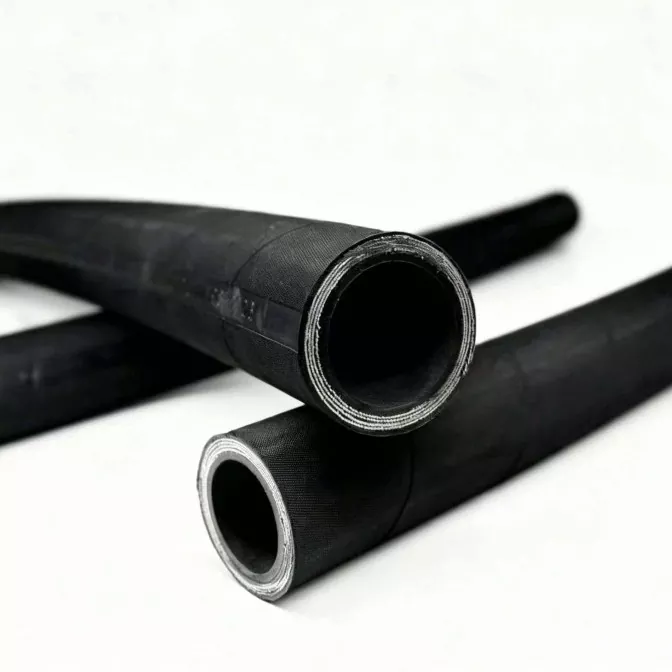

Mangueira de borracha de alta pressãopermanece como um componente crítico em inúmeros sistemas industriais, hidráulicos e pneumáticos. Sua capacidade de transportar fluidos, gases e materiais abrasivos sob pressões extremas, mantendo a flexibilidade, torna-o indispensável. Compreender os parâmetros de projeto, as composições dos materiais e as tecnologias de reforço por trás dessas mangueiras é essencial para selecionar o produto certo e garantir a segurança operacional.

Construção Central

Cada mangueira de borracha de alta pressão é construída em torno de uma estrutura de três camadas projetada para durabilidade e confiabilidade sob estresse. O tubo interno, a camada de reforço e a cobertura externa trabalham juntos para lidar com pressões de trabalho intensas, resistir à degradação química e ao desgaste ambiental.

• Tubo interno:Formulado a partir de compostos de borracha sintética como NBR (nitrila), EPDM, SBR ou neoprene. A escolha depende do fluido a ser transportado. O NBR é excelente em resistência a óleo e combustível, enquanto o EPDM lida com água e vapor em altas temperaturas. A JIDONGDA utiliza compostos misturados personalizados para obter compatibilidade ideal com óleos hidráulicos, fluidos à base de água e produtos químicos agressivos.
• Camada de reforço:Este é o cerne da capacidade de suportar pressão. Múltiplas camadas de trança de fio de aço de alta resistência ou fio de aço enrolado em espiral estão embutidas na borracha. Alguns designs usam tranças têxteis para pressão moderada. Para requisitos de pressão extremamente alta, são comuns quatro ou seis camadas de reforço de fio espiral. As mangueiras JIDONGDA apresentam ângulos de trança e tensões de fio rigidamente controlados para maximizar a resistência ao rompimento, preservando a flexibilidade.
• Cobertura externa:Fornece resistência à abrasão, ozônio, intempéries e óleo. Normalmente feito de neoprene ou borracha sintética com tratamentos de superfície adicionais. As tampas da JIDONGDA são projetadas com acabamento liso ou enrolado, e tampas especiais aprovadas pela MSHA estão disponíveis para aplicações de mineração.

Perguntas frequentes

Que fatores de segurança devo aplicar ao escolher uma mangueira de borracha de alta pressão?

O padrão da indústria é um fator de segurança de 4:1 entre a pressão de ruptura e a pressão máxima de trabalho. No entanto, aplicações dinâmicas com picos de pressão ou ciclos de impulso requerem frequentemente um factor mais elevado, como 5:1 ou 6:1.JIDONGDAA equipe de engenharia pode ajudar a calcular a margem de segurança correta com base na ondulação da bomba, na aceleração e no perfil de pressão do sistema. Nunca exceda a pressão de trabalho publicada pelo fabricante e sempre considere a redução da temperatura.

Como a temperatura afeta o desempenho de uma mangueira de borracha?

À medida que a temperatura aumenta, os compostos de borracha amolecem e a resistência do reforço pode diminuir. Por exemplo, uma mangueira NBR classificada como 4.000 psi a 100°C pode sustentar apenas 3.200 psi a 120°C. JIDONGDA fornece curvas de redução em seus catálogos técnicos. Para uso contínuo em altas temperaturas acima de 120°C, considere mangueiras com tubos internos de HNBR ou EPDM e isolamento adequado. Baixas temperaturas podem tornar a borracha quebradiça; uma mangueira com classificação de -40°F ainda deve ser manuseada com cuidado perto desse limite.

Quais padrões as mangueiras de borracha JIDONGDA atendem?

As mangueiras JIDONGDA são fabricadas para atender ou exceder a série SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 e DIN 20022/20023. Muitas mangueiras também possuem aprovações MSHA para mineração. Certificações completas e relatórios de testes em lote são fornecidos mediante solicitação.

Como posso medir corretamente o comprimento de um conjunto de mangueira de borracha de alta pressão?

Meça de face de vedação a face de vedação ao longo da linha central da mangueira, incluindo as extremidades de encaixe. Permitir roteamento de curvas e expansão térmica. A JIDONGDA oferece um guia de medição e pode fabricar montagens personalizadas no local. Usar o comprimento correto evita tensão indevida nas conexões e prolonga a vida útil.

O que causa a falha da mangueira de borracha e como posso evitá-la?

Os modos de falha comuns incluem: erosão interna do tubo devido à alta velocidade do fluido (excedendo o fluxo recomendado), fadiga do reforço devido a picos de pressão excessivos, abrasão externa devido ao atrito contra outras mangueiras ou peças da máquina e incompatibilidade química causando inchaço ou endurecimento. Evite falhas usando a planilha de aplicação da JIDONGDA para combinar a mangueira com o fluido e a pressão, instalando mangas protetoras ou protetores de mangueira em áreas agressivas e implementando um regime de inspeção regular.

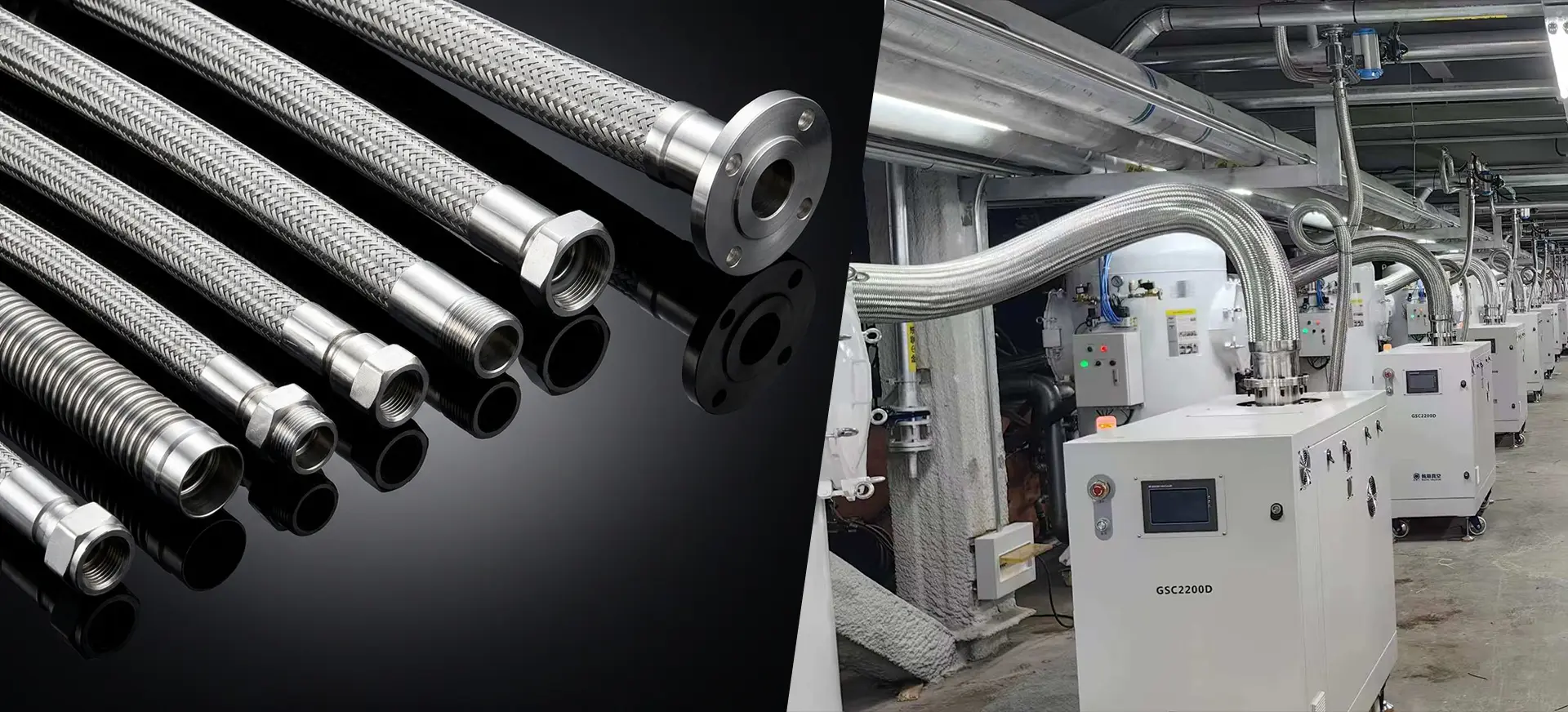

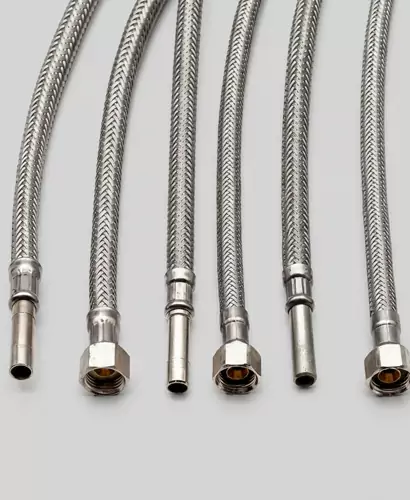

OMangueira metálicaserve como um componente fundamental em inúmeros sistemas de transferência de fluidos industriais, comerciais e residenciais. Projetados para absorver vibrações, compensar a expansão térmica e corrigir desalinhamentos, esses conduítes flexíveis garantem uma operação segura e confiável sob condições exigentes.JIDONGDAavançou no projeto e na fabricação de conjuntos de mangueiras de metal por meio de rigorosa seleção de materiais, processos de ondulação de precisão e integração completa de acessórios finais.

Principais parâmetros e configurações do produto

• Diâmetro Nominal (DN): Varia de DN6 (1/4 polegada) a DN300 (12 polegadas) e além para tubulações industriais de grande escala.
• Pressão de Trabalho (PW): Normalmente de vácuo total a 350 bar, dependendo do diâmetro, número de camadas trançadas e espessura da ondulação.
• Pressão de ruptura (PB): Projetado com fator de segurança de 4:1 em relação à pressão de trabalho para montagens padrão.
• Faixa de temperatura: Conjuntos padrão de aço inoxidável operam de -200°C a +600°C; ligas de alta temperatura estendem isso para 800°C ou mais.
• Raio de curvatura: Os raios de curvatura mínimos estáticos e dinâmicos são especificados por diâmetro para evitar tensão excessiva.
• Flexibilidade e comprimento do curso: Definido por compressão axial, extensão, capacidade de deslocamento lateral e movimento angular.
• Acessórios finais: Flangeados, rosqueados, com extremidades soldadas, sanitários, camlock ou designs personalizados.

Perguntas frequentes

Qual é a diferença entre mangueira de metal corrugado anular e helicoidal, e qual a JIDONGDA recomenda?

A mangueira corrugada anular consiste em uma série de anéis paralelos e uniformes, oferecendo flexibilidade superior, um raio de curvatura mais estreito e maior capacidade de pressão devido ao reforço de trança mais eficaz. A mangueira corrugada helicoidal tem um perfil espiral contínuo, geralmente proporcionando menor flexibilidade e classificações de pressão, mas às vezes menor custo para aplicações estáticas não críticas. A JIDONGDA fabrica principalmente mangueiras corrugadas anulares porque oferecem melhor desempenho geral, maior vida útil à fadiga e compatibilidade com condições de vácuo total. Para aplicações que não exigem alta flexibilidade, versões helicoidais podem ser fornecidas mediante solicitação, após cuidadosa revisão de engenharia.

Como determino o comprimento correto de um conjunto de mangueira metálica para absorção de vibrações?

Para absorção de vibração, a montagem deve ser longa o suficiente para que o movimento imposto não force a mangueira a dobrar abaixo do seu raio de curvatura mínimo dinâmico. O comprimento ativo – a parte da mangueira livre de restrições de encaixe na extremidade – deve ser pelo menos 10 vezes o diâmetro nominal para vibração lateral simples e maior quando a amplitude e a frequência da vibração são altas. Os engenheiros de aplicação da JIDONGDA podem realizar uma análise de movimento usando seus dados de deslocamento para recomendar o comprimento livre preciso necessário, evitando falhas prematuras por fadiga.

Uma mangueira de metal pode ser usada sob vácuo total sem quebrar?

Sim, as mangueiras corrugadas anulares JIDONGDA com cobertura total de trança são classificadas para serviço de vácuo total. O perfil corrugado é projetado especificamente para que a trança externa evite contorções ou deformações quando a pressão interna cai abaixo da pressão atmosférica. Para aplicações críticas de alto vácuo em temperaturas elevadas, o sistema deve ser revisado para confirmar se o material mantém resistência suficiente. Nesses casos, um revestimento pode ser incorporado para garantir a estabilidade estrutural.

O que causa o desgaste das tranças e como pode ser evitado?

O desgaste da trança resulta predominantemente da abrasão contra estruturas adjacentes, fricção causada por movimento excessivo ou atrito entre a trança e o núcleo corrugado. O contato entre tranças durante o movimento cíclico também pode gerar desgaste localizado. As medidas preventivas incluem a instalação da mangueira com folga adequada, o uso de coberturas externas protetoras, como armadura de intertravamento ou jaquetas de silicone, e evitar layouts de instalação que causem contato entre trança e estrutura. A JIDONGDA pode instalar mangas protetoras de fábrica que prolongam significativamente a vida útil da montagem em ambientes abrasivos.

Como os conjuntos JIDONGDA são testados antes do envio?

Cada conjunto passa por um teste de pressão hidrostática de 1,5 vezes a pressão nominal de trabalho, com tempo de espera de acordo com padrões internacionais. Para serviços com gás, é realizado um teste pneumático sob condições controladas. Testes não destrutivos adicionais, como inspeção de corante penetrante em soldas, identificação positiva de material (PMI) e detecção de vazamento de hélio, estão disponíveis mediante solicitação. Testes de ruptura em conjuntos de amostras de cada lote de produção são realizados regularmente para validar as margens do projeto. Certificados de conformidade e relatórios de teste são documentação padrão.

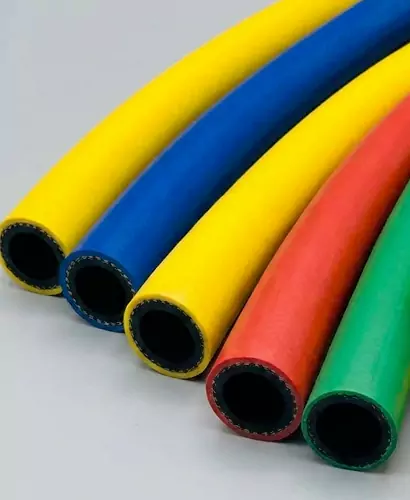

OMangueira Não Metálicaé um componente fundamental nos modernos sistemas de manuseio de fluidos, transferência de produtos químicos, transporte pneumático e vácuo. Projetada a partir de polímeros avançados, elastômeros e compósitos reforçados, uma mangueira não metálica supera muitas limitações de tubulações metálicas rígidas e mangueiras metálicas flexíveis, como corrosão, rachaduras por fadiga e peso excessivo. A JIDONGDA aperfeiçoou o design e a fabricação de mangueiras não metálicas ao longo de duas décadas, fornecendo produtos que combinam alta flexibilidade, resistência química excepcional e longa vida útil.

Principais vantagens

• Resistência superior à corrosão:Os revestimentos termoplásticos e elastômeros são inerentemente resistentes a ácidos, álcalis, solventes e soluções salinas que degradam rapidamente o aço inoxidável e o aço galvanizado.
• Construção leve:Os conjuntos de mangueiras não metálicas geralmente pesam de 60 a 70% menos que as mangueiras metálicas equivalentes, reduzindo a carga estrutural e permitindo um manuseio manual mais rápido no local.
• Amortecimento de fadiga e vibração:As estruturas de polímero absorvem pulsações, golpes de aríete e vibrações mecânicas, evitando falhas prematuras nos pontos de conexão.
• Isolamento Elétrico:Muitos materiais não metálicos fornecem alta rigidez dielétrica, tornando-os ideais para aplicações próximas a transformadores, equipamentos de tração ferroviária e atmosferas explosivas.
• Raio de curvatura mais apertado:Os designs de mangueiras compostas não metálicas permitem dobrar sem dobrar, simplificando a instalação em espaços confinados.
• Opções de furo higiênico e liso:Mangueiras de PTFE, silicone e PVC de qualidade alimentar oferecem superfícies internas extremamente lisas que evitam o crescimento bacteriano, atendem aos requisitos da FDA e da UE 1935/2004 e facilitam a limpeza CIP/SIP.

Aplicativo

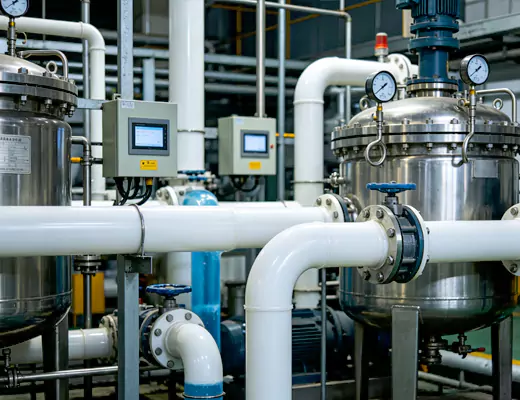

• Dosagem e Transferência Química:Mangueiras de PTFE e NBR transportam com segurança ácidos concentrados (HCl, H₂SO₄), soda cáustica, solventes e intermediários farmacêuticos sem lixiviação ou degradação. Fios de aterramento integrados em designs antiestáticos evitam o acúmulo de carga em atmosferas explosivas (zona ATEX 1/2).
• Alimentos e Bebidas:As mangueiras não metálicas de silicone e poliuretano atendem aos regulamentos de contato com alimentos da FDA e da UE. Eles lidam com laticínios, cerveja, vinho, óleos comestíveis e água de alta pureza sem transferência de contaminação. Projetos de furo liso permitem conexões higiênicas e minimizam a retenção de produto.
• Vapor de alta temperatura e óleo quente:Mangueiras especialmente compostas de EPDM e silicone suportam vapor saturado até 165°C e transferência de óleo quente, reduzindo os requisitos de isolamento em comparação com tubulações metálicas.
• Agricultura e Irrigação:As mangueiras não metálicas de PVC e compostos são estabilizadas contra raios UV e resistentes a algas, fornecendo água e fertilizantes líquidos através de grandes pivôs e sistemas de gotejamento. Sua natureza leve permite rápida implantação e recuperação sazonal.
• Transporte Pneumático e a Vácuo:Mangueiras reforçadas de poliuretano e UHMWPE lidam com grânulos abrasivos, pellets de plástico, serragem e pós. As versões antiestáticas dissipam com segurança o acúmulo de estática durante o fluxo de material em alta velocidade.
• Marítimo e Offshore:Conjuntos de mangueiras não metálicas com tampas de EPDM ou neoprene resistem à névoa salina, UV e respingos de óleo, servindo como linhas de água potável, descarga de água cinza e conexões de refrigeração da casa de máquinas em navios e plataformas.
• Laboratório e Biofarmacêutica:Mangueiras de PTFE ultrapuro e silicone curado com platina são essenciais para loops WFI, cromatografia, transferência de meios e montagens de uso único em bioprocessamento, onde lixiviáveis ​​e extraíveis devem ser minimizados.

Controle de qualidade e fabricação personalizada da JIDONGDA

Cada mangueira não metálica que sai doFábrica JIDONGDAé o resultado de rigorosos controles de processo, desde a análise reológica da matéria-prima recebida até o teste de ruptura da montagem final. Nossos recursos de bancada de testes incluem testes de pressão hidrostática de até 400 bar, testes de colapso a vácuo, verificações de continuidade elétrica (para classes antiestáticas) e câmaras de envelhecimento acelerado por UV/ozônio. A JIDONGDA possui certificações ISO 9001:2015 e ISO 14001, e nosso ambiente de sala limpa (Classe 100.000) é dedicado à produção de mangueiras de silicone e PTFE para clientes biofarmacêuticos. Oferecemos prototipagem rápida para dimensões de mangueiras personalizadas, coberturas de cores especiais, materiais híbridos e construções multilaminadas que nenhum catálogo padrão pode cobrir. Prazos de entrega curtos e suporte técnico de nossos engenheiros de aplicação fazem da JIDONGDA um parceiro confiável para distribuidores globais e fabricantes de equipamentos originais.

Para projetos que exigem documentação extensa, suporte para roteamento de mangueiras 3D ou testes de amostra contra meios agressivos, a JIDONGDA convida você a entrar em contato com nossa equipe de engenharia com suas especificações técnicas. Nossos cientistas de materiais recomendarão a configuração ideal de mangueira não metálica e fornecerão um protocolo de teste completo e análise de ciclo de vida, ajudando você a obter confiabilidade operacional sem especificar demais ligas exóticas caras.
