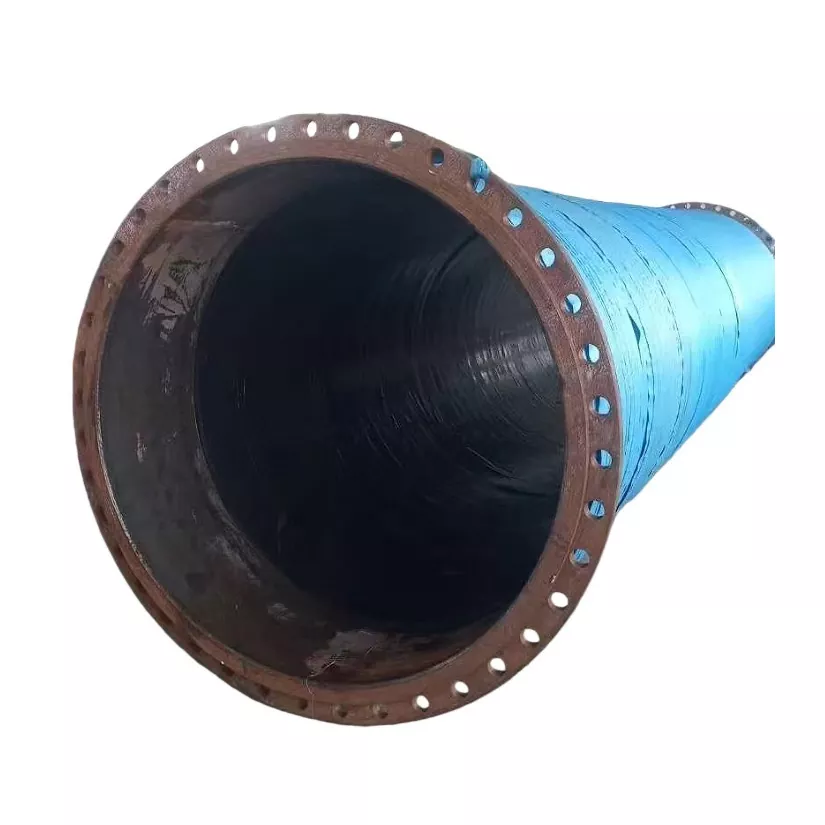

A mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA é uma solução de mangueira flexível resistente desenvolvida para o transporte de água, lama, lama, areia, materiais minerais e outros meios compatíveis em sistemas de tubulação de grande escala.

Comparado com mangueiras de borracha convencionais de grande diâmetro, este produto integra uma estrutura de reforço de fio de aço em espiral na parede da mangueira para melhorar a estabilidade estrutural durante as operações de sucção. Quando a mangueira funciona sob pressão negativa, a pressão atmosférica externa pode fazer com que o corpo da mangueira se deforme para dentro. O esqueleto de fio de aço incorporado ajuda a manter o formato original da mangueira e suporta um fluxo estável de material.

A mangueira é adequada para conexão entre bombas, equipamentos de dragagem, sistemas de tubulações e outros equipamentos industriais. Com diâmetro, comprimento, estrutura de reforço e configuração de flange personalizáveis, a JIDONGDA fornece soluções flexíveis para diferentes requisitos de engenharia.

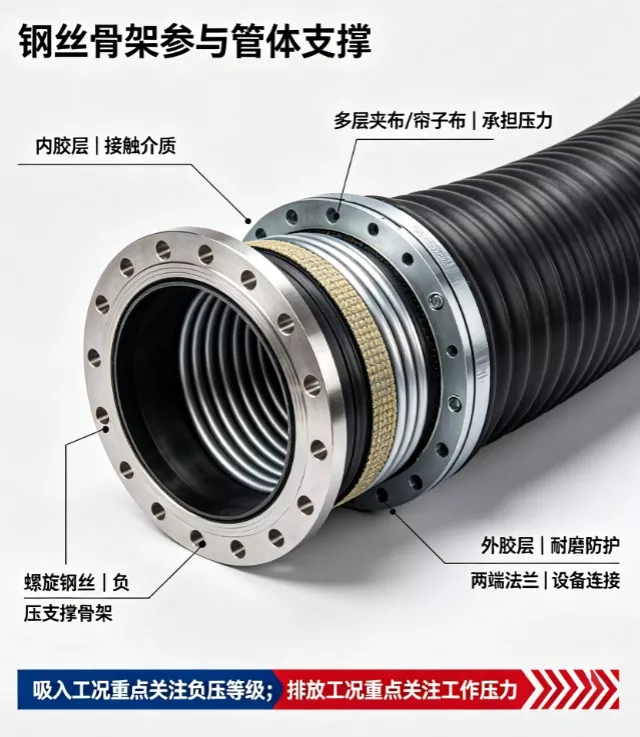

Estrutura do Produto

A mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA adota uma estrutura composta multicamadas projetada para aplicações exigentes de sucção e descarga.

Camada interna de borracha

A camada interna entra em contato direto com o meio transportado. Diferentes compostos de borracha podem ser selecionados de acordo com as características de lama, areia, partículas minerais, água e outros materiais para melhorar a resistência ao desgaste e a confiabilidade do serviço.

Camadas de Reforço

Múltiplas camadas de tecido de alta resistência ou materiais de reforço proporcionam resistência à pressão e resistência estrutural, permitindo que a mangueira suporte a pressão interna durante as operações de descarga.

Camada de reforço de fio de aço em espiral

O fio de aço espiral embutido na parede da mangueira forma uma estrutura de suporte contínua ao redor da circunferência da mangueira. Melhora a resistência contra a deformação por vácuo e ajuda a manter a seção transversal da mangueira durante as operações de sucção.

Camada externa de borracha

A cobertura externa protege a mangueira contra desgaste externo, impacto, condições climáticas e danos mecânicos durante o transporte e instalação.

Extremidades flangeadas

Ambas as extremidades podem ser equipadas com conexões de flange de acordo com os requisitos da tubulação, permitindo a conexão com bombas, equipamentos de dragagem e sistemas fixos de tubulação.

Função de trabalho do reforço de fio de aço em espiral

Durante a operação de sucção ou vácuo, mangueiras de grande diâmetro ficam expostas à pressão atmosférica externa. Sem suporte estrutural suficiente, o corpo da mangueira pode sofrer deformação interna, resultando na redução da eficiência do fluxo ou até mesmo no colapso da mangueira.

O fio de aço em espiral na mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA atua como uma estrutura de suporte dentro da parede da mangueira. Fornece reforço circunferencial, melhora a retenção da forma e ajuda a mangueira a manter uma operação estável sob condições de pressão negativa.

A resistência real ao vácuo depende de vários fatores, incluindo especificações do fio de aço, espaçamento do fio, diâmetro da mangueira, camadas de reforço, comprimento da mangueira, condições de curvatura e ambiente operacional. A JIDONGDA pode otimizar a estrutura da mangueira de acordo com os requisitos específicos do projeto.

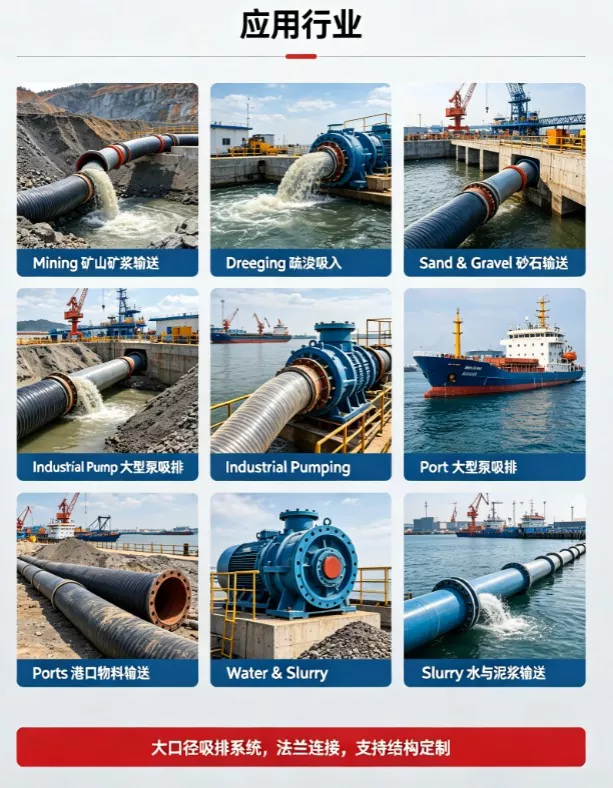

Aplicações de produtos

Indústria Mineira

Usado para transporte de lama, transferência de rejeitos e sistemas de processamento mineral onde materiais abrasivos exigem desempenho confiável da mangueira.

Engenharia de Dragagem

Aplicado em tubulações de sucção de dragas, sistemas de bombeamento de polpa e projetos de engenharia naval para transporte de areia, lodo e sedimentos.

Transporte de areia e cascalho

Adequado para extração de areia, manuseio de agregados e sistemas de transferência de materiais sólidos de grande volume.

Sistemas de Bombeamento Industriais

Usado para conexões de sucção e descarga de bombas onde a mangueira precisa lidar com condições de pressão e vácuo.

Portos e Engenharia Marinha

Aplicado em transferência de materiais portuários, conexões de dutos marítimos e outros projetos de transporte de fluidos e sólidos em grande escala.

Combinação de produtos e acessórios

A mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA pode ser fornecida com soluções de conexão personalizadas de acordo com diferentes sistemas de tubulação.

Configuração de flange

Os flanges podem ser fabricados de acordo com padrões internacionais, como GB, DIN, ANSI, JIS, ASME ou desenhos do cliente. As dimensões da conexão podem ser combinadas com bombas, tubulações e interfaces de equipamentos.

Integração de pipeline

O comprimento da mangueira, os requisitos de curvatura, a posição do flange e a estrutura de reforço podem ser considerados em conjunto para garantir a compatibilidade com o ambiente de instalação.

Seleção de Materiais

O composto de borracha interno pode ser selecionado de acordo com o meio transportado, incluindo água, lama, lama, areia, cascalho e outros materiais industriais.

Vantagens do produto

01｜Suporte de fio de aço em espiral para estabilidade de pressão negativa

A mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA usa uma estrutura de reforço de fio de aço em espiral para fornecer suporte circunferencial contínuo. Ajuda a reduzir os riscos de achatamento e colapso da mangueira durante operações de sucção a vácuo, melhorando a estabilidade em tubulações de sucção de grande diâmetro.

02｜Adequado para condições de pressão e vácuo

A estrutura da mangueira foi projetada para considerar os requisitos de descarga de pressão positiva e de sucção de pressão negativa. As camadas de reforço controlam a pressão interna, enquanto o fio de aço em espiral melhora a resistência contra a pressão externa durante a operação a vácuo.

03｜Grande diâmetro para transporte de alto volume

O projeto de grande diâmetro suporta a transferência eficiente de meios de alto volume, tornando-o adequado para dragagem, mineração e sistemas industriais que exigem fluxo contínuo de material.

04｜Conexão de flange confiável

Com padrões e dimensões de flange personalizáveis, a mangueira de borracha flangeada de grande diâmetro reforçada com fio JIDONGDA pode ser integrada a bombas, dragas e sistemas de tubulação para instalação conveniente e conexão confiável.

05｜Seleção de materiais personalizados para diferentes mídias

De acordo com diferentes meios de trabalho e condições de abrasão, materiais de borracha interna adequados podem ser selecionados para melhorar a resistência ao desgaste e ampliar o desempenho do serviço.

06｜Personalização Baseada em Engenharia

A JIDONGDA oferece suporte a soluções personalizadas cobrindo diâmetro de mangueira, estrutura de fio de aço, camadas de reforço, comprimento, design de flange e seleção de material para atender a diferentes requisitos de projeto.
