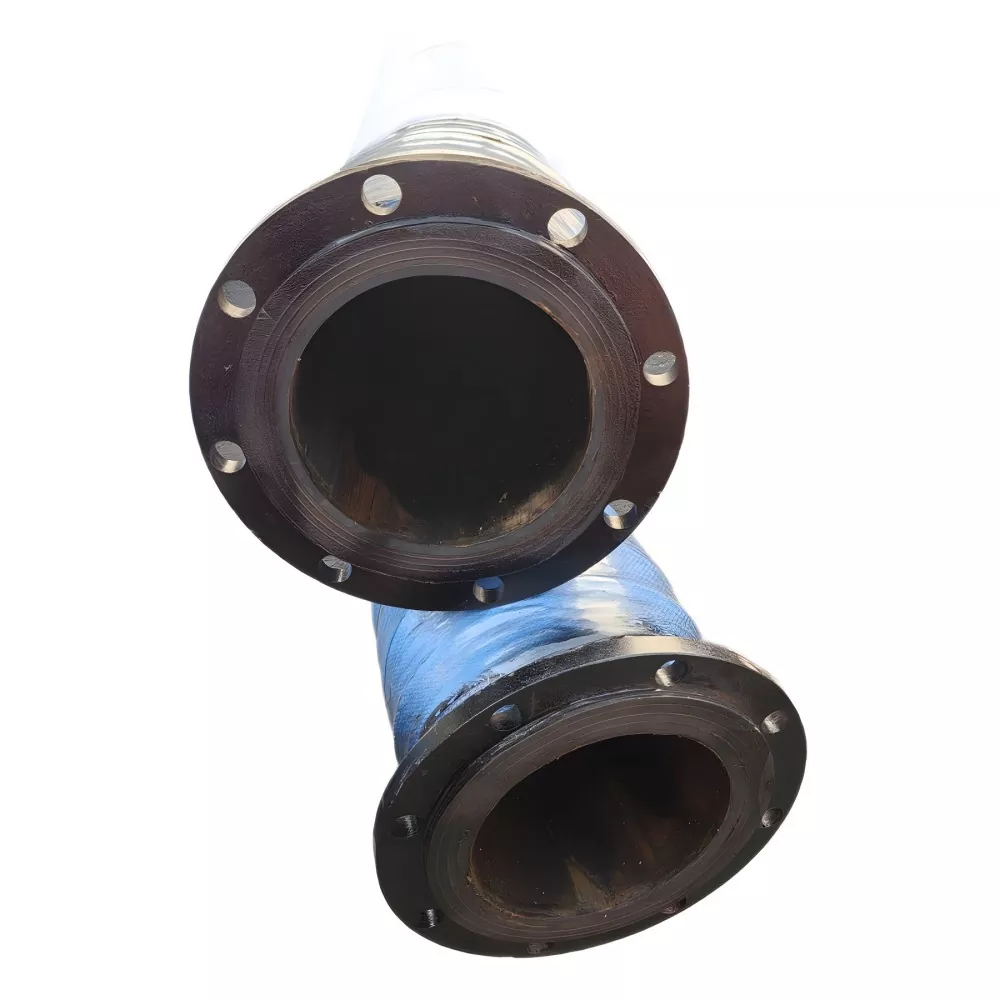

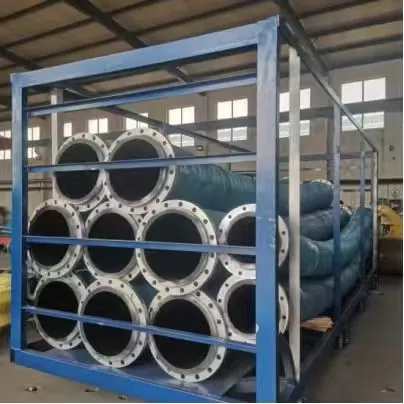

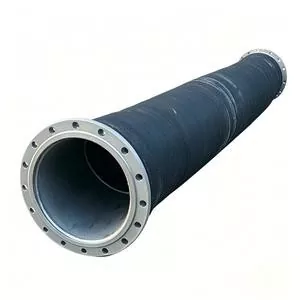

Mangueira de borracha flangeada flexível de grande diâmetro

A mangueira de borracha flangeada flexível de grande diâmetro JIDONGDA é usada principalmente para conexão flexível e transporte de mídia entre equipamentos de grande porte, unidades de bomba, tubulações e equipamentos móveis.

O produto adota corpo de mangueira de borracha combinado com estruturas de reforço e é equipado com flanges em ambas as extremidades. É adequado para transportar:

· Água

· Água do mar

· Pasta

· Pasta mineral

· Areia e cascalho

· Rejeitos

· Algumas mídias industriais

O principal posicionamento deste produto é a conexão flexível. Portanto, na seleção, além da pressão e do diâmetro, também devem ser considerados fatores como vibração do equipamento, deslocamento da tubulação, desvio de instalação, espaço de curvatura e comprimento da mangueira.

Principais vantagens

01 | Capacidade de conexão flexível

O corpo da mangueira de borracha proporciona certa adaptabilidade à flexão e ao deslocamento, tornando-a adequada para conexões flexíveis perto de interfaces de equipamentos.

02 | Transporte de grande fluxo

A estrutura de grande diâmetro pode ser usada para transporte de mídia de grande volume. A faixa de diâmetro específica deve ser confirmada de acordo com os requisitos reais do produto e do projeto.

03 | Correspondência de flange

Ambas as extremidades podem ser equipadas com aço carbono, aço inoxidável ou outros flanges e podem ser combinadas de acordo com padrões comuns ou desenhos do cliente.

04 | Estrutura Opcional de Sucção e Descarga

De acordo com os requisitos reais de vácuo, estruturas de reforço adequadas e estruturas de fio de aço em espiral podem ser configuradas.

05 | Adaptabilidade Média

Para meios como água, água do mar, lama, lama mineral e areia, materiais de borracha interna adequados podem ser selecionados de acordo com os requisitos do material e as condições de desgaste.

06 | Personalização fora do padrão

A personalização está disponível para:

· Diâmetro

· Comprimento

· Pressão

· Pressão de vácuo

· Temperatura

· Flange

· Composto de borracha

· Cor

Estrutura do Produto

A camada interna de borracha entra em contato direto com o meio de transporte.

A camada de tecido reforçado suporta a carga de pressão.

Quando for necessário suporte a vácuo, uma estrutura de reforço de fio de aço em espiral pode ser configurada.

A camada externa de borracha oferece resistência ao envelhecimento e proteção ambiental.

Os flanges finais são usados ​​para conexões aparafusadas entre equipamentos e tubulações.

Por que escolher uma estrutura flangeada flexível

Quando tubulações fixas sofrem vibração da unidade de bombeamento, movimento do equipamento ou erros de instalação, pode ocorrer tensão adicional nos pontos de conexão.

Mangueiras de borracha flexíveis podem servir como seções flexíveis em tubulações, ajudando a acomodar certos deslocamentos e vibrações.

O raio de curvatura real permitido, a faixa de deslocamento e o método de instalação devem ser confirmados de acordo com a estrutura específica.

Locais típicos de instalação

Comumente usado em:

· Extremidades de sucção ou descarga da bomba

· Conexões entre equipamentos e tubulações principais

· Pontos de conexão de equipamentos móveis

· Tubulações industriais que exigem instalação e desmontagem frequentes

As dimensões do flange devem corresponder ao flange correspondente, à superfície de vedação e às posições dos furos dos parafusos.

Parâmetros Técnicos

Indústrias de aplicação

Mineração:
Usado para transportar lama mineral, rejeitos e meios contendo partículas.

Dragagem:
Usado para transportar lama, lama e areia.

Portas:
Usado para transporte de líquidos e materiais de grande fluxo.

Areia e cascalho:
Usado para transportar misturas de água e areia e materiais particulados.

Máquinas de construção:
Utilizado para conexões flexíveis entre bombas, equipamentos e tubulações móveis.

Transporte Industrial:
Usado para água industrial, chorume e outros meios de transporte adequados.

Pontos de seleção

No momento da compra, é recomendável fornecer as seguintes informações:

· Diâmetro interno

· Comprimento

· Pressão de trabalho

· Pressão de vácuo de trabalho

· Meio de transporte

· Temperatura

· Taxa de fluxo

· Requisitos de flexão/deslocamento

· Padrão de flange

Se usado para aplicações de sucção a vácuo, o nível de pressão de vácuo deve ser claramente especificado.

Se estiver transportando meios abrasivos, como areia ou lama mineral, o tamanho e a concentração das partículas devem ser fornecidos.

Uso e Manutenção

· Evite exceder a pressão confirmada, a pressão de vácuo e a faixa de temperatura.

· Não estique ou torça a mangueira com força durante a instalação.

· Inspecione regularmente rachaduras externas de borracha, protuberâncias, desgaste anormal e vazamento de flange.

· Pare de usar a mangueira e reconfirme as condições de operação se ocorrer dano estrutural ou colapso anormal da mangueira.

Personalização do produto / OEM e ODM

Para especificações não padronizadas, os produtos podem ser confirmados de acordo com desenhos do cliente, amostras ou parâmetros técnicos.

Recomenda-se fornecer:

Diâmetro interno/ID: ____

Comprimento/Comprimento: ____ m

Pressão de Trabalho/Pressão de Trabalho: ____ MPa

Vácuo de trabalho/vácuo: ____ kPa

Temperatura/temperatura de trabalho: ____ ℃

Meio de transporte/Médio: ____

Padrão de flange/Padrão de flange: ____

Dimensões do flange/Dimensões do flange: ____

Quantidade/Quantidade de compra: ____

Porto de destino/Destino: ____

Perguntas frequentes

Quais são as principais vantagens desta mangueira?

As principais vantagens são a combinação de transporte de grande diâmetro e capacidade de conexão flexível, tornando-o adequado para aplicações que envolvem vibração de equipamentos, deslocamento de tubulações e desvios de instalação.

O flange pode ser fabricado conforme desenhos?

Sim. A confirmação técnica pode ser realizada de acordo com a norma do flange, dimensões ou desenhos fornecidos pelos clientes.

Pode ser usado para pasta mineral?

Sim. Materiais de borracha interna adequados e estruturas de reforço podem ser selecionados de acordo com a concentração de pasta mineral, tamanho de partícula, vazão, pressão e temperatura.

Qual é a quantidade mínima?

MOQ é confirmado de acordo com requisitos de especificação, comprimento, estrutura e personalização.

Os produtos padrão podem suportar compras em pequenos lotes, dependendo das condições do pedido.

Qual é o prazo de entrega?

Os produtos padrão geralmente podem ser organizados em aproximadamente 7 a 20 dias úteis.

Produtos customizados e especificações especiais serão confirmados de acordo com os requisitos do pedido.
