Fabricante profissional de mangueiras de metal na China

OMangueira metálicaserve como um componente fundamental em inúmeros sistemas de transferência de fluidos industriais, comerciais e residenciais. Projetados para absorver vibrações, compensar a expansão térmica e corrigir desalinhamentos, esses conduítes flexíveis garantem uma operação segura e confiável sob condições exigentes.JIDONGDAavançou no projeto e na fabricação de conjuntos de mangueiras de metal por meio de rigorosa seleção de materiais, processos de ondulação de precisão e integração completa de acessórios finais.

Principais parâmetros e configurações do produto

• Diâmetro Nominal (DN): Varia de DN6 (1/4 polegada) a DN300 (12 polegadas) e além para tubulações industriais de grande escala.
• Pressão de Trabalho (PW): Normalmente de vácuo total a 350 bar, dependendo do diâmetro, número de camadas trançadas e espessura da ondulação.
• Pressão de ruptura (PB): Projetado com fator de segurança de 4:1 em relação à pressão de trabalho para montagens padrão.
• Faixa de temperatura: Conjuntos padrão de aço inoxidável operam de -200°C a +600°C; ligas de alta temperatura estendem isso para 800°C ou mais.
• Raio de curvatura: Os raios de curvatura mínimos estáticos e dinâmicos são especificados por diâmetro para evitar tensão excessiva.
• Flexibilidade e comprimento do curso: Definido por compressão axial, extensão, capacidade de deslocamento lateral e movimento angular.

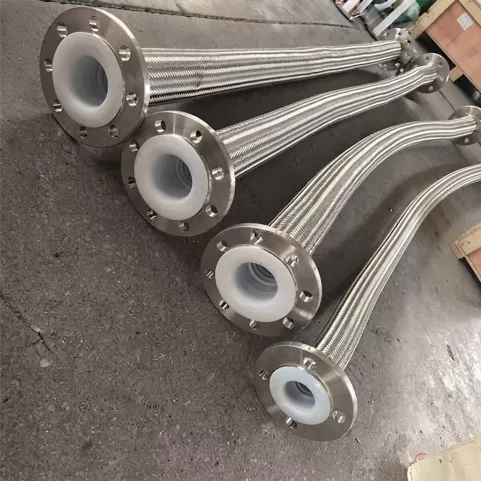

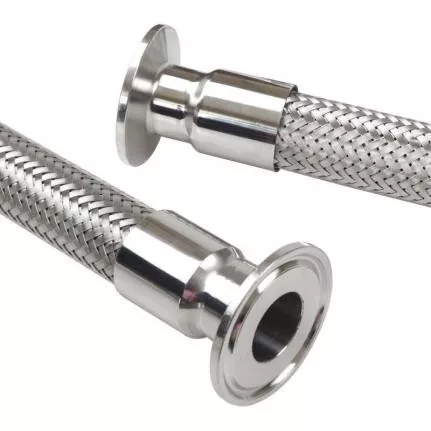

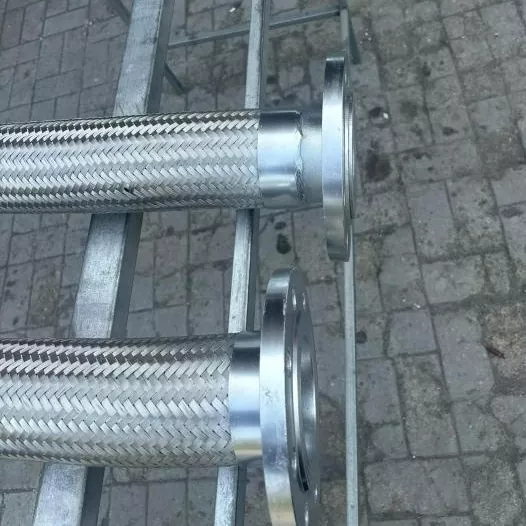

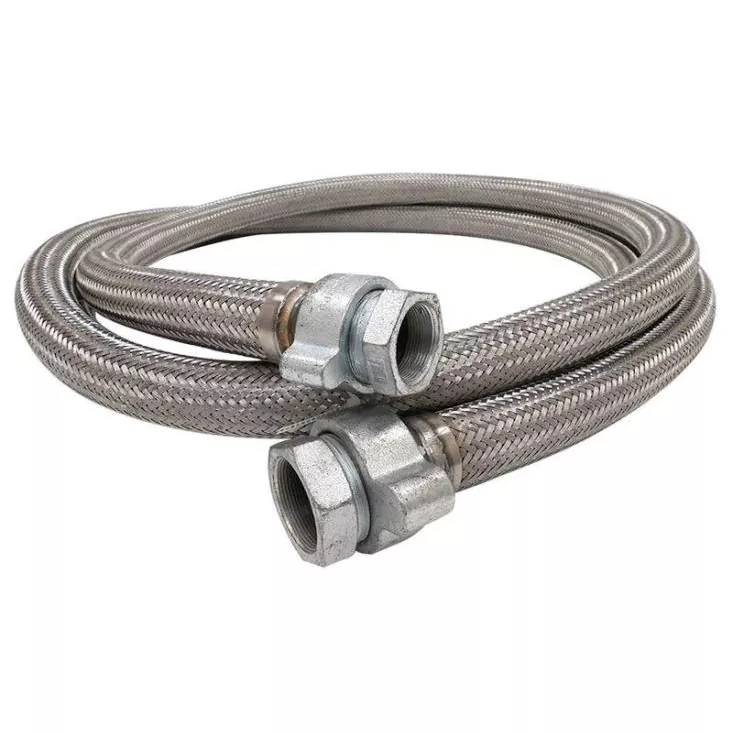

• Acessórios finais: Flangeados, rosqueados, com extremidades soldadas, sanitários, camlock ou designs personalizados.

Perguntas frequentes

Qual é a diferença entre mangueira de metal corrugado anular e helicoidal, e qual a JIDONGDA recomenda?

A mangueira corrugada anular consiste em uma série de anéis paralelos e uniformes, oferecendo flexibilidade superior, um raio de curvatura mais estreito e maior capacidade de pressão devido ao reforço de trança mais eficaz. A mangueira corrugada helicoidal tem um perfil espiral contínuo, geralmente proporcionando menor flexibilidade e classificações de pressão, mas às vezes menor custo para aplicações estáticas não críticas. A JIDONGDA fabrica principalmente mangueiras corrugadas anulares porque oferecem melhor desempenho geral, maior vida útil à fadiga e compatibilidade com condições de vácuo total. Para aplicações que não exigem alta flexibilidade, versões helicoidais podem ser fornecidas mediante solicitação, após cuidadosa revisão de engenharia.

Como determino o comprimento correto de um conjunto de mangueira metálica para absorção de vibrações?

Para absorção de vibração, a montagem deve ser longa o suficiente para que o movimento imposto não force a mangueira a dobrar abaixo do seu raio de curvatura mínimo dinâmico. O comprimento ativo – a parte da mangueira livre de restrições de encaixe na extremidade – deve ser pelo menos 10 vezes o diâmetro nominal para vibração lateral simples e maior quando a amplitude e a frequência da vibração são altas. Os engenheiros de aplicação da JIDONGDA podem realizar uma análise de movimento usando seus dados de deslocamento para recomendar o comprimento livre preciso necessário, evitando falhas prematuras por fadiga.

Uma mangueira de metal pode ser usada sob vácuo total sem quebrar?

Sim, as mangueiras corrugadas anulares JIDONGDA com cobertura total de trança são classificadas para serviço de vácuo total. O perfil corrugado é projetado especificamente para que a trança externa evite contorções ou deformações quando a pressão interna cai abaixo da pressão atmosférica. Para aplicações críticas de alto vácuo em temperaturas elevadas, o sistema deve ser revisado para confirmar se o material mantém resistência suficiente. Nesses casos, um revestimento pode ser incorporado para garantir a estabilidade estrutural.

O que causa o desgaste das tranças e como pode ser evitado?

O desgaste da trança resulta predominantemente da abrasão contra estruturas adjacentes, fricção causada por movimento excessivo ou atrito entre a trança e o núcleo corrugado. O contato entre tranças durante o movimento cíclico também pode gerar desgaste localizado. As medidas preventivas incluem a instalação da mangueira com folga adequada, o uso de coberturas externas protetoras, como armadura de intertravamento ou jaquetas de silicone, e evitar layouts de instalação que causem contato entre trança e estrutura. A JIDONGDA pode instalar mangas protetoras de fábrica que prolongam significativamente a vida útil da montagem em ambientes abrasivos.

Como os conjuntos JIDONGDA são testados antes do envio?

Cada conjunto passa por um teste de pressão hidrostática de 1,5 vezes a pressão nominal de trabalho, com tempo de espera de acordo com padrões internacionais. Para serviços com gás, é realizado um teste pneumático sob condições controladas. Testes não destrutivos adicionais, como inspeção de corante penetrante em soldas, identificação positiva de material (PMI) e detecção de vazamento de hélio, estão disponíveis mediante solicitação. Testes de ruptura em conjuntos de amostras de cada lote de produção são realizados regularmente para validar as margens do projeto. Certificados de conformidade e relatórios de teste são documentação padrão.
