Mangueira trançada de aço inoxidável

A mangueira trançada de aço inoxidável JIDONGDA é um conjunto de tubulação flexível de alto desempenho que consiste em um núcleo de aço inoxidável corrugado e uma trança de reforço externa. A estrutura interna corrugada proporciona flexibilidade, permitindo deslocamento e flexão em vários ângulos, enquanto a trança externa restringe a expansão radial e aumenta significativamente a resistência à pressão e tensão, atingindo um equilíbrio ideal entre flexibilidade e integridade estrutural. Como um componente crítico de segurança em tubulações industriais, este produto evita problemas comuns em tubulações rígidas (como rachaduras, vazamentos e falhas por fadiga), garantindo assim uma operação estável e de longo prazo do sistema sob condições exigentes.

Principais recursos de design

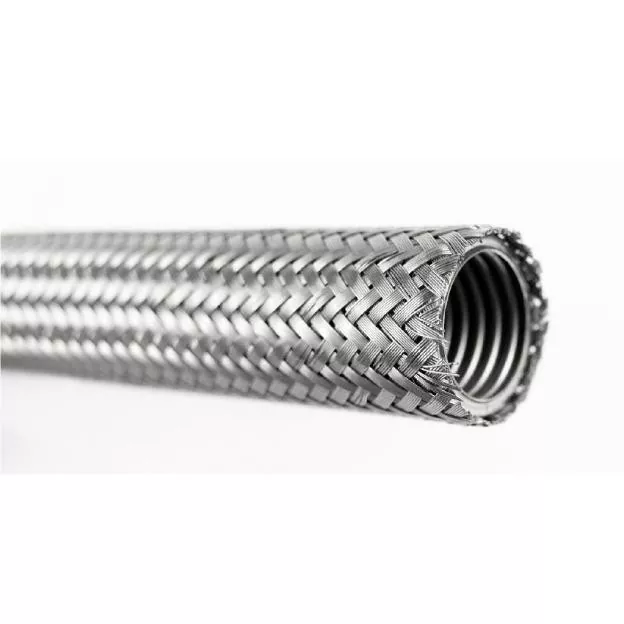

1. Mangueira de metal corrugado

A mangueira é fabricada com conformação de precisão em aço inoxidável 304 ou 316L e apresenta uma estrutura corrugada uniforme com excelentes características de deformação elástica. É adequado para rotear tubulações complexas em espaços confinados e é compatível com uma ampla variedade de meios operacionais.

2. Trança de metal de camada dupla

O corpo da mangueira é protegido por uma trança densa de aço inoxidável (estão disponíveis opções de trança multicamadas de alta densidade). Este design distribui uniformemente a pressão e as cargas de tração, garantindo alta resistência ao impacto e à ruptura.

3. Terminar conexões

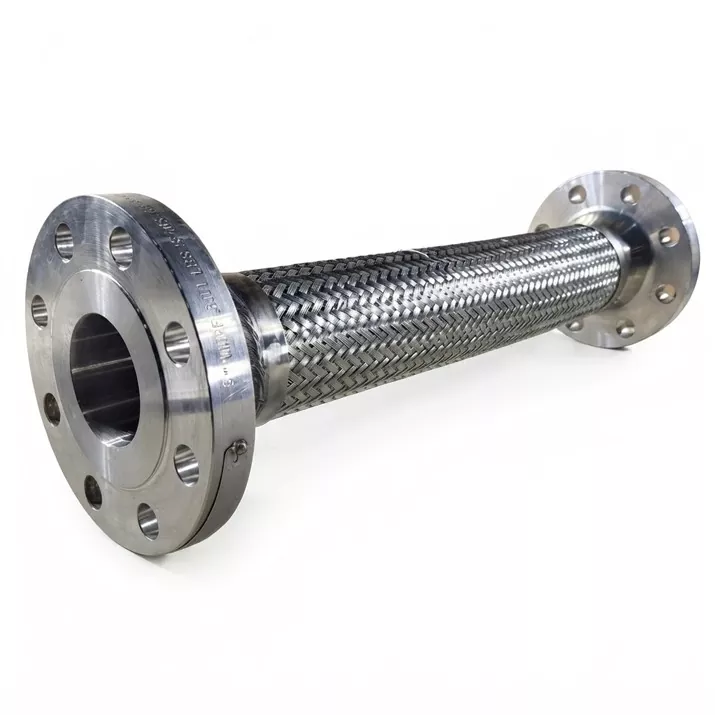

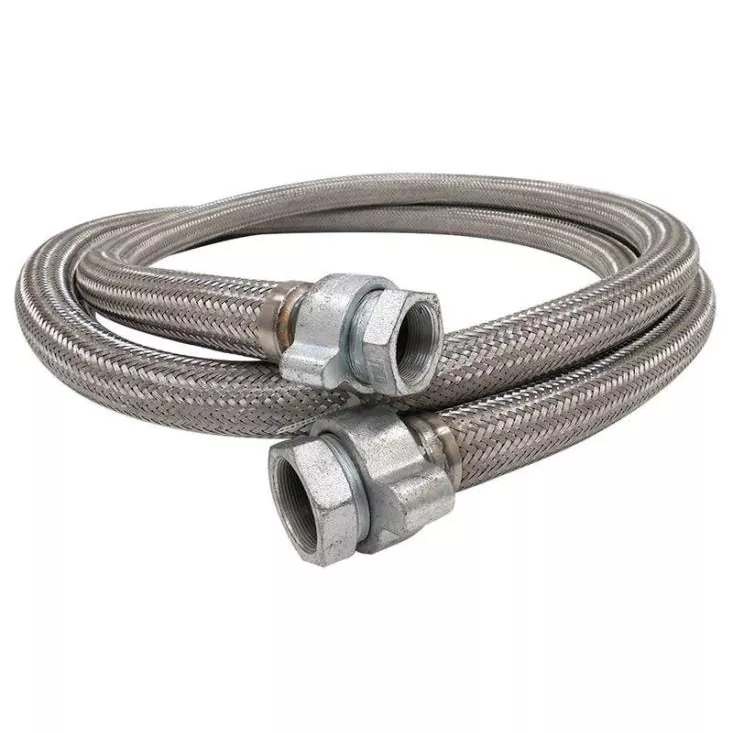

As opções de conexão padrão incluem soldagem, flanges e conexões roscadas, garantindo compatibilidade com sistemas de tubulação industriais comuns, facilidade de instalação e alta versatilidade na aplicação.

4. Revestimento protetor

Estão disponíveis revestimentos anticorrosivos adaptados para condições operacionais adversas (por exemplo, ambientes marítimos, ambientes altamente agressivos, exposição à névoa salina), prolongando assim a vida útil do produto.

Principais áreas de aplicação

Adequado para uso em vários setores; as principais aplicações incluem: tubulação de transporte de fluidos de alta pressão e alta temperatura; caldeiras elétricas e equipamentos de troca de calor; tubulações para meios corrosivos em plantas de processamento químico; sistemas de isolamento de vibrações e compensação de deslocamento na construção naval; sistemas de circulação para equipamentos metalúrgicos de alta temperatura; e compensação de expansão e contração térmica em sistemas HVAC.

Principais recursos do produto

1. Estrutura de reforço trançado que fornece pressão superior e resistência à tração, evitando efetivamente o abaulamento ou ruptura da tubulação.

2. Flexibilidade excepcional, permitindo o uso em configurações de tubulação complexas e acomodando deslocamentos e flexões em vários planos.

3. Resistência a temperaturas extremas (altas e baixas) e alta pressão; mantém desempenho estável sob condições operacionais adversas.

4. Resistência à vibração e fadiga, reduzindo significativamente a probabilidade de falha da tubulação e prolongando a vida útil do sistema.

5. Alta adaptabilidade ambiental; adequado para operação em ambientes industriais e marítimos, bem como em ambientes altamente corrosivos.

6. Projeto de vedação confiável, minimizando efetivamente o risco de vazamento de mídia e aumentando a segurança da tubulação.

Opções de personalização

Adaptabilidade a condições operacionais específicas: utilização de aço inoxidável 316L; trança de dupla ou multicamadas de alta densidade; configurações antiestáticas ou condutivas; jaqueta de isolamento térmico externo; vários tipos de conexão; revestimento anticorrosivo de nível marinho; versões para temperaturas ultra-altas (superiores a 600°C); e designs reforçados para serviço de vácuo.

Principais vantagens do produto

1. Projeto composto combinando a flexibilidade de um elemento corrugado com a resistência do reforço trançado, garantindo um equilíbrio entre flexibilidade e confiabilidade estrutural.

2. Alta resistência a cargas de pressão e fadiga, garantindo operação estável, contínua e de longo prazo.

3. Adequação para uma ampla faixa de temperaturas extremas e excelente compatibilidade com diversos ambientes operacionais.

4. Qualidade de nível industrial e requisitos mínimos de manutenção, resultando em baixos custos operacionais.

5. Conformidade com padrões reconhecidos da indústria, tornando o produto adequado para a maioria dos projetos de engenharia em todo o mundo.

Exemplos de aplicação prática em projetos de engenharia

Exemplo 1: Retrofit de um oleoduto de alta temperatura numa refinaria de petróleo costeira

Uma refinaria de petróleo costeira enfrentou vazamentos e rachaduras frequentes em seus oleodutos e gasodutos de alta temperatura, causados ​​por expansão/contração térmica e corrosão por meios contendo enxofre. O projeto utilizou mangueiras metálicas de dupla camada JIDONGDA feitas de aço inoxidável 316L, com trança apertada e um revestimento anticorrosivo de nível marítimo. Ao longo de 24 meses de operação, o equipamento compensou de forma confiável deslocamentos axiais de ±50 mm sem vazamentos, enquanto a frequência de manutenção foi reduzida em 80%.

Exemplo 2: Amortecimento de vibrações em um sistema de tubulação de resfriamento de plataforma offshore

Uma tubulação de resfriamento de água do mar em uma plataforma offshore no Sudeste Asiático exigia alta resistência à vibração do equipamento, ao deslocamento das marés e à corrosão da água do mar. O projeto empregou uma mangueira trançada de aço inoxidável reforçada a vácuo JIDONGDA feita sob medida com um revestimento protetor resistente à névoa salina. Após três anos de operação contínua, a unidade não apresenta sinais de ferrugem ou deformação, atendendo totalmente aos requisitos de amortecimento de vibrações e compensação flexível de deslocamento da tubulação.

Perguntas frequentes

Pergunta 1: Qual é a faixa de temperatura operacional da mangueira trançada de aço inoxidável JIDONGDA?

Resposta 1: O modelo padrão em aço inoxidável 304 opera na faixa de -200°C a 450°C; As versões para temperaturas ultra-altas suportam condições superiores a 600°C, enquanto os modelos reforçados a vácuo são adequados para o transporte de meios de baixa temperatura. Antes de sair da fábrica, todos os produtos passam por testes cíclicos de alta temperatura e alta pressão.

Pergunta 2: Como escolho entre o aço inoxidável 304 e 316L?

Resposta 2: O aço inoxidável 304 oferece um equilíbrio ideal entre custo e desempenho e é adequado para meios padrão e não agressivos, como água doce, vapor e ar. O aço inoxidável 316L oferece resistência superior à corrosão e oxidação, tornando-o a escolha preferida para ambientes agressivos envolvendo ácidos químicos ou álcalis, ou exposição à névoa salina marinha.

Pergunta 3: É possível encomendar produtos com dimensões e tipos de conexão fora do padrão?

Resposta 3: Sim. A JIDONGDA oferece soluções personalizadas adaptadas a condições operacionais específicas – incluindo comprimento e diâmetro da mangueira, número de camadas trançadas e tipo de conexão (flangeada, rosqueada, soldada, etc.) – garantindo a conformidade exata com os requisitos do cliente.
