Como uma mangueira de borracha flangeada de grande diâmetro reforçada com fio pode melhorar a eficiência de transferência de materiais para serviços pesados

JIDONGDAfornece oMangueira de borracha flangeada de grande diâmetro reforçada com fiopara aplicações industriais exigentes de sucção e descarga, onde estabilidade estrutural, conexões confiáveis ​​e transferência de material de alto volume são essenciais. Projetada para transportar água, lama, lama, areia e materiais minerais compatíveis, esta mangueira flexível combina uma estrutura de borracha multicamadas, reforço de fio de aço em espiral e conexões de flange personalizáveis ​​para enfrentar os desafios práticos de sistemas de mineração, dragagem e bombeamento industrial.

Uma mangueira de borracha flangeada de grande diâmetro reforçada com arame foi projetada para manter seu formato durante as operações de sucção, ao mesmo tempo em que atende aos requisitos de pressão das aplicações de descarga. Seu reforço de fio de aço em espiral ajuda a resistir à deformação interna sob pressão negativa, enquanto as camadas de borracha protegem a mangueira e acomodam diferentes meios transportados. As extremidades flangeadas simplificam a integração com bombas, equipamentos de dragagem e tubulações fixas. Este guia explica a estrutura da mangueira, o princípio de funcionamento, as aplicações industriais, os critérios de seleção e as práticas de manutenção para ajudar as equipes de engenharia a especificar uma solução adequada para suas condições operacionais.

Índice

1. O que é uma mangueira de borracha flangeada de grande diâmetro reforçada com fio?
2. Como funciona sua estrutura reforçada?
3. Quais são as principais vantagens de desempenho?
4. Quais indústrias se beneficiam com esta mangueira?
5. Como ele se compara a outros tipos de mangueira?
6. Como você escolhe a mangueira certa?
7. Quais práticas de instalação e manutenção são importantes?
8. Perguntas frequentes
9. Conclusão e consulta do produto

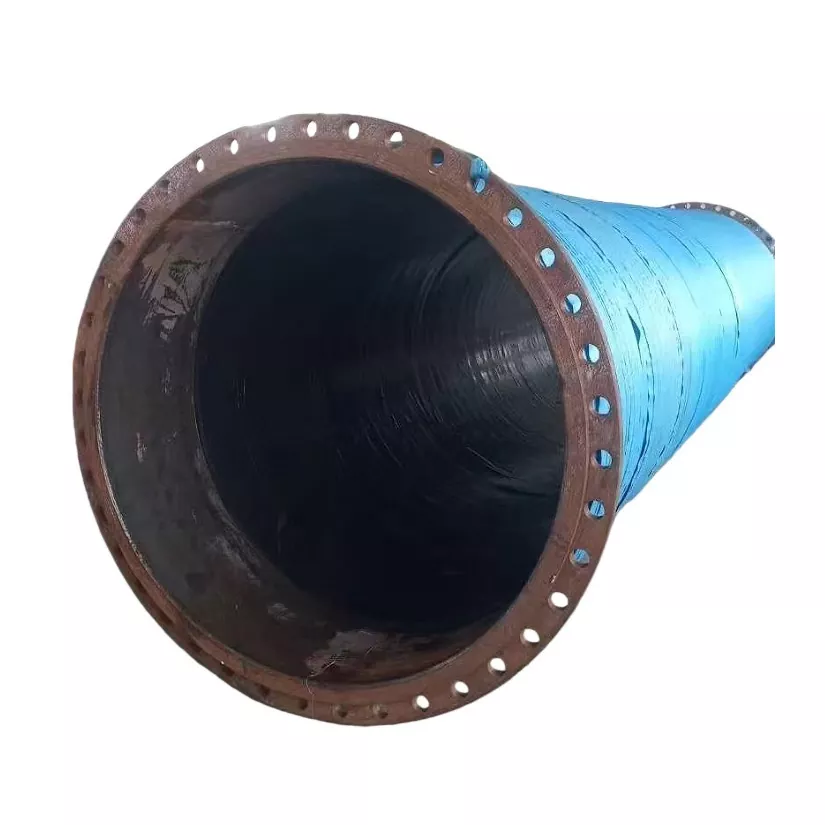

O que é uma mangueira de borracha flangeada de grande diâmetro reforçada com fio?

Uma mangueira de borracha flangeada de grande diâmetro reforçada com arame é um componente de tubulação flexível projetado para movimentar volumes substanciais de líquidos e misturas sólido-líquido compatíveis. É particularmente útil quando os tubos rígidos convencionais são difíceis de instalar, o equipamento requer conexões flexíveis ou a tubulação deve operar sob condições de sucção e descarga.

A característica definidora é o fio de aço em espiral embutido na parede da mangueira. Ao contrário de uma mangueira de borracha que depende apenas do seu corpo elastomérico e do reforço têxtil, esta construção adiciona suporte circunferencial para ajudar a mangueira a resistir à pressão externa durante a operação a vácuo.

A JIDONGDA desenvolve esta mangueira para aplicações que envolvem:

• Transferência de água e manuseio de fluidos industriais.
• Transporte de lama, lama, areia e material mineral.
• Sistemas de dragagem e remoção de sedimentos.
• Operações de mineração e processamento de agregados.
• Conexões flexíveis entre bombas, equipamentos e tubulações.

Para compradores que avaliam diferentes configurações, a página do produto da mangueira reforçada com fio JIDONGDA fornece um ponto de partida para revisar a estrutura do produto e as opções de personalização.

Como funciona sua estrutura reforçada?

O desempenho de uma mangueira industrial de grande diâmetro depende da função coordenada de seus compostos de borracha, camadas de reforço, estrutura de fio de aço e conexões finais. Cada componente atende a um requisito operacional diferente.

1. Camada interna de borracha

O tubo interno entra em contato direto com o material transportado. Seu composto deve ser selecionado de acordo com as propriedades químicas do meio, características das partículas e temperatura operacional. Para lama abrasiva ou areia, um composto de borracha resistente ao desgaste formulado adequadamente pode ajudar a reduzir a erosão interna e falhas prematuras.

2. Camadas de reforço de alta resistência

Tecido ou outras camadas de reforço específicas fornecem resistência estrutural adicional e ajudam a mangueira a suportar a pressão interna durante a descarga. A sua disposição e especificações devem corresponder à pressão de trabalho pretendida e às condições de serviço.

3. Reforço de fio de aço em espiral

O fio de aço incorporado forma uma estrutura de suporte em torno da circunferência da mangueira. Durante a sucção, a pressão atmosférica externa pode empurrar para dentro uma mangueira com suporte inadequado. O reforço em espiral ajuda a preservar a passagem do fluxo interno e reduz o risco de achatamento ou colapso.

4. Capa protetora de borracha externa

A camada externa ajuda a proteger a mangueira contra abrasão externa, impacto, exposição às intempéries e danos mecânicos. O composto de cobertura apropriado depende do ambiente de instalação e da exposição prevista.

5. Conexões finais flangeadas

As extremidades flangeadas permitem que a mangueira se conecte a bombas compatíveis, equipamentos de dragagem e seções fixas de tubulação. A JIDONGDA pode configurar dimensões de flange e arranjos de conexão de acordo com padrões aplicáveis ​​ou desenhos do cliente, sujeitos a confirmação técnica.

Quais são as principais vantagens de desempenho?

Estabilidade aprimorada sob pressão negativa

A resistência ao vácuo é um dos principais motivos para especificar uma mangueira de borracha flangeada de grande diâmetro reforçada com fio. O fio de aço em espiral ajuda a manter a seção transversal da mangueira durante a sucção, proporcionando um fluxo de material mais estável. O desempenho real do vácuo depende do espaçamento dos fios, do diâmetro da mangueira, do projeto do reforço, do comprimento, das condições de curvatura e da pressão operacional.

Suporte para Operações de Sucção e Descarga

Muitos sistemas de transferência industrial requerem uma mangueira para lidar com a pressão negativa durante a sucção e a pressão positiva durante a descarga. Uma construção devidamente especificada aborda ambas as condições através do seu sistema de reforço combinado. Os compradores devem verificar os limites nominais para cada modo de operação, em vez de presumir que a adequação para um garante a adequação para o outro.

Transferência de materiais de alto volume

Um diâmetro interno grande pode acomodar vazões substanciais quando a mangueira é dimensionada corretamente para a bomba e o sistema. A seleção apropriada do diâmetro ajuda a equilibrar os requisitos de fluxo, velocidade, perda de pressão e as características do material transportado.

Integração flexível de equipamentos

A construção de borracha acomoda o movimento e ajuda a conectar equipamentos que podem não se alinhar perfeitamente com uma tubulação rígida. As conexões flangeadas também fornecem uma interface prática para instalação, inspeção e substituição quando projetadas para o equipamento correspondente.

Configuração específica do projeto

O diâmetro da mangueira, o comprimento, o composto de borracha, a estrutura de reforço e a configuração do flange podem ser considerados em conjunto. Isto permite que o conjunto da mangueira reflita as condições operacionais reais em vez de depender de uma especificação genérica.

Quais indústrias se beneficiam com esta mangueira?

Mineração e Processamento Mineral

As operações de mineração frequentemente movimentam lama abrasiva, rejeitos e misturas contendo minerais entre equipamentos de processamento e áreas de armazenamento designadas. Uma mangueira adequada combina um composto de borracha interno compatível com um reforço projetado para as condições esperadas de pressão e vácuo.

Dragagem e remoção de sedimentos

Os sistemas de dragagem transportam areia, lodo, lama e sedimentos através de tubulações de sucção e descarga. Mangueiras flangeadas flexíveis podem conectar bombas e equipamentos de dragagem enquanto acomodam o movimento da instalação. A mangueira deve ser selecionada de acordo com a concentração real de sólidos, tamanho de partícula, condições de fluxo e ambiente marinho ou de água doce.

Manuseio de Areia e Cascalho

A extração e o processamento de agregados podem exigir a transferência de água misturada com areia ou cascalho. A resistência à abrasão e a velocidade de fluxo adequada são particularmente importantes porque partículas grossas podem acelerar o desgaste no revestimento da mangueira, nas curvas e nas áreas de conexão.

Sistemas de Bombeamento Industriais

Bombas grandes podem exigir conexões flexíveis de sucção e descarga para acomodar o movimento do equipamento, simplificar a instalação ou isolar alguma vibração. As classificações de pressão e vácuo da mangueira devem corresponder ao envelope operacional da bomba, incluindo as condições de inicialização e desligamento.

Portos e Engenharia Marinha

As operações portuárias e os projetos marítimos podem utilizar mangueiras de grande diâmetro para transferência de materiais e conexões de dutos. Para esses ambientes, os compradores também devem avaliar a exposição externa, a proteção contra corrosão do flange, o manuseio de cargas e quaisquer requisitos marítimos específicos do projeto.

Como ele se compara a outros tipos de mangueira?

Diferentes construções de mangueiras servem a propósitos diferentes. A melhor escolha depende da direção do fluxo, das condições de pressão, do meio transportado e do arranjo de conexão necessário.

A comparação é geral e não um substituto para dados específicos do modelo. Os detalhes de construção variam entre os fabricantes e não se deve presumir que nenhum tipo de mangueira supere outro em todas as condições.

Para requisitos relacionados, explore as categorias de mangueiras de borracha flangeadas de dragagem de grande diâmetro e mangueiras de borracha de sucção e descarga de grande diâmetro da JIDONGDA, quando disponíveis.

Como você escolhe a mangueira certa?

Antes de comprar uma mangueira de borracha flangeada de grande diâmetro reforçada com fio, as equipes de engenharia e compras devem definir a tarefa real em vez de selecionar um produto apenas pelo diâmetro nominal.

1. Identifique o meio transportado

Especifique se a mangueira transportará água limpa, águas residuais, lama, areia, lama mineral ou outro material. Inclua composição química, tamanho de partícula, concentração de sólidos e temperatura. Esses detalhes orientam a escolha do composto interno de borracha e da proteção contra abrasão.

2. Confirme os requisitos de diâmetro e fluxo

Determine o diâmetro interno necessário a partir da vazão alvo, perda de pressão permitida, características da bomba e requisitos de transporte de material. Uma mangueira superdimensionada ou subdimensionada pode criar ineficiências no sistema ou problemas operacionais.

3. Estabeleça Limites de Pressão e Vácuo

Forneça a pressão normal de trabalho, a pressão máxima prevista, o vácuo de sucção e quaisquer condições transitórias. Solicite classificações documentadas para a configuração proposta. A pressão de trabalho e a classificação de vácuo não devem ser inferidas apenas pela aparência ou pelo reforço do fio.

4. Especifique o comprimento e o roteamento

Meça o comprimento instalado necessário e identifique curvas, movimentos e posições de conexão. Respeite o raio de curvatura mínimo do fabricante e evite fresamentos que provoquem dobras, torções, tensões excessivas ou cargas concentradas nos flanges.

5. Combine o padrão do flange

Confirme o padrão de flange aplicável, o tamanho nominal, a classe de pressão, o padrão de furo do parafuso, o revestimento, o material e o arranjo de vedação. Os padrões potenciais incluem GB, DIN, ANSI, JIS e ASME, mas a compatibilidade deve ser verificada em relação aos requisitos exatos do equipamento e do projeto.

6. Avalie as condições do serviço

Considere a exposição externa, umidade, abrasão, impacto, corrosão, ciclos operacionais e acesso esperado para manutenção. Uma mangueira tecnicamente compatível com proteção externa inadequada ou um arranjo de conexão incorreto pode ainda ter uma vida útil curta.

Para uma cotação, prepare as seguintes informações:

• Diâmetro interno da mangueira e comprimento total necessários.
• Meio transportado e temperatura operacional.
• Pressão de trabalho, pressão máxima e vácuo de sucção.
• Padrões de flange, dimensões e detalhes do equipamento correspondente.
• Layout de instalação, requisitos de curvatura e exposição ambiental.
• Quantidade, requisitos de entrega e documentos de inspeção aplicáveis.

Quais práticas de instalação e manutenção são importantes?

A instalação correta é essencial para alcançar o desempenho pretendido de um conjunto de mangueira reforçada. Mesmo um produto bem projetado pode falhar prematuramente quando for torcido, dobrado demais, mal suportado ou operado fora de seus limites nominais.

Recomendações de instalação

• Inspecione o corpo da mangueira, as faces do flange e as superfícies de vedação antes da instalação.
• Alinhe os flanges correspondentes sem forçar a mangueira na posição.
• Utilize juntas e fixadores compatíveis, apertando os parafusos de acordo com o procedimento aplicável.
• Evite torção, cargas de tração excessivas e dobras mais apertadas que o raio mínimo especificado.
• Forneça suporte adequado onde o peso do conjunto da mangueira ou cargas externas possam forçar as conexões.
• Verifique a pressão do sistema e os limites de vácuo antes do comissionamento.

Inspeção de rotina

• Verifique se há rachaduras, protuberâncias, reforços expostos, cortes e deformações incomuns.
• Inspecione as conexões do flange quanto a vazamentos, corrosão, fixadores soltos e vedações danificadas.
• Monitore perda inesperada de pressão, fluxo reduzido ou sinais de colapso de sucção.
• Revise a abrasão em áreas expostas a partículas grossas ou contato repetido.
• Retire de serviço os conjuntos danificados e siga as orientações de inspeção e substituição do fabricante.

Os intervalos de inspeção devem refletir a severidade operacional, a criticidade do sistema e os procedimentos locais aplicáveis. Uma vida útil fixa não pode ser garantida sem considerar o histórico real de serviço e manutenção.

Perguntas frequentes

1. Qual é o objetivo principal do reforço de fio de aço em espiral?

Seu objetivo principal é fornecer suporte circunferencial que ajude a mangueira a resistir à deformação interna sob pressão negativa. Isto é especialmente importante em sistemas de sucção de grande diâmetro, onde o colapso da mangueira pode restringir o fluxo.

2. Esta mangueira pode lidar com sucção e descarga?

Ela pode ser projetada para ambas as funções, mas a pressão e o vácuo permitidos devem ser confirmados para a construção específica da mangueira. Os compradores devem solicitar as classificações aplicáveis ​​em vez de presumir que todos os modelos têm os mesmos limites de desempenho.

3. Quais materiais uma mangueira de borracha flangeada de grande diâmetro reforçada com fio pode transportar?

Dependendo do seu composto de borracha e das especificações de engenharia, ele pode ser usado para água, lama, lama, areia e materiais minerais compatíveis. A compatibilidade química, a abrasividade das partículas, a temperatura e a concentração de sólidos devem ser avaliadas antes da seleção.

4. As dimensões do flange são personalizáveis?

JIDONGDA indica que as configurações de flange podem ser personalizadas de acordo com padrões reconhecidos ou desenhos do cliente. Forneça as dimensões exatas, o padrão do flange, a classe de pressão e os detalhes da conexão correspondente para confirmação técnica.

5. Como posso reduzir o desgaste prematuro da mangueira?

Selecione um composto de borracha interno apropriado, evite restrições excessivas de fluxo, siga o raio de curvatura especificado e inspecione regularmente as áreas de alto desgaste. A pressão operacional, as características das partículas transportadas e as condições de instalação também devem permanecer dentro dos limites aprovados.

6. Quais informações são necessárias para solicitar um orçamento?

Forneça o diâmetro da mangueira, comprimento, meio, pressão de trabalho, requisitos de vácuo, temperatura, configuração do flange, ambiente operacional e quantidade do pedido. Desenhos ou fotografias das conexões existentes podem ajudar a esclarecer os requisitos da interface.

7. Como posso saber se uma mangueira é adequada para o meu projeto?

Compare as especificações propostas da mangueira com as condições operacionais e requisitos de conexão do projeto. Confirme as classificações de pressão e vácuo, compatibilidade de materiais, dimensões e documentação de inspeção com o fabricante antes de fazer um pedido.

Conclusão: especifique uma mangueira que corresponda às suas condições operacionais

Uma mangueira de borracha flangeada de grande diâmetro reforçada com fio pode fornecer uma solução eficaz para sistemas exigentes de sucção e descarga, combinando construção de borracha flexível, reforço estrutural, suporte de fio de aço em espiral e conexões de flange adaptáveis. Sua adequação depende da adequação do projeto ao meio transportado, vazão necessária, condições de pressão e vácuo, geometria de instalação e plano de manutenção.

A JIDONGDA oferece opções de personalização para dimensões de mangueiras, estruturas de reforço, seleção de materiais e configurações de flange para atender a diferentes requisitos de transferência industrial. Para discutir sua aplicação, revise os detalhes do produto da mangueira de borracha flangeada de grande diâmetro reforçada com fio e prepare suas especificações técnicas.Contate-noshoje para discutir os requisitos do seu projeto, solicitar um orçamento personalizado e identificar uma configuração de mangueira adequada para o seu sistema de tubulação.
