O que é um encaixe de ponteira e como funciona em sistemas de conexão de tubos?

Uma escavadeira de construção perde repentinamente a pressão hidráulica. O operador sai e vê uma poça de óleo pingando de uma junta abaixo da máquina. A equipe de manutenção chega, diagnostica o problema como uma peça frouxa e aperta. Mas o vazamento retorna dentro de uma hora. O problema não é o aperto; é o encaixe da ponteira interna que perdeu o controle. Este cenário ocorre diariamente em oficinas e locais de trabalho, muitas vezes porque as pessoas que trabalham no equipamento não compreendem completamente o componente que estão apertando. OEncaixe de virolaé um dos elementos mais comuns, porém mais incompreendidos, em sistemas de energia fluida. É pequeno, barato e fácil de ignorar, mas um encaixe de virola funcionando corretamente é a diferença entre um sistema hidráulico confiável e um vazamento crônico.

Um encaixe de virola é um dispositivo de compressão mecânica que cria uma vedação à prova de vazamentos entre um tubo e um corpo de encaixe. Funciona segundo um princípio simples, mas elegante: quando uma porca é apertada, ela força um anel cônico (a ponteira) a se comprimir radialmente contra a parede do tubo. Essa compressão cria dois efeitos críticos: uma vedação metal com metal que evita que o fluido escape e uma aderência mecânica que evita que o tubo se solte sob pressão. O encaixe de ponteira não depende de adesivos, selantes ou juntas; ele usa a elasticidade e a plasticidade do metal para formar uma conexão permanente e confiável. Este artigo irá levá-lo a um mergulho profundo no mundo do Ferrule Fitting, explorando sua anatomia, sua física de funcionamento, seus diversos tipos e as especificações técnicas que definem um produto de qualidade. Também abordaremos técnicas práticas de instalação e cenários comuns de solução de problemas. Ao final, você entenderá porque esse pequeno componente merece muito mais atenção do que normalmente recebe.

Índice

• 1. O que é um encaixe de ponteira?
• 2. Como funciona um encaixe de ponteira para criar uma vedação à prova de vazamentos?
• 3. Quais são os diferentes tipos de acessórios de ponteira e onde são usados?
• 4. Quais especificações técnicas definem uma conexão de ponteira de alta qualidade?
• 5. Como instalar e solucionar problemas corretamente de uma conexão de ponteira?
• Perguntas frequentes (FAQ)
• Sobre o fabricante
• Conclusão

O que é um encaixe de ponteira?

A Encaixe de virolaé um componente projetado com precisão usado para conectar um tubo a um corpo de conexão em sistemas pneumáticos e de energia fluida. É uma pequena peça metálica em forma de anel que, quando comprimida, cria uma vedação e proporciona retenção mecânica. A palavra "virola" deriva do latim "ferrum", que significa ferro, refletindo sua natureza metálica. Em sua forma mais simples, um encaixe de virola é uma luva que se ajusta à extremidade de um tubo. Quando a porca da conexão é apertada, a ponteira é forçada contra uma superfície cônica no corpo da conexão, fazendo com que ela se deforme e prenda o tubo. Esta deformação é permanente; uma vez que um encaixe de ponteira tenha sido devidamente comprimido, ele não poderá ser reutilizado em um novo local e permanecerá no lugar mesmo sob vibração extrema.

Para entender o Encaixe de Ponteira, imagine sua mão segurando uma vara de madeira. Seus dedos envolvem o bastão, aplicando pressão de todos os lados. Quanto mais você apertar, mais forte será o aperto. O Ferrule Fitting funciona com o mesmo princípio, mas com uma diferença crucial: o Ferrule Fitting não é apenas aderente; também está criando um selo. A ponteira é cônica e, quando forçada para dentro do cone correspondente dentro do corpo da conexão, sofre uma deformação plástica controlada. A superfície externa da ponteira veda contra o corpo da conexão, enquanto a superfície interna penetra na parede do tubo. Esta dupla ação – vedação e aderência – é o que torna o encaixe de ponteira tão eficaz. O tubo não está colado nem soldado; é mecanicamente travado e selado pela deformação do ferrolho.

A anatomia de um encaixe de ponteira consiste em três componentes principais:

• Corpo de montagem:A carcaça principal que contém a sede cônica e fornece a conexão externa (rosqueada ou soldada). Normalmente é feito de aço inoxidável, latão ou aço carbono.
• Virola:O anel de compressão que se deforma para vedar e prender o tubo. Este é o cerne da adaptação. Sua geometria, material e acabamento superficial são essenciais para o desempenho da conexão.
• Noz:O colar com rosca externa que aplica a força axial para comprimir o ferrolho no corpo da conexão. O design da porca afeta o torque necessário e a facilidade de instalação.

O encaixe de ponteira é único entre os métodos de conexão de tubos porque não requer nenhuma preparação especial da extremidade do tubo – sem alargamento, brasagem ou soldagem. O tubo é simplesmente cortado em esquadro, rebarbado e inserido. Essa simplicidade é a principal razão pela qual o Ferrule Fitting é tão amplamente utilizado em aplicações que vão desde linhas de freio automotivo até plataformas de petróleo offshore.

Como funciona um encaixe de ponteira para criar uma vedação à prova de vazamentos?

Para entender como umEncaixe de virolafunciona, é preciso imaginar o que acontece dentro da conexão durante o aperto. É um pequeno drama de forças, deformações e vedação, tudo acontecendo num espaço de alguns milímetros. O processo pode ser dividido em quatro etapas físicas distintas, cada uma das quais contribui para a vedação e aderência final.

Etapa 1: Inserção e Contato Inicial.O tubo é cortado em esquadro e rebarbado, depois inserido no corpo da conexão até encostar em um ressalto ou ser mantido em uma profundidade de inserção especificada. O encaixe de ponteira é deslizado sobre o tubo, seguido pela porca. A porca é então inserida nas roscas do corpo da conexão. Neste ponto, não há contacto entre a ponteira e as superfícies de vedação. A ponteira está simplesmente colocada no tubo, pronta para ser ativada.

Etapa 2: Engajamento da ponteira.À medida que a porca é apertada, ela entra em contato com a face posterior do ferrolho. A ponteira começa a se mover axialmente para dentro do corpo da conexão, entrando na conicidade da sede. O ângulo de conicidade é crítico: normalmente entre 24 e 60 graus, dependendo do projeto da conexão. A borda dianteira da ponteira entra em contato com o cone do corpo da conexão e a força da porca começa a impulsionar a ponteira para frente.

Estágio 3: Deformação da virola.Neste ponto, a ponteira começa a deformar-se. A geometria da ponteira foi projetada para que seja mais forte na parte traseira e mais fraca na frente. À medida que a porca continua a apertar, a seção frontal da ponteira, que é mais fina e tem uma seção transversal menor, começa a desmoronar para dentro. Esse colapso para dentro é a "mordida" que o encaixe de ponteira dá no tubo. O diâmetro interno da ponteira diminui e sua borda frontal corta a parede do tubo, criando uma trava mecânica. Simultaneamente, a superfície externa da ponteira é pressionada contra o cone do corpo da conexão, criando a superfície de vedação primária.

Etapa 4: Trava Elástica Final.Na fase final, a ponteira foi totalmente comprimida. Sofreu deformação elástica e plástica. O componente elástico é crucial: a ponteira, como uma mola que foi comprimida, exerce uma força contínua para fora contra o corpo da conexão e uma força contínua para dentro contra o tubo. Essa força sustentada, conhecida como “força de vedação”, é o que mantém a integridade da conexão ao longo do tempo, mesmo sob ciclos térmicos e flutuações de pressão. O tubo agora está travado no lugar e selado.

O que acontece quando a vibração afrouxa a porca? Se a porca recuar ligeiramente, a recuperação elástica da ponteira – seu comportamento semelhante a uma mola – mantém as superfícies de vedação em contato. É por isso que um encaixe de ponteira instalado corretamente pode permanecer livre de vazamentos mesmo após anos de serviço. No entanto, se a porca for apertada demais, a ponteira pode ultrapassar seu limite elástico, resultando em deformação plástica excessiva. Essa condição, conhecida como “cheio do fundo do poço”, pode destruir o ferrolho e criar um caminho de vazamento. Esta é a razão pela qual muitas falhas no encaixe de ponteira são causadas por torque incorreto.

Quais são os diferentes tipos de acessórios de ponteira e onde são usados?

OEncaixe de virolanão é um produto único e monolítico. Ele vem em diversas configurações distintas, cada uma otimizada para aplicações, faixas de pressão e condições ambientais específicas. Compreender as diferenças é essencial para selecionar o encaixe de ponteira certo para um determinado trabalho. Os três tipos mais comuns são a ponteira simples, a ponteira dupla e a ponteira tipo W.

Acessórios de virola única.Como o nome indica, a ponteira única utiliza apenas um elemento de ponteira para fornecer funções de vedação e de fixação. Esta ponteira é normalmente projetada com uma borda afiada que penetra no tubo enquanto sua superfície externa veda contra o corpo da conexão. Os acessórios de ponteira simples são simples, têm menos peças e geralmente têm custo mais baixo do que os designs de ponteira dupla. Eles são comumente usados ​​em aplicações de baixa a média pressão, como sistemas pneumáticos, instrumentação e encanamento industrial em geral. A simplicidade, porém, tem um custo: o terminal único deve servir duas funções simultaneamente, tornando-o menos tolerante a erros de instalação e mais sensível ao acabamento superficial do tubo.

Acessórios de virola dupla.O encaixe de ponteira dupla tem um design mais sofisticado que separa as funções de vedação e fixação em dois componentes independentes. A ponteira frontal foi projetada para vedar o corpo da conexão, enquanto a ponteira traseira foi projetada para prender o tubo. Esta divisão de trabalho permite que cada ponteira seja otimizada para sua função específica. A ponteira frontal pode ser feita com um material mais macio para melhor vedação, enquanto a ponteira traseira pode ser mais dura para melhor aderência. Os encaixes de virola dupla são amplamente utilizados em sistemas hidráulicos de alta pressão, como aqueles encontrados em equipamentos de construção, máquinas de moldagem por injeção e plataformas de petróleo offshore. Eles oferecem resistência superior à vibração e são menos sensíveis às variações de torque de instalação.

Acessórios de virola tipo W.A ponteira tipo W é um projeto especializado, normalmente feito de uma liga de aço inoxidável de alta qualidade, com um perfil "W" distinto na seção transversal. Este formato exclusivo permite que o ferrolho absorva a expansão e a contração térmica sem perder sua pré-carga. O encaixe de ponteira tipo W é usado principalmente em aplicações de alta temperatura, como rastreamento de vapor, trocadores de calor e tubulação de forno. Eles também são encontrados em sistemas criogênicos onde variações extremas de temperatura são comuns. O design do tipo W proporciona uma distribuição de tensão mais uniforme, reduzindo o risco de fissuração por corrosão sob tensão em ambientes exigentes.

A tabela abaixo fornece uma visão geral comparativa dos três principais tipos de acessórios de virola.

Quais especificações técnicas definem um encaixe de ponteira de alta qualidade?

O desempenho de umEncaixe de virolaé determinado por uma combinação de seleção de material, precisão geométrica e tratamento de superfície. Uma ponteira mal fabricada irá falhar prematuramente, enquanto uma ponteira de alta qualidade pode fornecer décadas de serviço confiável. Compreender as especificações técnicas que definem um encaixe de ponteira de alta qualidade é essencial para engenheiros, profissionais de compras e equipes de manutenção que devem selecionar o componente certo para sua aplicação.

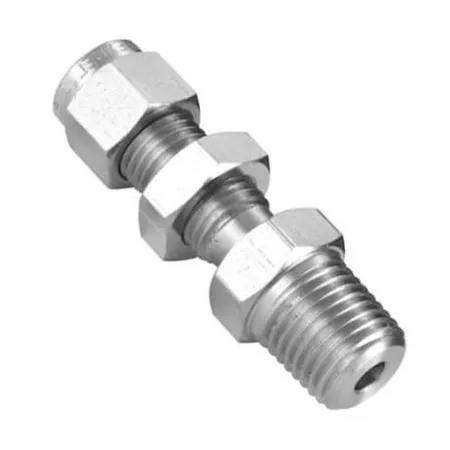

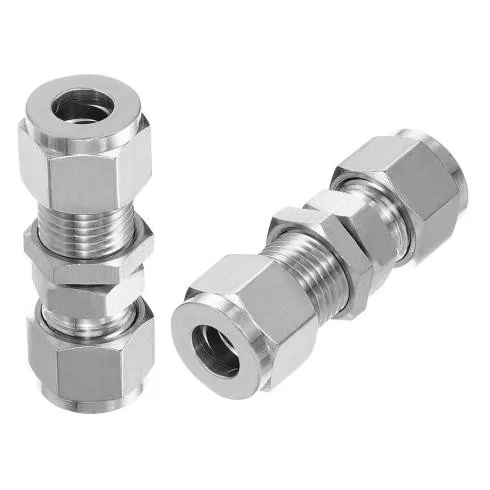

Em nossa fábrica, fabricamos acessórios de virola que atendem aos mais altos padrões da indústria. Nossos produtos de encaixe de ponteira estão disponíveis em vários materiais, incluindo aço inoxidável 316L, latão e aço carbono, com tratamentos de superfície que variam de passivação a niquelagem eletrolítica. A tabela abaixo fornece uma análise detalhada das principais especificações técnicas de nossa linha de acessórios de virola.

Um dos parâmetros mais críticos é a dureza superficial da ponteira. A ponteira deve ser mais dura do que o tubo que está segurando, mas não tão dura a ponto de se tornar quebradiça. Nosso encaixe de ponteira é tratado termicamente para atingir uma dureza superficial de 58-62 HRC, o que proporciona o equilíbrio ideal entre mordida e resistência. A rugosidade superficial das superfícies de vedação também é crítica. Uma superfície muito áspera não vedará adequadamente, enquanto uma superfície muito lisa pode não fornecer atrito suficiente para que o ferrolho "morder" o tubo. Mantemos uma rugosidade superficial de 0,4-0,8 µm em nossas superfícies de vedação, o que provou ser a faixa ideal para vedação.

Além dessas especificações padrão, oferecemos diversas opções personalizadas para encaixe de ponteira, incluindo materiais especiais (por exemplo, Inconel, Monel para ambientes corrosivos) e revestimentos especiais (por exemplo, revestimento de PTFE para atrito reduzido). Nossa equipe de engenharia está disponível para auxiliar na seleção das especificações corretas de encaixe de ponteira para sua aplicação específica.

Como instalar e solucionar problemas corretamente de uma conexão de ponteira?

Mesmo a mais alta qualidadeEncaixe de virolafalhará se não for instalado corretamente. A instalação adequada é uma habilidade que todo técnico e engenheiro de manutenção deve dominar. O processo é simples, mas requer atenção aos detalhes em cada etapa. A tabela abaixo descreve as cinco etapas essenciais para instalar corretamente um encaixe de ponteira.

Apesar da instalação cuidadosa, podem surgir vazamentos e outros problemas. Ao solucionar problemas de um encaixe de ponteira, é útil seguir um processo sistemático. Abaixo está um guia simplificado de solução de problemas.

• Vazamento detectado durante a instalação inicial:Verifique a esquadria do tubo e a profundidade de inserção. Um tubo mal cortado ou inserção incompleta é a causa mais comum de vazamentos iniciais. Reinstale com um novo encaixe de ponteira.
• Vazamento detectado após um período de operação:Verifique o torque da porca. A vibração pode fazer com que a porca se solte. Reapertar a porca pode resolver o problema. Se o vazamento persistir, inspecione o ferrolho quanto a danos. Uma ponteira pode ter sido apertada demais durante a primeira instalação, causando deformação excessiva.
• O tubo pode ser girado ou puxado:A ponteira não agarrou suficientemente o tubo. Isso geralmente ocorre devido ao aperto insuficiente ou ao uso de um tubo com dureza incorreta. Verifique o torque e verifique se o material do tubo é compatível com as especificações do encaixe de ponteira.
• A virola está visivelmente rachada ou quebrada:Isso geralmente ocorre devido ao aperto excessivo ou a um defeito de material. Substitua o encaixe da ponteira por uma unidade nova e verifique o torque para garantir que não exceda o valor recomendado.

Perguntas frequentes (FAQ)

Pergunta 1: Um encaixe de ponteira pode ser reutilizado depois de apertado?

Resposta: Geralmente, um encaixe de ponteira não foi projetado para ser reutilizado. A ponteira sofre deformação plástica permanente quando é comprimida, e a mordida que ela faz no tubo é um evento único. Não é recomendado reutilizar uma ponteira em um tubo novo ou em um novo local, pois ela não formará a mesma vedação e aderência confiáveis. Em alguns casos, se a conexão tiver sido apenas ligeiramente apertada (e a ponteira ainda não tiver mordido o tubo), pode ser possível reposicioná-la, mas isso é por conta e risco do instalador. Nossa fábrica recomenda a substituição da anilha e da porca sempre que a conexão do tubo for desmontada, para garantir uma vedação à prova de vazamentos.

Pergunta 2: Como posso saber se um encaixe de ponteira está apertado o suficiente sem uma chave de torque?

Resposta: Embora uma chave dinamométrica seja a ferramenta preferida para um aperto consistente e preciso, ela nem sempre está disponível. Um método alternativo é o método de "contagem de turnos". Assim que a porca estiver apertada manualmente, marque um ponto de referência e aperte-a mais 1/4 a 1/2 volta, dependendo do tamanho e do material da conexão. Para uma conexão de tubo de 1/4", 1/4 de volta após o aperto manual geralmente é suficiente; para uma conexão de 1/2", pode ser 1/2 volta. No entanto, este método é menos preciso e depende da experiência do instalador. Aconselhamos vivamente a utilização de uma chave dinamométrica e dos valores de binário especificados pelo fabricante, especialmente em aplicações de alta pressão ou críticas de segurança.

Pergunta 3: Os acessórios de virola são adequados para tubos de aço inoxidável?

Resposta: Sim, o Ferrule Fitting é amplamente utilizado com tubos de aço inoxidável. Contudo, o material do tubo deve ser compatível com o material da ponteira. A ponteira deve ser mais dura que o tubo para criar a mordida necessária. Para tubos de aço inoxidável, recomendamos a utilização de uma ponteira feita de uma liga de aço inoxidável com dureza superior à do tubo. Nossa fábrica oferece acessórios de ponteira projetados especificamente para uso com tubos de aço inoxidável, com tratamento térmico otimizado para garantir uma aderência segura e vedação confiável. Se houver uma incompatibilidade significativa de dureza, a ponteira pode não aderir adequadamente ao tubo ou o tubo pode ser danificado.

Pergunta 4: Qual é a pressão mais alta que um encaixe de ponteira pode suportar?

Resposta: A pressão máxima de trabalho de uma conexão de ponteira depende de vários fatores: o diâmetro do tubo, o material da ponteira e do corpo da conexão e o tipo de design (ponteira simples vs. ponteira dupla). Nosso encaixe de ponteira dupla para tubos de até 1" de diâmetro é classificado para pressões de trabalho de até 630 bar (9.100 psi). Para diâmetros maiores ou pressões mais altas, projetos especiais estão disponíveis. Consulte sempre a tabela de classificação de pressão do fabricante para o modelo e tamanho específicos. É essencial garantir que a classificação da conexão de ponteira exceda a pressão máxima do sistema mais uma margem de segurança.

Pergunta 5: Por que minha ponteira vaza mesmo depois de apertá-la corretamente?

Resposta: Um vazamento em um encaixe de ponteira corretamente apertado pode ser causado por vários fatores que podem não ser imediatamente óbvios. As causas mais comuns são: superfície do tubo arranhada ou danificada sob o ferrolho (geralmente devido a detritos ou manuseio); um tubo que não é perfeitamente redondo (especialmente se tiver sido cortado com uma serra em vez de um cortador de tubos); dureza incorreta do tubo (a ponteira não consegue penetrar em um tubo muito duro); ou uma superfície de vedação danificada ou contaminada no próprio corpo da conexão. Além disso, se a conexão tiver sido desmontada e remontada sem a substituição do ferrolho, a deformação original não se repetirá, causando vazamento. Nossa fábrica recomenda que você inspecione o tubo cuidadosamente quanto a danos e sempre use um novo encaixe de virola ao reinstalar as conexões para evitar vazamentos.

Sobre o fabricante

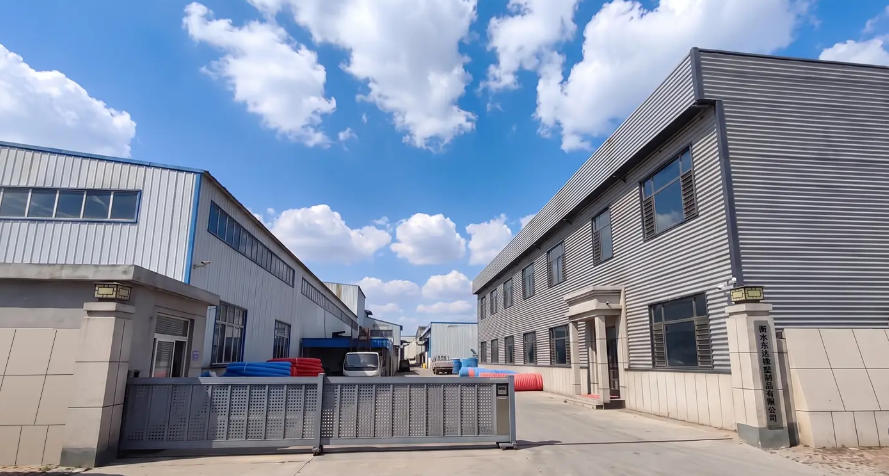

Produtos de borracha e plástico Hengshui Dongda Co., Ltd.está localizada no condado de Jing, província de Hebei - o coração da renomada base da indústria de borracha e plástico da China, aprovada pela Associação da Indústria de Borracha da China em 2007. Com acesso conveniente ao transporte através da via expressa Pequim-Fuzhou e rodovias nacionais, a empresa se tornou um fabricante profissional de conjuntos de mangueiras de alta e baixa pressão, correias transportadoras, cilindros hidráulicos, mangueiras de metal, juntas de náilon, rolos e vários produtos de borracha e plástico.

Nossos produtos de encaixe de virola são projetados para resistência a alta pressão, raio de curvatura pequeno, forte desempenho anti-fadiga e vida útil prolongada. Eles são amplamente aplicados nos setores de máquinas de engenharia, petróleo, mineração de carvão, energia elétrica, metalurgia, indústria química, construção naval e transporte, ganhando alto reconhecimento de clientes tanto no mercado interno quanto no internacional.

Agradecemos sinceramente comentários e apoio valiosos de amigos e clientes em todo o mundo. Os usuários nacionais e estrangeiros são convidados a perguntar e discutir a cooperação. Estamos comprometidos em fornecer serviços satisfatórios e soluções confiáveis ​​para todas as suas necessidades de conexão.

Conclusão

O encaixe de ponteira pode ser um componente pequeno, mas seu papel na integridade e confiabilidade dos sistemas de energia fluida é enorme. Desde a forma como se deforma para criar uma vedação e aderência, até a escolha do material e do tratamento térmico que define seu desempenho, o Ferrule Fitting é uma obra-prima de engenharia que muitas vezes passa despercebida até falhar. Entender como funciona, quais tipos estão disponíveis e como instalá-lo corretamente é essencial para quem trabalha com sistemas de conexão de tubos.

Na JIDONGDA, temos o compromisso de fornecer acessórios de virola de alta qualidade que atendam aos exigentes requisitos da indústria moderna. Nossos produtos são projetados e fabricados de acordo com os mais altos padrões, garantindo desempenho confiável nas condições mais desafiadoras. Se você está procurando uma solução confiável de encaixe de ponteira para sua aplicação, convidamos você a entrar em contato conosco. Nossa equipe de profissionais experientes está pronta para auxiliá-lo na seleção de produtos, suporte técnico e soluções customizadas. Entre em contato com a Hengshui Dongda Rubber & Plastic Products Co., Ltd.para uma consulta ou para solicitar um orçamento. Deixe-nos ajudá-lo a construir uma conexão em que você pode confiar.
