Quando grandes equipamentos, unidades de bombeamento, tubulações ou sistemas móveis exigem transferência confiável de fluidos, permitindo ao mesmo tempo vibração e movimento, oMangueira de borracha flangeada flexível de grande diâmetrodeJIDONGDAfornece uma solução prática de conexão. Projetado em torno de um corpo de mangueira de borracha flexível, estrutura de reforço e extremidades flangeadas, ele pode ser configurado para água, água do mar, lama, lama mineral, areia, cascalho, rejeitos e outros meios industriais adequados.
Os sistemas de tubulações de grande diâmetro muitas vezes enfrentam desafios que as tubulações rígidas não conseguem acomodar facilmente. A vibração da bomba, o deslocamento do equipamento, o desvio da instalação e a montagem repetida podem criar tensão adicional em torno dos pontos de conexão. Uma mangueira de borracha flexível pode fornecer uma seção flexível controlada entre o equipamento e as tubulações, mantendo a capacidade de transporte necessária.
A solução da JIDONGDA combina um corpo de mangueira de borracha com camadas de reforço e conexões de flange. Dependendo das condições de operação, a estrutura pode incluir tecido reforçado e suporte de fio de aço em espiral para aplicações que envolvam requisitos de pressão ou vácuo. As dimensões do flange também podem ser adaptadas aos padrões comuns ou desenhos do cliente, tornando a mangueira adequada para projetos industriais personalizados.
Índice
- O que é uma mangueira de borracha com flange flexível de grande diâmetro?
- Por que a flexibilidade é importante em grandes sistemas de dutos?
- Como a mangueira é construída?
- Quais são as principais vantagens?
- Onde é comumente usado?
- Quais parâmetros técnicos os compradores devem considerar?
- Como os compradores devem selecionar a mangueira certa?
- Como a vida útil pode ser mantida?
- Perguntas frequentes
- Conclusão

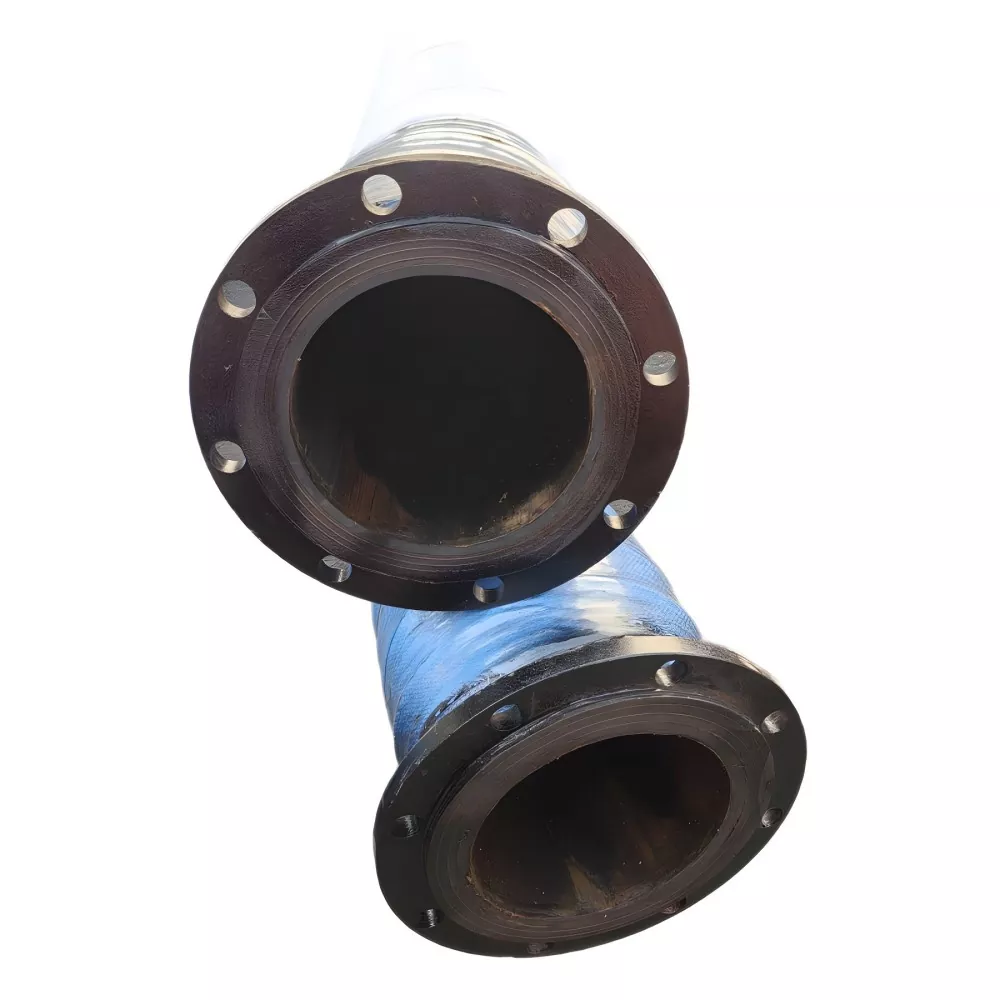

O que é uma mangueira de borracha com flange flexível de grande diâmetro?
Uma mangueira de borracha flangeada flexível de grande diâmetro é um conjunto de mangueira industrial projetado para transportar fluidos ou meios contendo partículas, ao mesmo tempo que funciona como uma conexão flexível entre equipamentos e tubulações fixas ou móveis.
Ao contrário de uma conexão completamente rígida, o corpo da mangueira de borracha pode acomodar um certo grau de flexão e deslocamento. Os flanges instalados em ambas as extremidades proporcionam uma conexão aparafusada com bombas, válvulas, tubulações, vasos ou outros equipamentos. Esta combinação torna a mangueira particularmente útil onde a capacidade de transporte e a flexibilidade de conexão são importantes.
Dependendo do projeto, a mangueira pode ser configurada para água, água do mar, lama, lama mineral, areia e cascalho, rejeitos e meios industriais selecionados. Para materiais abrasivos, o composto de borracha interno e a estrutura de reforço devem ser selecionados de acordo com o meio real e as condições operacionais.
Por que a flexibilidade é importante em grandes sistemas de dutos?
Grandes tubulações industriais nem sempre estão expostas a condições estáticas. As bombas geram vibração, o equipamento móvel muda de posição e as tolerâncias de instalação podem resultar num ligeiro desalinhamento entre os componentes ligados. Se esses movimentos forem transferidos diretamente para a tubulação rígida, tensões adicionais poderão se desenvolver em torno das juntas e das interfaces do equipamento.
Uma mangueira de borracha flexível cria uma seção flexível dentro da tubulação. Sua capacidade de dobrar e acomodar determinados deslocamentos pode ajudar a tornar as conexões dos equipamentos mais adaptáveis às condições reais de operação.
- Ajuda a acomodar a vibração do equipamento.
- Permite certo deslocamento da tubulação.
- Fornece flexibilidade em torno das conexões de equipamentos.
- Pode simplificar conexões onde o espaço de instalação é limitado.
- Suporta aplicações que exigem remoção de equipamentos ou instalação repetida.
- Pode ser configurado para diferentes meios e condições operacionais.
O raio de curvatura real permitido, a faixa de deslocamento, a classificação de pressão e o método de instalação devem sempre ser confirmados em relação à construção específica da mangueira e aos requisitos do projeto.
Como a mangueira é construída?
O desempenho de uma mangueira de borracha de grande diâmetro depende da interação de sua camada interna de borracha, reforço, camada externa de borracha e conexões finais. Uma estrutura adequadamente selecionada ajuda a mangueira a suportar as condições mecânicas e ambientais esperadas durante o serviço.
Camada interna de borracha
A camada interna de borracha está em contato direto com o meio transportado. Sua formulação deve, portanto, ser selecionada de acordo com as características do material a ser transportado, principalmente quando o sistema lida com lama abrasiva, partículas minerais, água do mar ou outros meios exigentes.
Camada de tecido reforçado
Camadas de tecido reforçado ajudam a suportar a estrutura da mangueira e a suportar cargas de pressão. O projeto do reforço deve corresponder ao diâmetro, pressão, comprimento e condições de operação exigidos.
Reforço de fio de aço espiral
Quando for necessário suporte de sucção ou vácuo, uma estrutura de reforço de fio de aço em espiral pode ser incorporada. Esta configuração deve ser especificada de acordo com as condições reais de vácuo, em vez de ser selecionada apenas com base no diâmetro da mangueira.
Camada externa de borracha
A camada externa de borracha oferece proteção contra a exposição ambiental e contribui para a resistência da mangueira ao envelhecimento externo e às condições operacionais.
Extremidades flangeadas
Os flanges fornecem uma conexão aparafusada prática entre a mangueira e a tubulação ou equipamento circundante. A JIDONGDA pode configurar aço carbono, aço inoxidável ou outros materiais de flange de acordo com a aplicação, padrão ou desenho do cliente.
Quais são as principais vantagens?
A seleção da mangueira flexível apropriada pode resolver vários desafios comuns em sistemas de transporte de grande diâmetro. As principais vantagens incluem:
- Capacidade de conexão flexível:O corpo de borracha permite certa flexão e deslocamento, tornando-o adequado para interfaces de equipamentos afetadas por vibração ou movimento.
- Transporte de grande fluxo:Um grande diâmetro interno pode suportar a transferência de meios de alto volume onde as condições do projeto exigem maior capacidade de fluxo.
- Integração conveniente de flange:As extremidades flangeadas podem ser combinadas com padrões comuns ou personalizadas de acordo com desenhos técnicos.
- Reforço adaptável:Reforço de tecido e estruturas opcionais de fio de aço em espiral podem ser selecionados de acordo com os requisitos de pressão e vácuo.
- Adaptabilidade à mídia:Compostos de borracha internos adequados podem ser selecionados para água, lama, lama mineral, areia, cascalho e outros meios específicos.
- Flexibilidade OEM e ODM:Diâmetro, comprimento, pressão, vácuo, temperatura, configuração do flange, composto de borracha e cor podem ser personalizados para aplicações não padronizadas.
Onde é comumente usado?
A aplicação de uma mangueira flangeada flexível de grande diâmetro se estende a todos os setores onde são necessárias transferências de materiais de grande volume e conexões flexíveis de equipamentos.
| Indústria | Aplicação Típica | Consideração principal |
|---|---|---|
| Mineração | Transporte de lama mineral e rejeitos | Abrasão, tamanho de partícula, concentração, pressão |
| Dragagem | Transferência de lama, lama e areia | Vácuo, abrasão, vazão, flexibilidade |
| Portas | Transporte de líquidos e materiais de grande fluxo | Diâmetro, compatibilidade média, correspondência de flange |
| Areia e cascalho | Misturas água-areia e transporte de partículas | Resistência ao desgaste e reforço |
| Máquinas de construção | Conexões flexíveis de bombas e tubulações móveis | Movimento, espaço de flexão, pressão |
| Transporte Industrial | Água industrial, lama e meios adequados | Temperatura, pressão, composto de borracha |
Para projetos que envolvam meios especializados ou condições operacionais severas, os compradores devem fornecer informações detalhadas sobre a aplicação antes de finalizar a construção da mangueira.
Quais parâmetros técnicos os compradores devem considerar?
Uma mangueira não deve ser selecionada apenas pelo diâmetro nominal. Uma especificação completa deve considerar os requisitos mecânicos, químicos, térmicos e de conexão da aplicação.
| Parâmetro | Por que é importante |
|---|---|
| Diâmetro interno | Determina a passagem de fluxo disponível e o tamanho da conexão. |
| Comprimento | Influencia a geometria da instalação, a margem de movimento e as condições de flexão. |
| Pressão de Trabalho | Determina o reforço necessário e a construção geral da mangueira. |
| Vácuo de trabalho | Importante para aplicações de sucção e seleção de estruturas de suporte a vácuo. |
| Temperatura de trabalho | Determina se o composto de borracha selecionado é adequado ao meio e ao meio ambiente. |
| Meio de transporte | Influencia a seleção do composto de borracha e os requisitos de resistência ao desgaste. |
| Taxa de fluxo | Ajuda a determinar o diâmetro apropriado e a configuração operacional. |
| Padrão de flange | Garante compatibilidade com o equipamento correspondente ou tubulação. |
As informações do produto JIDONGDA indicam que as conexões de flange podem ser configuradas de acordo com GB, DIN, ANSI, JIS, ASME ou desenhos do cliente. As especificações finais devem ser confirmadas com base no projeto real, e não assumidas a partir de uma descrição geral do catálogo.
Como os compradores devem selecionar a mangueira certa?
Para as equipes de compras industriais, fornecer informações operacionais completas na fase de cotação pode tornar a confirmação técnica mais eficiente. Uma folha de especificações útil deve incluir:
- Diâmetro interno necessário.
- Comprimento total da mangueira.
- Pressão de trabalho normal e máxima.
- Pressão de vácuo necessária para serviço de sucção.
- Tipo de meio de transporte.
- Temperatura operacional e ambiente.
- Taxa de fluxo necessária.
- Faixa de flexão ou deslocamento necessária.
- Padrão e dimensões do flange.
- Quantidade necessária e destino de entrega.
Aplicações abrasivas requerem informações adicionais. Por exemplo, projetos de pasta mineral devem identificar o tamanho e a concentração das partículas para que a borracha interna e a estrutura de reforço possam ser avaliadas adequadamente.
Os compradores também podem revisar soluções relacionadas, como mangueira de borracha flangeada de grande diâmetro, mangueira de borracha de dragagem de grande diâmetro e outras soluções de mangueira de borracha de grande diâmetro ao comparar diferentes requisitos de tubulação.
Como a vida útil pode ser mantida?
A instalação correta e a inspeção regular são importantes para manter o desempenho de qualquer mangueira de borracha industrial. Mesmo uma mangueira adequadamente projetada pode sofrer danos prematuros se for instalada incorretamente ou operada fora dos limites confirmados.
- Não exceda a pressão de trabalho, a pressão de vácuo ou a faixa de temperatura confirmadas.
- Evite esticar, torcer ou dobrar bruscamente a mangueira durante a instalação.
- Verifique a superfície externa da borracha quanto a rachaduras, protuberâncias, cortes e desgaste anormal.
- Inspecione as conexões do flange quanto a vazamentos e sinais de afrouxamento.
- Monitore as mangueiras usadas com meios abrasivos quanto a padrões de desgaste incomuns.
- Pare a operação e reavalie as condições de trabalho se forem observados danos estruturais ou colapso anormal da mangueira.
A instalação também deve garantir que as faces do flange, os furos dos parafusos, as superfícies de vedação e os componentes correspondentes estejam corretamente alinhados. A mangueira não deve ser forçada para uma posição que crie tensão mecânica desnecessária.
Perguntas frequentes
Quais são as principais vantagens de uma mangueira de borracha flangeada flexível de grande diâmetro?
Suas principais vantagens são a combinação de capacidade de transporte de grande diâmetro e capacidade de conexão flexível. Ele pode ser usado onde a vibração do equipamento, o deslocamento da tubulação, o desvio da instalação ou o movimento do equipamento móvel precisam ser acomodados.
A JIDONGDA pode fabricar o flange de acordo com os desenhos do cliente?
Sim. As configurações do flange podem ser confirmadas de acordo com padrões, dimensões, requisitos de conexão ou desenhos do cliente aplicáveis. O material do flange também pode ser selecionado de acordo com os requisitos do projeto.
Este tipo de mangueira pode ser usado para lama mineral?
Sim. Pode ser configurado para aplicações de pasta mineral. No entanto, o tamanho das partículas, a concentração da pasta, a vazão, a pressão, a temperatura e as condições de desgaste devem ser fornecidas para que o composto de borracha interno apropriado e a estrutura de reforço possam ser avaliados.
A mangueira pode ser personalizada para aplicações fora do padrão?
Sim. A personalização pode abranger diâmetro, comprimento, pressão, pressão de vácuo, temperatura, configuração do flange, composto de borracha e cor. Desenhos do cliente, amostras ou parâmetros técnicos detalhados podem ser usados durante a confirmação das especificações.
Que informações devo fornecer ao solicitar um orçamento?
As informações mais úteis incluem diâmetro interno, comprimento, pressão de trabalho, requisitos de vácuo, meio de transporte, temperatura, vazão, requisitos de flexão ou deslocamento, padrão de flange, dimensões de flange, quantidade e destino.
Qual é o prazo de entrega típico?
Os produtos padrão geralmente podem ser organizados dentro de aproximadamente 7 a 20 dias úteis, enquanto os produtos personalizados e especificações especiais devem ser confirmados de acordo com os requisitos reais do pedido.
Conclusão
Uma mangueira flexível de grande diâmetro bem selecionada pode fornecer uma conexão eficaz entre tubulações de alta capacidade e equipamentos onde estão envolvidos movimento, vibração, desvio de instalação ou meios exigentes. A combinação de construção de borracha flexível, camadas de reforço e conexões flangeadas torna esta mangueira adequada para uma ampla gama de aplicações de mineração, dragagem, porto, construção, areia e cascalho e transporte industrial.
JIDONGDA oferece suporte a configurações personalizadas com base em diâmetro, comprimento, pressão, vácuo, temperatura, meio de transporte, requisitos de flange e composto de borracha. Para projetos onde as especificações padrão da mangueira não podem corresponder totalmente às condições de instalação, o fornecimento de informações técnicas completas permite que a estrutura da mangueira e a configuração da conexão sejam avaliadas com mais precisão. Se você está procurando uma solução confiável para uma conexão de duto exigente,Contate-noscom seus desenhos, parâmetros operacionais ou requisitos de projeto para discutir uma solução de mangueira personalizada adequada com a JIDONGDA.
