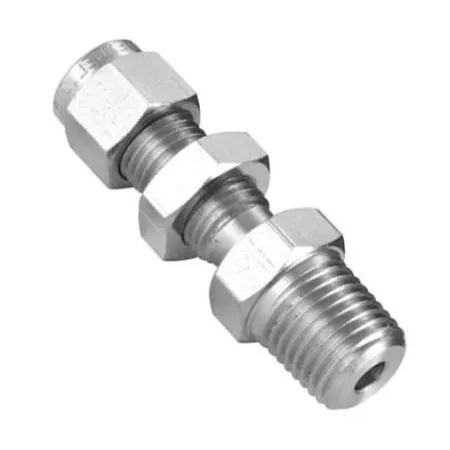

JIDONGDAfornece soluções de conexão industrial para aplicações de tubulação exigentes, e oVirola de aço inoxidável 316Lé uma opção importante para sistemas que exigem conexões confiáveis, resistência à corrosão e desempenho de serviço de longo prazo. Compreender as propriedades do material, o projeto da conexão e os requisitos de aplicação ajuda os compradores a selecionar o componente certo para seus projetos.
Uma ponteira é um componente pequeno, mas essencial em muitos sistemas de tubulação e manuseio de fluidos. Quando fabricado em aço inoxidável 316L, oferece uma combinação útil de resistência à corrosão, soldabilidade, durabilidade mecânica e compatibilidade com ambientes industriais exigentes. O baixo teor de carbono do 316L ajuda a reduzir o risco de sensibilização durante a soldagem, enquanto o seu teor de molibdênio melhora a resistência à corrosão localizada em comparação com o aço inoxidável 304 comum em muitos ambientes. Este guia explica como funciona uma ponteira de aço inoxidável, onde é usada, como avaliar suas especificações e o que os compradores devem considerar antes de fazer um pedido.
Índice
- O que é uma ponteira de aço inoxidável 316L?
- Principais propriedades e vantagens dos materiais
- Aplicações Industriais Comuns
- Como selecionar a ponteira certa
- Virolas de aço inoxidável 316L vs. 304
- Melhores práticas de instalação e manutenção
- Lista de verificação de compras para compradores industriais
- Perguntas frequentes
- Conclusão: Encontrando a solução de conexão certa
O que é uma ponteira de aço inoxidável 316L?
Uma ponteira de aço inoxidável é um acessório ou componente de conexão projetado para suportar a união, vedação, posicionamento ou retenção de tubos e tubulações, dependendo de seu projeto específico. As virolas são usadas em diferentes sistemas de conexão, incluindo acessórios de fixação sanitária e conjuntos do tipo compressão. A sua função precisa depende do padrão de conexão e da configuração dos componentes circundantes.
316L é um aço inoxidável austenítico de baixo carbono, comumente identificado como UNS S31603. Sua composição de liga inclui cromo, níquel e molibdênio. O cromo suporta a formação de uma camada superficial protetora passiva, enquanto o molibdênio melhora a resistência à corrosão por pites e frestas em muitos ambientes de serviço.
A letra “L” significa baixo carbono. Comparado com o aço inoxidável 316 padrão, o 316L tem um teor máximo de carbono mais baixo, geralmente 0,03% sob especificações comuns. Isto ajuda a reduzir a precipitação de carboneto de cromo e o risco associado de corrosão intergranular durante a soldagem.
No entanto, o termo “ponteira 316L” por si só não define todas as características do produto. Os compradores devem confirmar o estilo de conexão, as dimensões, o padrão de material aplicável, o acabamento superficial e as condições de serviço pretendidas antes de selecionar um componente.
Principais propriedades e vantagens dos materiais
1. Melhor resistência à corrosão
Uma das principais razões pelas quais os engenheiros especificam o aço inoxidável 316L é a sua resistência a muitos ambientes corrosivos. Seu conteúdo de molibdênio geralmente oferece melhor resistência à corrosão localizada do que o aço inoxidável 304, tornando-o útil em aplicações que envolvem certos produtos químicos de limpeza, fluidos de processo e ambientes industriais úmidos.
No entanto, o 316L não é à prova de corrosão. Soluções quentes de cloreto, altas concentrações de cloreto, depósitos e fendas mal projetadas ainda podem causar corrosão por pites ou em fendas. O desempenho real de uma ponteira depende da composição do fluido, temperatura, tempo de exposição, condição da superfície e procedimento de limpeza.
2. Boa soldabilidade
O baixo teor de carbono do 316L o torna uma escolha prática para conjuntos de tubulação soldada. Ajuda a reduzir o risco de sensibilização na zona afetada pelo calor quando são seguidos procedimentos de soldadura adequados. A soldagem correta, a limpeza pós-soldagem e a restauração adequada da superfície continuam importantes para manter a resistência à corrosão.
3. Durabilidade para Serviço Industrial
O aço inoxidável 316L combina resistência mecânica útil com tenacidade e ductilidade. Um terminal corretamente especificado pode fornecer um componente de conexão durável em sistemas industriais expostos a operação, limpeza e manutenção regulares.
Os limites reais de pressão e temperatura devem ser estabelecidos a partir do conjunto completo da conexão, incluindo o projeto do terminal tubular, componentes correspondentes, gaxetas ou elementos de vedação, método de instalação e classificações do fabricante. A qualidade do material por si só não é suficiente para determinar uma pressão de trabalho segura.
4. Adequação para sistemas limpáveis
Quando fabricados com acabamento superficial e geometria de conexão apropriados, os componentes 316L podem suportar sistemas de manuseio de fluidos laváveis. Isto é particularmente relevante para processamento de alimentos, produção de bebidas, biotecnologia e equipamentos farmacêuticos.
A adequação higiênica não vem apenas da liga. Também devem ser avaliados rugosidade superficial, qualidade da solda, controle de frestas, drenagem, passivação e atendimento à norma sanitária aplicável.
- Boa resistência geral à corrosão em muitos ambientes industriais.
- Melhor resistência à corrosão localizada em comparação com 304 em muitas condições contendo cloreto.
- Composição de baixo carbono que suporta fabricação soldada.
- Compatibilidade com processos adequados de polimento e passivação.
- Potencial para longa vida útil quando selecionado, instalado e mantido corretamente.
Aplicações Industriais Comuns
As ponteiras de aço inoxidável 316L podem ser usadas em vários sistemas de equipamentos de processamento e manuseio de fluidos. O projeto adequado depende se a conexão deve suportar limpeza sanitária, resistência química, desmontagem frequente ou instalação permanente.
Processamento de Alimentos e Bebidas
As linhas de produção de alimentos e bebidas geralmente exigem componentes resistentes à corrosão que possam tolerar lavagens e limpezas repetidas. Anilhas 316L adequadas podem ser usadas em conjuntos de tubulação para ingredientes líquidos, transferência de bebidas e equipamentos de processo. As superfícies de contato com o produto devem atender aos requisitos de higiene e materiais aplicáveis.
Equipamentos Farmacêuticos e Biotecnológicos
Instalações farmacêuticas e de biotecnologia podem usar componentes 316L em tubulações de processo limpo e equipamentos associados. Nessas aplicações, a rastreabilidade do material, o acabamento superficial, a inspeção da solda e a compatibilidade com os procedimentos de limpeza e esterilização podem ser tão importantes quanto o grau nominal da liga.
Processamento Químico
Alguns sistemas de transferência química se beneficiam da resistência à corrosão do aço inoxidável 316L. Antes de especificar uma ponteira, os engenheiros devem avaliar a concentração química exata, a temperatura operacional, a pressão e a exposição potencial a cloretos ou outras substâncias agressivas.
Sistemas Industriais de Fluidos e Instrumentação
Dependendo de sua configuração, uma ponteira pode fazer parte de conexões de tubulação, conjuntos de instrumentação, coletores de processo ou outros sistemas de fluidos industriais. A compatibilidade dimensional correta e a vedação segura são essenciais para ajudar a minimizar vazamentos e interrupções de manutenção.
Para obter mais informações sobre a seleção de materiais, os compradores podem consultar um recurso técnico reconhecido, como os recursos de instrumentação e adaptação da Parker, e comparar a orientação com os requisitos do seu próprio sistema.
Como selecionar a ponteira certa
A escolha de uma ponteira adequada exige mais do que apenas verificar a qualidade do material. Um componente tecnicamente apropriado deve corresponder ao sistema de tubulação, às condições operacionais e aos requisitos de qualidade relevantes.
1. Confirme o tipo de conexão
Determine se a aplicação requer uma ponteira de fixação sanitária, um componente de conexão de compressão ou outro projeto especializado. Essas configurações têm finalidades diferentes e não são automaticamente intercambiáveis.
2. Verifique as dimensões e compatibilidade
Verifique o diâmetro externo do tubo, as dimensões da conexão, a geometria correspondente e o padrão dimensional relevante. Para conexões do tipo braçadeira, confirme a compatibilidade entre o ferrolho, a gaxeta, a braçadeira e a tubulação conectada. Para sistemas de compressão, verifique a série completa de acessórios e as instruções de montagem do fabricante.
3. Avalie o ambiente operacional
Registre a pressão operacional normal e máxima, faixa de temperatura, meio de processo, produtos químicos de limpeza e frequência de manutenção esperada. Se o sistema manusear fluidos ricos em cloreto ou produtos químicos agressivos, solicite uma análise de compatibilidade do material em vez de presumir que o 316L é adequado.
4. Especifique o acabamento superficial e a documentação
Para aplicações higiênicas, defina o acabamento interno e externo necessário, a rugosidade da superfície quando aplicável e as expectativas de qualidade da solda. Pergunte ao fornecedor se estão disponíveis relatórios de testes de materiais, registros de inspeção dimensional ou outra documentação.
5. Confirme os requisitos de conformidade
Determine se o projeto requer uma especificação ASTM, EN, ASME, 3-A ou outra especificação específica aplicável. Nem todas as ponteiras atendem automaticamente a todos os padrões. Confirme o escopo específico do produto, material, acabamento e documentação antes da compra.
Virolas de aço inoxidável 316L vs. 304
Tanto o 304 quanto o 316L são aços inoxidáveis austeníticos amplamente utilizados, mas suas composições de liga e desempenho contra corrosão diferem. A tabela a seguir fornece uma comparação geral para apoiar a seleção preliminar de materiais.
| Item de comparação | Aço inoxidável 316L | Aço Inoxidável 304 |
|---|---|---|
| Tipo de material | Aço inoxidável austenítico de baixo carbono | Aço inoxidável austenítico |
| Elementos de liga típicos | Cromo, níquel e molibdênio | Cromo e níquel; normalmente nenhuma adição intencional de molibdênio |
| Resistência à corrosão localizada | Geralmente melhor em muitos ambientes contendo cloreto | Geralmente inferior a 316L em condições de cloreto comparáveis |
| Considerações sobre soldagem | O baixo carbono ajuda a reduzir o risco de sensibilização | O 304L é frequentemente preferido ao padrão 304 para aplicações soldadas que exigem menor teor de carbono |
| Aplicações comuns | Processos mais exigentes, sistemas higiênicos e sensíveis à corrosão | Equipamentos industriais em geral, alimentos e ambientes menos agressivos |
| Custo relativo do material | Geralmente mais alto | Geralmente mais baixo |
| Prioridade de seleção | Considere quando é necessária resistência adicional à corrosão | Considere quando as condições de serviço permitem e a eficiência de custos é importante |
Esta comparação é geral e não um substituto para a avaliação de engenharia. Nenhuma das ligas é imune a todos os ambientes corrosivos. Para aplicações soldadas, o 304L e o 316L são frequentemente comparados porque seu menor teor de carbono pode ajudar a reduzir o risco de sensibilização.
Melhores práticas de instalação e manutenção
Mesmo uma ponteira de alta qualidade pode falhar prematuramente se a conexão for instalada incorretamente ou exposta a condições de serviço inadequadas. Um procedimento documentado de instalação e manutenção ajuda a proteger a integridade do sistema de tubulação.
- Inspecione antes da montagem:Verifique o ferrolho quanto a amassados, arranhões, deformações, contaminação e corrosão visível.
- Limpe as superfícies de contato:Remova sujeira, óleo, partículas e resíduos que possam interferir na vedação ou no desempenho higiênico.
- Use componentes compatíveis:Combine o ferrolho com os componentes corretos de junta, braçadeira, tubulação ou conexão de compressão.
- Siga o procedimento de instalação:Use o método de soldagem, sequência de montagem e requisitos de aperto especificados para o tipo de conexão.
- Inspecione após a instalação:Examine as soldas e vedações e, em seguida, realize um teste de vazamento ou pressão apropriado de acordo com um procedimento aprovado.
- Mantenha um cronograma de limpeza:Remova depósitos e resíduos utilizando produtos químicos e procedimentos compatíveis com a liga e o processo.
- Investigue falhas recorrentes:Verifique se há exposição excessiva a cloretos, produtos químicos de limpeza inadequados, fendas, drenagem deficiente ou montagem incorreta.
Para sistemas de processos críticos, os intervalos de manutenção e os métodos de inspeção devem ser baseados no risco operacional, nos regulamentos aplicáveis e nas recomendações do fabricante do equipamento.
Lista de verificação de compras para compradores industriais
Antes de solicitar um orçamento para uma ponteira de aço inoxidável, prepare uma folha de especificações concisa. Isto ajuda os fornecedores a identificar a configuração correta e reduz o risco de receber componentes incompatíveis.
- Material:Confirme o grau 316L e o padrão de material exigido.
- Estilo de conexão:Especifique braçadeira sanitária, compressão, soldada ou outra configuração necessária.
- Dimensões:Forneça o tamanho da tubulação, as dimensões da conexão e os desenhos, quando disponíveis.
- Acabamento de superfície:Indique os requisitos de polimento, rugosidade ou passivação, se aplicável.
- Condições de serviço:Documente pressão, temperatura, composição de fluidos e produtos químicos de limpeza.
- Documentos de qualidade:Pergunte sobre certificados de materiais, registros de inspeção e requisitos de rastreabilidade.
- Detalhes do pedido:Confirme quantidade, embalagem, prazo de entrega e destino de entrega.
- Padrões do projeto:Identifique quaisquer requisitos sanitários, dimensionais ou regulatórios obrigatórios.
Para uma consulta específica do produto, os compradores podem revisar a página do produto Virola de aço inoxidável 316L e solicitar confirmação das dimensões disponíveis, projeto de conexão, documentação do material e outros detalhes técnicos antes de finalizar sua especificação.
Perguntas frequentes
1. Qual é a principal vantagem de uma virola de aço inoxidável 316L?
Sua principal vantagem é a combinação de resistência à corrosão, soldabilidade e durabilidade. O molibdênio no 316L geralmente melhora a resistência à corrosão localizada em comparação com o aço inoxidável 304, enquanto o baixo teor de carbono ajuda a reduzir o risco de sensibilização durante a soldagem.
2. O aço inoxidável 316L é adequado para aplicações alimentícias e farmacêuticas?
É amplamente utilizado no processamento de alimentos, produtos farmacêuticos e outros sistemas higiênicos. No entanto, a adequação depende do design específico do produto, do acabamento superficial, da rastreabilidade do material, dos requisitos de limpeza e dos padrões industriais aplicáveis. A qualidade do material por si só não estabelece conformidade regulatória ou sanitária.
3. Uma ponteira 316L pode resistir a todos os produtos químicos e soluções de cloreto?
Embora o 316L ofereça boa resistência a muitos meios corrosivos, ele ainda pode sofrer corrosão por pite, corrosão em frestas ou fissuração por corrosão sob tensão sob certas condições. A concentração química, a temperatura, a duração da exposição e o design dos componentes devem ser avaliados antes do uso.
4. Quais informações são necessárias para solicitar uma ponteira de aço inoxidável?
Forneça o tipo de material necessário, tipo de conexão, dimensões, condições operacionais, acabamento superficial, quantidade e quaisquer padrões aplicáveis. Desenhos, especificações de componentes correspondentes e requisitos de documentação podem ajudar o fornecedor a confirmar a compatibilidade.
5. Cada ponteira 316L atende aos padrões sanitários?
Não. A conformidade sanitária depende do projeto completo do produto, da qualidade de fabricação, do acabamento superficial, da documentação do material e do padrão específico envolvido. Solicite evidências específicas do produto se a conformidade com 3-A, ASME BPE ou outra norma for necessária para o seu projeto.
6. Como os compradores podem verificar a qualidade de uma ponteira 316L?
Solicite relatórios de testes de materiais relevantes, resultados de inspeção dimensional, dados de acabamento superficial e documentação de rastreabilidade. Para aplicações críticas, verifique se os documentos correspondem ao produto fornecido e às especificações exigidas.
Conclusão: Encontrando a solução de conexão certa
Uma virola de aço inoxidável 316L pode ser uma escolha confiável para sistemas de tubulação e manuseio de fluidos que exigem resistência à corrosão, conexões duráveis e compatibilidade com condições industriais exigentes. Seu desempenho depende não apenas do grau da liga, mas também da precisão dimensional, do projeto da conexão, do acabamento superficial, da qualidade da instalação e da química do ambiente operacional.
Para compradores que avaliam opções da JIDONGDA, a abordagem mais eficaz é definir primeiro os requisitos técnicos da aplicação e depois verificar as especificações do produto e a documentação de suporte. Se precisar de ajuda para identificar uma configuração adequada, confirmar dimensões ou discutir os requisitos do seu projeto,Contate-nospara solicitar informações sobre produtos e explorar uma solução de conexão adaptada à sua aplicação.
