Como uma mangueira de borracha flangeada para serviço pesado de grande diâmetro pode melhorar a confiabilidade em aplicações industriais exigentes

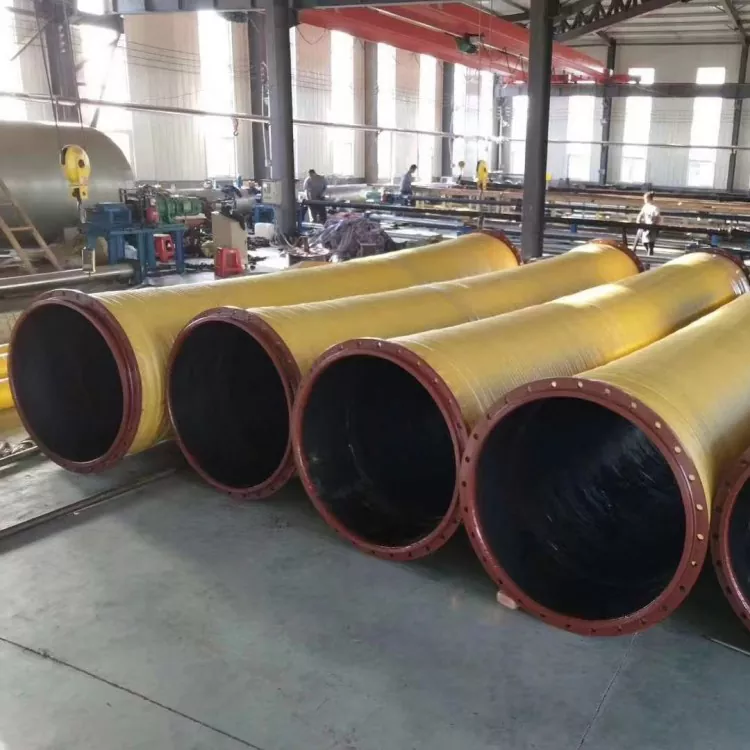

JIDONGDAfornece oMangueira de borracha flangeada para serviço pesado de grande diâmetropara aplicações exigentes de transporte industrial, incluindo mineração, manuseio de areia e cascalho, transporte de rejeitos e sistemas de equipamentos pesados. Com uma estrutura reforçada, opções de borracha resistente ao desgaste e conexões de flange configuráveis, ele ajuda os engenheiros a construir sistemas de transferência de fluidos e lamas adequados para condições operacionais desafiadoras.

Uma mangueira de grande diâmetro deve fazer mais do que mover material de um ponto a outro. Em operações pesadas, partículas abrasivas, pressão flutuante, vibração e cargas mecânicas podem acelerar o desgaste e aumentar os requisitos de manutenção. Escolhendo o certoMangueira de borracha flangeada para serviço pesado de grande diâmetrorequer a avaliação conjunta do meio transportado, do diâmetro interno, da estrutura de reforço, da pressão de trabalho, dos requisitos de vácuo, da temperatura e das dimensões do flange. Este guia explica como essas mangueiras funcionam, onde são usadas, como selecionar as especificações adequadas e quais práticas de manutenção ajudam a manter uma operação confiável. Ele também descreve os detalhes técnicos que os compradores devem confirmar com o fabricante antes de fazer um pedido.

Índice

1. Por que os sistemas industriais pesados ​​precisam de mangueiras de borracha especializadas?
2. Como é construída uma mangueira de borracha flangeada para serviços pesados?
3. Quais são os principais benefícios de uma mangueira flangeada de grande diâmetro?
4. Quais indústrias usam mangueiras de borracha flangeadas para serviços pesados?
5. Como você seleciona as especificações corretas da mangueira?
6. Como os principais fatores de seleção se comparam?
7. Como a instalação e a manutenção podem melhorar a vida útil?
8. Perguntas frequentes
9. Como você pode encontrar uma solução de mangueira adequada?

Por que os sistemas industriais pesados ​​precisam de mangueiras de borracha especializadas?

Os sistemas de transporte industrial geralmente operam sob condições que expõem rapidamente as limitações das mangueiras comuns. Quando um oleoduto transporta lama mineral, areia, cascalho ou rejeitos, as partículas sólidas entram em contato repetidamente com a parede interna. Com o tempo, esta abrasão pode reduzir a espessura da parede, enfraquecer a estrutura da mangueira e aumentar o risco de fugas.

Outros desafios incluem flutuações de pressão, vibração de equipamentos, espaço de instalação restrito e movimento entre componentes conectados. Em aplicações de sucção, a pressão negativa introduz outra consideração importante: a mangueira deve ter uma estrutura apropriada para resistir ao colapso sob as condições de vácuo especificadas.

A Mangueira de borracha flangeada para serviço pesado de grande diâmetroaborda esses desafios por meio da seleção de materiais, reforço e conexões finais específicos da aplicação. Seu grande diâmetro pode acomodar a transferência de material de alto volume, enquanto o arranjo do flange fornece uma interface definida com tubulações e equipamentos compatíveis.

No entanto, uma designação de serviço pesado não significa automaticamente que cada mangueira pode suportar qualquer pressão, temperatura ou meio abrasivo. A seleção correta da engenharia é essencial para um desempenho seguro e confiável.

Como é construída uma mangueira de borracha flangeada para serviços pesados?

O desempenho da mangueira depende da interação de vários componentes estruturais. Cada camada desempenha uma função diferente e a configuração final deve refletir o ambiente operacional real.

1. Camada interna de borracha

O tubo interno entra em contato direto com o meio transportado. Para materiais abrasivos como areia, lama mineral e rejeitos, o composto de borracha deve ser selecionado de acordo com o tamanho da partícula, concentração, características de fluxo e severidade de desgaste esperada.

A compatibilidade dos materiais também é importante. Um composto adequado para água pode não ser apropriado para óleo, produtos químicos agressivos ou serviços em altas temperaturas. Os compradores devem confirmar o material de revestimento recomendado com o fabricante, em vez de presumir que uma formulação de borracha se adapta a cada aplicação.

2. Camada de Reforço

O reforço fornece a resistência estrutural necessária para suportar as condições operacionais especificadas. Dependendo da aplicação, a construção pode incorporar múltiplas camadas de tecido de cordão ou outros materiais de reforço.

Quando houver sucção ou pressão negativa, pode ser necessário um fio de aço em espiral ou outra estrutura de suporte adequada. O projeto do reforço deve corresponder à pressão de trabalho, pressão de vácuo, comprimento da mangueira, condições de flexão e cargas mecânicas.

3. Cobertura externa de borracha

A cobertura externa ajuda a proteger o reforço contra exposição ambiental, abrasão superficial e danos mecânicos. A sua formulação deve reflectir as condições de instalação, incluindo o contacto com o equipamento circundante, a exposição às intempéries e o potencial contacto com óleos ou outras substâncias.

4. Conexões de flange

Os flanges criam a conexão mecânica entre a mangueira e a tubulação ou equipamento adjacente. Suas dimensões, materiais, arranjos de furos e superfícies de vedação devem corresponder à interface correspondente.

Dependendo dos requisitos do projeto, as configurações dos flanges podem ser especificadas de acordo com GB, DIN, ANSI, JIS, ASME ou desenhos do cliente, sujeitos a confirmação técnica. O alinhamento correto e componentes de vedação compatíveis são essenciais para reduzir vazamentos e evitar tensões desnecessárias na conexão.

Quais são os principais benefícios de uma mangueira flangeada de grande diâmetro?

Quando especificada corretamente, uma mangueira de borracha resistente pode oferecer diversas vantagens práticas para sistemas de transporte industrial.

• Transporte de alto volume:Um grande diâmetro interno suporta o movimento de quantidades substanciais de líquido ou de misturas sólidas-líquidas adequadas.
• Resistência à abrasão específica da aplicação:Um composto de borracha interna adequadamente selecionado ajuda a controlar o desgaste causado por partículas abrasivas.
• Construção reforçada:Um projeto de reforço adequado suporta a pressão necessária e as condições mecânicas de operação.
• Conexão de pipeline flexível:A construção de borracha pode acomodar certos movimentos e vibrações de instalação quando a mangueira é projetada e instalada corretamente.
• Interfaces de flange configuráveis:As dimensões da conexão e os arranjos dos flanges podem ser especificados para corresponder ao equipamento compatível.
• Personalização baseada em projeto:Diâmetro, comprimento, requisitos de pressão, materiais e detalhes de conexão podem ser revisados ​​de acordo com as necessidades individuais do projeto.

Esses benefícios dependem de engenharia, qualidade de fabricação e instalação adequadas. Uma mangueira dimensionada incorretamente ou operada fora de suas condições nominais pode sofrer falha prematura, mesmo que sua construção geral seja destinada a serviços pesados.

Quais indústrias usam mangueiras de borracha flangeadas para serviços pesados?

A combinação de grande diâmetro, construção reforçada e conexões configuráveis ​​torna esta categoria de mangueira útil em diversos setores industriais.

Mineração e Processamento Mineral

As operações de mineração podem usar mangueiras de grande diâmetro para transferir lama mineral, lama de minério e outras misturas abrasivas. A seleção do revestimento requer atenção às características das partículas, concentração, vazão e severidade do desgaste.

Manuseio de Areia, Cascalho e Rejeitos

As operações com areia e cascalho muitas vezes movem misturas contendo partículas duras que podem causar abrasão interna substancial. Uma mangueira adequadamente selecionada pode fornecer uma conexão flexível entre equipamentos de transporte compatíveis e seções de tubulação.

Portos e Projetos de Dragagem

A construção portuária e as operações de dragagem podem exigir a transferência de grandes volumes de água, sedimentos e misturas de lamas adequadas. Dependendo da instalação, a mangueira deve ser avaliada quanto às condições de sucção, movimento, flutuações de pressão e exposição ambiental.

Fabricação de Aço e Pesada

As siderúrgicas e outras instalações industriais pesadas podem usar mangueiras de borracha em sistemas selecionados de água industrial, lama e manuseio de materiais. A compatibilidade do meio, os limites de temperatura e a pressão operacional devem ser verificados para cada serviço.

Grandes bombas e equipamentos de engenharia

Grandes unidades de bombeamento e sistemas de engenharia podem se beneficiar de conexões de mangueira flexíveis onde o movimento ou a vibração do equipamento devem ser considerados. A mangueira deve ser instalada dentro do raio de curvatura permitido e não deve ser usada para compensar tubulações mal alinhadas ou sem suporte.

Como você seleciona as especificações corretas da mangueira?

Escolher uma mangueira apenas pelo diâmetro ou pelo preço de compra pode levar a problemas de compatibilidade e custos de substituição desnecessários. Uma avaliação sistemática ajuda os compradores a identificar uma configuração adequada antes do início da produção.

Etapa 1: Identifique o meio transportado

Descreva detalhadamente o material. Para lama, forneça a composição sólida, o tamanho das partículas, a concentração e quaisquer características incomuns de fluxo. Para líquidos, identifique a composição química e a temperatura. Esses detalhes ajudam a determinar se a borracha interna proposta é adequada.

Etapa 2: Confirme a pressão operacional e o vácuo

Especifique a pressão de trabalho normal e máxima, as flutuações de pressão e se o sistema opera sob sucção. Para serviço a vácuo, forneça a pressão negativa e as condições operacionais necessárias. A pressão de trabalho e a resistência ao vácuo são considerações de projeto separadas e devem ser verificadas de forma independente.

Etapa 3: determinar o diâmetro e o comprimento

Confirme o diâmetro interno necessário, o comprimento total, a disposição da conexão e o espaço de instalação. O projeto deve levar em conta os requisitos de fluxo, interfaces de equipamentos e condições de flexão permitidas.

Etapa 4: Combine o padrão do flange

Forneça o padrão de flange necessário ou um desenho técnico completo. Verifique o diâmetro externo do flange, a espessura, a quantidade de furos dos parafusos, o diâmetro dos furos dos parafusos, as dimensões do círculo dos parafusos e a face de vedação. O diâmetro nominal por si só é insuficiente para garantir a compatibilidade.

Passo 5: Definir Requisitos de Inspeção

Antes de fazer o pedido, defina o escopo da inspeção e os critérios de aceitação aplicáveis. Dependendo do projeto, isso pode incluir verificações dimensionais, inspeção de flanges, aparência, dureza, desempenho da borracha, testes de pressão ou testes de vácuo.

Métodos de teste, requisitos de amostra e limites de aceitação devem ser confirmados por escrito. Não presuma que todas as inspeções estão incluídas como padrão em todos os pedidos.

Como os principais fatores de seleção se comparam?

A tabela a seguir resume as principais considerações técnicas para diferentes ambientes de transporte. Estas são diretrizes de seleção, e não classificações garantidas de produtos.

Para obter uma recomendação personalizada, forneça esses detalhes ao fabricante juntamente com desenhos, fotografias de instalação ou especificações de mangueiras existentes, quando disponíveis.

Como a instalação e a manutenção podem melhorar a vida útil?

Mesmo uma mangueira bem projetada requer instalação correta e inspeção de rotina. A manutenção é particularmente importante em aplicações que envolvem meios abrasivos, ciclos de pressão e vibração de equipamentos pesados.

Melhores práticas de instalação

• Verifique se as dimensões do flange e as superfícies de vedação correspondem ao equipamento conectado.
• Alinhe a tubulação adjacente antes de apertar os parafusos do flange.
• Use juntas compatíveis e siga o procedimento de aperto dos parafusos especificado.
• Evite torcer a mangueira durante a instalação ou forçá-la em uma curva mais apertada do que o raio mínimo permitido pelo fabricante.
• Forneça suporte apropriado para conjuntos de mangueiras pesadas e tubulações conectadas.
• Mantenha a mangueira afastada de arestas vivas, cargas externas excessivas e fontes de calor prejudiciais.
• Confirme se o conjunto completo é adequado para a pressão, temperatura e meio transportado reais antes do comissionamento.

Lista de verificação de inspeção de rotina

• Inspecione o revestimento interno onde os métodos de acesso ou inspeção permitirem.
• Verifique a tampa externa quanto a rachaduras, cortes, reforços expostos e desgaste anormal.
• Procure protuberâncias, deformações, dobras ou sinais de danos estruturais.
• Inspecione as conexões do flange quanto a vazamentos, fixadores soltos e superfícies de vedação danificadas.
• Registre a pressão operacional, a temperatura e quaisquer alterações no material transportado.
• Substitua os conjuntos danificados de acordo com os procedimentos de segurança aplicáveis ​​e as orientações do fabricante.

A frequência das inspeções deve refletir a severidade da operação, o histórico de serviço e as consequências da falha. Se o meio, a pressão, as condições de vácuo ou o layout da instalação mudarem, reavalie as especificações da mangueira em vez de assumir que o conjunto existente permanece adequado.

Perguntas frequentes

1. Para que é usada uma mangueira de borracha flangeada para serviço pesado de grande diâmetro?

Ele foi projetado para aplicações de transporte exigentes que podem envolver grandes volumes de fluxo, meios abrasivos ou conexões de equipamentos pesados. As aplicações típicas incluem lama de mineração, manuseio de areia e cascalho, transporte de rejeitos, operações portuárias selecionadas e sistemas de transporte industrial.

2. Esta mangueira pode ser usada para transporte de rejeitos?

Sim, pode-se considerar uma configuração adequada para transporte de rejeitos. O fabricante deve avaliar o tamanho das partículas, a concentração de sólidos, a vazão, a pressão, a temperatura e o desgaste esperado antes de confirmar a estrutura e o revestimento apropriados da mangueira.

3. A construção reforçada sempre significa uma classificação de pressão mais alta?

Não. Serviço pesado geralmente se refere a uma configuração projetada para condições de serviço exigentes, mas não estabelece automaticamente uma classificação de pressão de trabalho mais alta. A pressão nominal depende da estrutura completa da mangueira e das condições operacionais especificadas.

4. As dimensões do flange podem ser personalizadas?

As configurações dos flanges podem ser revisadas de acordo com padrões reconhecidos ou desenhos do cliente, sujeitas a confirmação técnica. Os compradores devem fornecer as dimensões completas da conexão, incluindo o padrão do parafuso, a espessura do flange e os requisitos da face de vedação.

5. A mangueira pode ser usada em aplicações de sucção?

Potencialmente, desde que a construção selecionada seja especificamente adequada para a pressão negativa necessária. A classificação de vácuo necessária e qualquer reforço de suporte devem ser confirmados antes do uso. Uma mangueira com classificação de descarga não deve ser automaticamente considerada adequada para serviço de sucção.

6. Que informações os compradores devem fornecer ao solicitar um orçamento?

Forneça o diâmetro interno necessário, comprimento da mangueira, meio transportado, pressão de trabalho, requisitos de vácuo, se aplicável, faixa de temperatura, padrão de flange, condições de instalação, quantidade do pedido e requisitos de inspeção. Desenhos e fotografias podem ajudar a esclarecer necessidades incomuns de conexão ou instalação.

Como você pode encontrar uma solução de mangueira adequada?

Selecionando o certoMangueira de borracha flangeada para serviço pesado de grande diâmetroenvolve equilibrar capacidade de fluxo, resistência à abrasão, reforço, requisitos de pressão e vácuo, compatibilidade de flange e considerações de manutenção. Uma mangueira cuidadosamente especificada pode ajudar a reduzir o desgaste evitável, simplificar as conexões dos equipamentos e suportar operações de transporte industrial mais confiáveis.

A JIDONGDA oferece configuração e personalização de mangueiras orientadas para a aplicação com base nos requisitos do projeto. Quer o seu sistema lide com lama mineral, areia, cascalho, rejeitos ou outros meios compatíveis, compartilhe suas especificações técnicas e condições operacionais com a equipe de engenharia.Contate-noshoje para discutir sua aplicação, solicitar um orçamento personalizado e identificar uma configuração de mangueira adequada para seu equipamento e necessidades de projeto.
