JIDONGDAfornece oJunta de expansão de borracha de esfera duplapara sistemas de tubulações industriais que exigem isolamento confiável de vibração, compensação de movimento e flexibilidade de conexão. Projetado com corpo de borracha de esfera dupla, camadas de tecido reforçado e proteção de malha de aço inoxidável, este componente flexível é adequado para aplicações exigentes de tubulação envolvendo bombas, compressores, sistemas de água, ar, óleo, produtos químicos suaves e outros fluidos industriais.
Uma junta de expansão de esfera dupla foi projetada para absorver o movimento da tubulação e, ao mesmo tempo, ajudar a reduzir a vibração e a tensão transferidas dos equipamentos conectados para o sistema de tubulação. Comparada com uma estrutura de esfera única, sua geometria de duas esferas proporciona flexibilidade adicional e absorção de movimento. A JIDONGDA oferece juntas de dilatação de borracha reforçadas utilizando materiais como EPDM, NBR e Neoprene, com reforço de tecido multicamadas e uma camada externa de malha de aço inoxidável. Dependendo do projeto, as especificações disponíveis podem abranger as classes de pressão DN32–DN600, PN10/PN16/PN25 e faixas de temperatura de -20°C a +120°C, com compostos especiais disponíveis para temperaturas mais altas.
Índice
- O que é uma junta de expansão de borracha de esfera dupla?
- Por que é importante em sistemas de tubulação industrial?
- Como a junta é construída?
- Quais são as principais vantagens de desempenho?
- Quais especificações técnicas os compradores devem verificar?
- Onde pode ser usado?
- Como os compradores devem selecionar o modelo certo?
- O que deve ser considerado durante a instalação?
- Perguntas frequentes
- Como você pode solicitar uma solução personalizada?

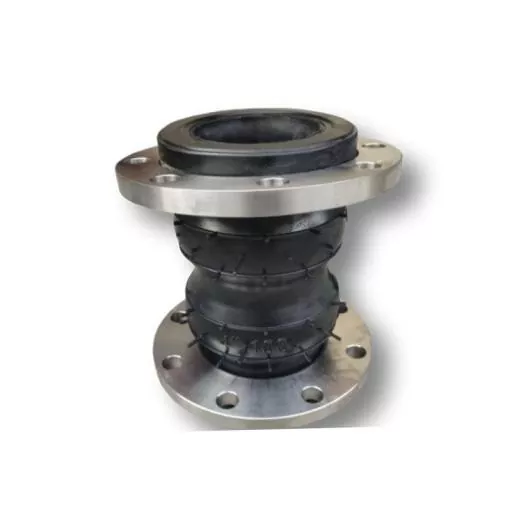

O que é uma junta de expansão de borracha de esfera dupla?
Uma junta de expansão de borracha de esfera dupla é um componente flexível de conexão de tubulação que consiste em duas seções esféricas de borracha. Seu objetivo principal é acomodar o movimento e reduzir a transmissão de vibração entre o equipamento e a tubulação conectada.
Ao contrário das conexões de tubos rígidos, a estrutura de borracha flexível pode responder ao movimento axial, lateral e angular. Isso torna a junta particularmente útil em equipamentos rotativos ou alternativos, onde vibrações e flutuações de pressão podem causar tensão adicional nas tubulações.
A configuração de esfera dupla é especialmente útil quando um sistema de tubulação requer maior flexibilidade e absorção de vibrações do que um conector convencional de esfera única pode fornecer. A geometria esférica distribui o movimento através do corpo de borracha flexível, em vez de concentrar todo o movimento num ponto de conexão rígido.
Para compradores que comparam juntas de expansão de borracha, o projeto de esfera dupla deve ser avaliado de acordo com a pressão operacional, temperatura, meio, requisitos de movimento, configuração do flange e condições de instalação.
Por que é importante em sistemas de tubulação industrial?
Dutos industriais raramente são expostos a condições completamente estáticas. As bombas iniciam e param, os compressores geram vibrações mecânicas, os fluidos criam flutuações de pressão e as mudanças de temperatura fazem com que os componentes conectados se expandam ou contraiam.
Sem flexibilidade adequada, estas forças dinâmicas podem ser transferidas diretamente para tubos, flanges, válvulas, bombas e outros equipamentos. Com o tempo, cargas repetidas podem contribuir para fadiga, tensão na conexão, vazamento ou desgaste prematuro dos componentes.
Uma junta de expansão flexível ajuda a isolar esses efeitos. Seu corpo de borracha proporciona uma zona de movimento controlada entre seções de tubulação rígida, enquanto camadas de reforço suportam a estrutura sob cargas operacionais.
- Absorve vibrações geradas pelo equipamento.
- Compensa o movimento do pipeline.
- Ajuda a reduzir a concentração de estresse em torno das conexões.
- Acomoda movimento térmico e tolerâncias de instalação.
- Suporta operação mais estável de sistemas de tubulação dinâmica.
- Ajuda a proteger os equipamentos conectados contra transmissão excessiva de vibração.
Como a junta é construída?
O desempenho de uma junta de expansão flexível depende muito de sua geometria, composto de borracha, estrutura de reforço e projeto de conexão. Uma configuração típica de esfera dupla reforçada combina várias camadas funcionais.
Corpo de borracha de esfera dupla
A geometria de duas esferas cria uma seção de trabalho flexível capaz de lidar com movimentos em múltiplas direções. A estrutura curva também permite a deformação sem depender de uma conexão totalmente rígida.
Reforço de tecido multicamadas
O reforço de tecido é incorporado ao corpo de borracha para melhorar a resistência à pressão e a durabilidade à fadiga. A estrutura de reforço é selecionada de acordo com a classe de pressão exigida e as condições de aplicação.
Proteção de malha de aço inoxidável
Uma camada externa de malha de aço inoxidável pode fornecer proteção mecânica adicional e suporte estrutural. É particularmente valioso em ambientes onde a junta de expansão está exposta a cargas dinâmicas e vibrações repetidas.
Conexão flangeada
As extremidades flangeadas proporcionam um método prático de conectar a junta flexível à tubulação existente. As dimensões corretas do flange, os padrões dos parafusos, a seleção da junta e o alinhamento são importantes para manter o desempenho da vedação.
Quais são as principais vantagens de desempenho?
O valor de uma junta de expansão de borracha de esfera dupla vai além da simples flexibilidade da tubulação. Sua construção aborda diversos desafios comuns encontrados em sistemas de tubulação industrial.
| Recurso de desempenho | Benefício de Engenharia | Requisito Típico |
|---|---|---|
| Geometria de esfera dupla | Proporciona maior flexibilidade e absorção de movimento | Sistemas de tubulação dinâmica |
| Reforço de tecido | Melhora a resistência à pressão e durabilidade à fadiga | Tubulações pressurizadas |
| Malha de aço inoxidável | Fornece proteção mecânica adicional | Ambientes de alta vibração |
| Flexibilidade de borracha | Reduz a transmissão de vibração | Bombas e compressores |
| Conexão flangeada | Suporta instalação e vedação estáveis | Redes de tubos industriais |
| Compostos de borracha personalizados | Permite adaptação a diferentes meios e temperaturas | Aplicações especializadas |
Estas características tornam o produto adequado para aplicações onde um conector rígido convencional pode não fornecer flexibilidade ou isolamento de vibração suficiente.
Quais especificações técnicas os compradores devem verificar?
A escolha de uma junta flexível deve começar com as condições operacionais reais, em vez de simplesmente selecionar um diâmetro nominal do tubo. As especificações a seguir são particularmente importantes ao avaliar um projeto de esfera dupla.
| Especificação | Faixa disponível/típica |
|---|---|
| Estrutura | Corpo de borracha de esfera dupla + reforço de tecido + malha de aço inoxidável |
| Materiais de borracha | EPDM, NBR, Neoprene, compostos customizados |
| Reforço | Tecido multicamadas e malha de arame de aço inoxidável |
| Pressão de Trabalho | PN10 / PN16 / PN25, dependendo da estrutura |
| Faixa de temperatura | -20°C a +120°C; compostos especiais até +150°C |
| Movimento | Compensação axial, lateral e angular |
| Tamanho nominal | DN32–DN600; tamanhos maiores disponíveis por personalização |
| Conexão | Acessórios flangeados ou de engenharia personalizada |
| Mídia compatível | Água, ar, óleo, produtos químicos suaves e fluidos industriais |
A seleção real deve sempre ser baseada no projeto completo do sistema. Pressão, temperatura, composição do fluido, amplitude de movimento, dimensões do flange e ambiente de instalação devem ser confirmados antes da produção.
Onde pode ser usado?
Uma conexão flexível de esfera dupla é particularmente relevante para sistemas de tubulação onde a vibração, o movimento ou o estresse mecânico não podem ser completamente eliminados.
Sistemas de bombas e compressores
Bombas e compressores são fontes comuns de vibração mecânica. A instalação de uma junta flexível próxima ao equipamento pode ajudar a limitar a transferência de vibração para a tubulação conectada.
Tubulação de Água e Fluidos
O tratamento de água, a circulação de água industrial e os sistemas gerais de transporte de fluidos podem usar juntas de expansão de borracha para acomodar o movimento, mantendo ao mesmo tempo conexões flexíveis.
Linhas de Processos Industriais
Os sistemas que transportam óleos compatíveis, ar, produtos químicos suaves e outros fluidos industriais podem usar diferentes compostos de borracha de acordo com a resistência necessária do meio.
Layouts de pipeline complexos
Onde múltiplas seções de tubos, conexões de equipamentos e tolerâncias estruturais criam desafios de alinhamento, uma junta flexível adequadamente selecionada pode fornecer capacidade de movimento adicional.
Como os compradores devem selecionar o modelo certo?
As equipes de compras devem fornecer informações operacionais detalhadas ao solicitar uma cotação. Isso permite que o fabricante combine o composto de borracha, o reforço, o tamanho, a classificação de pressão e a configuração da conexão com a aplicação real.
- Confirme o diâmetro do tubo:Identifique o DN necessário ou o tamanho nominal do tubo.
- Verifique a pressão operacional:Selecione uma classe de pressão adequada para condições operacionais normais e transitórias.
- Identifique a temperatura operacional:Considere a temperatura normal e a temperatura de pico potencial.
- Especifique o meio:Água, óleo, ar, produtos químicos e outros fluidos podem exigir diferentes compostos de borracha.
- Medir o movimento:Determine o movimento axial, lateral e angular esperado.
- Confirme as dimensões do flange:Os padrões dos furos dos parafusos e as dimensões da conexão devem corresponder à tubulação.
- Considere o ambiente de instalação:A exposição externa, a intensidade da vibração e o equipamento circundante podem afetar a configuração final.
Fornecer esses detalhes antecipadamente pode reduzir erros de especificação e tornar a personalização do OEM mais eficiente.
O que deve ser considerado durante a instalação?
Mesmo uma junta de expansão adequadamente projetada requer instalação correta. O corpo flexível não deve ser tratado como um substituto para o suporte ou alinhamento adequado do tubo.
- Verifique o alinhamento do flange antes de apertar os parafusos.
- Utilize juntas compatíveis e fixadores especificados corretamente.
- Evite estiramento, compressão ou torção excessivos durante a instalação.
- Certifique-se de que a tubulação adjacente esteja devidamente apoiada.
- Evite que objetos pontiagudos ou componentes externos danifiquem o corpo de borracha.
- Verifique se o movimento operacional permanece dentro da faixa de compensação projetada.
- Inspecione a junta periodicamente quanto a desgaste visível, rachaduras, deformações ou problemas de conexão.
A instalação adequada ajuda a junta a funcionar de acordo com o projeto pretendido e pode reduzir a carga mecânica desnecessária no elemento flexível.
Perguntas frequentes
1. Qual é a principal vantagem de uma Junta de Expansão de Borracha de Esfera Dupla?
A principal vantagem funcional é a sua capacidade de proporcionar maior absorção de movimentos e isolamento de vibrações através de uma estrutura flexível de esfera dupla.
2. Quais materiais estão disponíveis para o corpo de borracha?
As opções de materiais comuns incluem EPDM, NBR e Neoprene. Compostos de borracha personalizados também podem ser considerados quando o meio operacional ou a temperatura exigirem uma formulação específica.
3. Quais classificações de pressão estão disponíveis?
Dependendo da estrutura e dos requisitos da aplicação, as configurações podem ser projetadas para as classes de pressão de trabalho PN10, PN16 ou PN25.
4. Quais tamanhos podem ser personalizados?
A linha de produtos referenciada abrange DN32 a DN600, enquanto tamanhos maiores podem ser considerados de acordo com os requisitos do projeto e especificações de engenharia.
5. Pode ser usado próximo a bombas e compressores?
Sim. Bombas e compressores são locais de instalação típicos porque essas máquinas podem gerar vibrações e cargas dinâmicas que precisam ser isoladas das tubulações conectadas.
6. O tipo de conexão pode ser personalizado?
Sim. Conexões flangeadas estão disponíveis e acessórios personalizados podem ser desenvolvidos de acordo com a configuração da tubulação e os requisitos do projeto.
Como você pode solicitar uma solução personalizada?
Para compradores industriais, selecionar a junta flexível correta é uma combinação de especificações de produto e engenharia de sistema. A JIDONGDA fornece soluções personalizadas de juntas de expansão de borracha cobrindo diferentes diâmetros, compostos de borracha, estruturas de reforço, requisitos de pressão e configurações de conexão. Ao solicitar um orçamento, forneça o tamanho do tubo, a pressão operacional, a temperatura, o meio, os requisitos de movimento, as dimensões do flange e o ambiente de aplicação sempre que possível. Esses detalhes permitem ao fabricante avaliar a configuração apropriada com mais precisão.
Se você estiver adquirindo uma conexão flexível confiável para uma bomba, compressor, tubulação de água, sistema de processo industrial ou outra aplicação exigente,Contate-nospara discutir suas condições operacionais, requisitos de personalização, especificações técnicas e necessidades de pedidos em grandes quantidades com a JIDONGDA.
