Resumo do artigo: A junta de expansão de metal corrugadofornece flexibilidade controlada para tubulações industriais expostas a expansão térmica, vibração, flutuações de pressão e movimento mecânico. Ao usar uma estrutura de fole de aço inoxidável corrugado, ele pode compensar o deslocamento axial, lateral e angular, ao mesmo tempo que ajuda a reduzir a fadiga da solda, vazamento de flange e deformação relacionada ao estresse. Este guia explica seu princípio de funcionamento, principais especificações, opções de materiais, aplicações, fatores de seleção e vantagens para sistemas de dutos exigentes.
Índice
- O que é uma junta de dilatação de metal corrugado?
- Como funciona em tubulações industriais?
- Quais são as principais especificações técnicas?
- Quais são os principais benefícios?
- Onde é comumente usado?
- Como você deve selecionar o produto certo?
- Perguntas frequentes
- Considerações Finais
O que é uma junta de dilatação de metal corrugado?

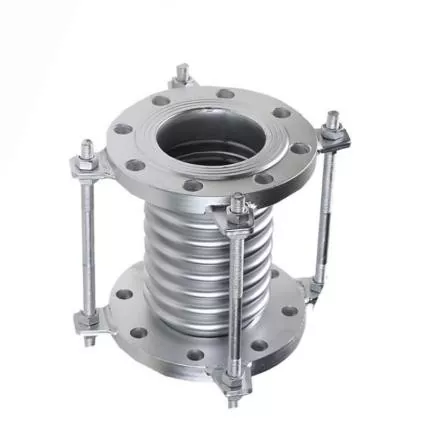

JIDONGDAfornece umJunta de expansão de metal corrugadoprojetado para proporcionar flexibilidade controlada à tubulação industrial sem sacrificar a estabilidade estrutural. Sua construção de fole corrugado permite que uma tubulação acomode movimentos causados por mudanças de temperatura, vibração de equipamentos, flutuações de pressão e estresse mecânico.
Ao contrário de uma seção de tubo rígido, uma junta de expansão cria uma área deliberadamente flexível dentro do sistema de tubulação. Quando uma tubulação aquece ou esfria, seu comprimento e posição podem mudar. Se esses movimentos forem restringidos, poderá acumular-se tensão excessiva em torno de soldas, flanges, válvulas, bombas e equipamentos conectados. Uma junta de expansão metálica adequadamente projetada ajuda a absorver esses movimentos antes que se tornem cargas prejudiciais.
Para compradores que avaliam juntas de expansão metálicas industriais, o material do fole, os requisitos de movimento, a classificação de pressão, a faixa de temperatura, o método de conexão e o ambiente de instalação devem ser considerados em conjunto.
Como funciona em tubulações industriais?
O princípio de funcionamento baseia-se na deformação elástica controlada do fole metálico corrugado. As múltiplas convoluções permitem que o fole flexione quando a tubulação conectada se move, enquanto a estrutura metálica mantém o limite de pressão.
Compensação de Expansão Térmica
As tubulações de alta temperatura se expandem à medida que as temperaturas do processo aumentam e se contraem à medida que caem. Em sistemas de vapor, caldeiras, produtos químicos, óleo e fluido térmico, ciclos repetidos de temperatura podem gerar movimentos substanciais. O fole corrugado absorve esse deslocamento e reduz a tensão transferida às seções rígidas do tubo.
Compensação Mecânica e de Vibração
Equipamentos industriais como bombas, compressores, ventiladores, turbinas e máquinas rotativas podem introduzir vibração nas tubulações conectadas. Uma junta de expansão adequadamente projetada pode acomodar movimentos controlados e ajudar a evitar que a vibração seja transmitida diretamente através de conexões rígidas de tubos.
Movimento Multidirecional
Dependendo do projeto do sistema, as juntas de dilatação metálicas podem compensar três categorias principais de movimento:
- Movimento axial:compressão ou extensão ao longo do eixo do tubo.
- Movimento lateral:deslocamento lateral de seções de tubos conectadas.
- Movimento angular:movimento rotacional entre seções de tubulação conectadas.
Quais são as principais especificações técnicas?
A escolha de uma junta de expansão deve começar com as condições operacionais reais, em vez de simplesmente selecionar um tamanho nominal de tubo. As informações do produto JIDONGDA abrangem foles de aço inoxidável com diferentes materiais e configurações de conexão para aplicações industriais.
| Parâmetro | Especificação típica | Consideração de Engenharia |
|---|---|---|
| Estrutura de fole | Fole de aço inoxidável corrugado | Fornece flexibilidade controlada e compensação de movimento |
| Material | SS304/SS316/SS321/ligas personalizadas | Selecione de acordo com temperatura, corrosão e compatibilidade de mídia |
| Pressão de Trabalho | PN10–PN40, dependendo do projeto | Deve corresponder às condições reais de operação e pressão |
| Faixa de temperatura | -80°C a +600°C, dependendo do material | A qualidade e o design do material determinam os limites de temperatura utilizáveis |
| Movimento | Axial/lateral/angular | O tipo e a magnitude do movimento devem ser calculados antes da seleção |
| Tamanho | DN15–DN300 | Versões roscadas geralmente cobrem diâmetros menores |
| Conexões | Roscado/flangeado/soldado | Escolha de acordo com o layout da tubulação e os requisitos de instalação |
| Mídia compatível | Vapor/água quente/óleo/gás/fluidos químicos | Confirme a compatibilidade do material com o meio real |
Pressão real, temperatura, movimento, frequência de ciclo e requisitos de fadiga devem ser confirmados para cada projeto. Projetos customizados podem ser considerados quando as configurações padrão não atendem às condições de instalação.
Quais são os principais benefícios?
1. Desempenho confiável em temperaturas elevadas
Os foles metálicos são particularmente adequados para aplicações onde as temperaturas excedem a faixa operacional prática de muitos componentes flexíveis convencionais. Dependendo da seleção do material e do design, a construção em aço inoxidável pode suportar ambientes térmicos exigentes.
2. Estresse reduzido no pipeline
O movimento térmico pode criar gradualmente cargas excessivas em pontos fixos e conexões de equipamentos. Ao introduzir flexibilidade controlada, a junta de expansão ajuda a redistribuir o movimento e reduzir a concentração de tensões em áreas críticas.
3. Melhor resistência à vibração
Onde as máquinas geram vibração contínua ou intermitente, uma conexão metálica flexível pode ajudar a isolar o movimento entre o equipamento e a tubulação. Isto pode contribuir para melhorar a estabilidade do sistema quando a junta é selecionada e instalada corretamente.
4. Opções flexíveis de instalação
Configurações rosqueadas, flangeadas e soldadas possibilitam a integração de juntas de expansão em diferentes arquiteturas de tubulações. Produtos roscados de pequeno diâmetro podem ser úteis em conexões de equipamentos compactos, enquanto projetos flangeados e soldados podem ser adequados para sistemas de tubulação industriais maiores.
5. Desempenho cíclico de longo prazo
A tubulação industrial pode passar por milhares de ciclos de aquecimento e resfriamento durante sua vida operacional. A geometria correta do fole, a seleção do material, a qualidade da conformação e o controle do movimento são, portanto, importantes para alcançar um desempenho confiável à fadiga.
Onde é comumente usado?
Uma junta de expansão de metal corrugado é valiosa sempre que a tubulação rígida deve acomodar deslocamento térmico ou movimento mecânico. As áreas de aplicação típicas incluem:
- Dutos de processamento petroquímico
- Usinas de geração de energia
- Sistemas de vapor e caldeira
- Sistemas HVAC de alta temperatura
- Equipamento de forno industrial
- Instalações de processamento de petróleo e gás
- Dutos de processamento químico
- Sistemas de engenharia naval
- Conexões de equipamentos mecânicos
- Sistemas de transporte de fluidos de alta temperatura
Por exemplo, uma tubulação de vapor que conecta uma caldeira a um equipamento a jusante pode sofrer uma expansão térmica significativa durante a inicialização. Sem compensação de movimento adequada, esta expansão pode colocar cargas adicionais nos suportes dos tubos e nos bicos dos equipamentos. Uma junta de expansão de fole corretamente projetada fornece uma área designada onde esse movimento pode ocorrer.
Como você deve selecionar o produto certo?
A seleção do produto deve ser baseada em dados de engenharia e não apenas na aparência ou no diâmetro nominal. Antes de solicitar um orçamento, os compradores devem preparar as seguintes informações:
- Diâmetro nominal do tubo:Identifique o tamanho do DN necessário e as dimensões da conexão.
- Temperatura operacional:Especifique as temperaturas normal, mínima e máxima.
- Pressão operacional:Inclui pressão de trabalho normal e máxima.
- Requisitos de movimento:Defina o movimento axial, lateral ou angular esperado.
- Mídia:Identifique se o sistema transporta vapor, água, óleo, gás, produtos químicos ou outro fluido.
- Requisitos materiais:Selecione SS304, SS316, SS321 ou outra liga adequada de acordo com o ambiente.
- Método de conexão:Determine se são necessárias extremidades roscadas, flangeadas ou soldadas.
- Condições de instalação:Considere o espaço disponível, suportes de tubos, guias, âncoras e conexões de equipamentos.
Também é importante distinguir uma junta de expansão de um conector flexível geral. As juntas de expansão são projetadas em torno de requisitos específicos de movimento e fadiga, portanto a geometria do fole e as restrições do sistema devem ser avaliadas como parte do projeto completo da tubulação.
Perguntas frequentes
Q1: Qual é o objetivo principal de uma junta de expansão de metal corrugado?
Seu objetivo principal é compensar a expansão térmica e o movimento mecânico controlado em sistemas de tubulação, ao mesmo tempo que reduz a tensão transferida para componentes rígidos.
Q2: As juntas de dilatação metálicas podem ser usadas para tubulações de vapor?
Sim. As juntas de expansão de fole de aço inoxidável são comumente aplicadas em tubulações de vapor e caldeiras, desde que o material selecionado, a classificação de pressão, a classificação de temperatura e a capacidade de movimento correspondam às condições operacionais.
Q3: Quais materiais são comumente usados?
As opções comuns incluem aço inoxidável SS304, SS316 e SS321. Ligas personalizadas também podem ser consideradas quando maior resistência à corrosão ou condições operacionais especializadas as exigirem.
Q4: As juntas de dilatação roscadas são adequadas para pequenas tubulações?
Sim. As configurações rosqueadas são particularmente adequadas para tubulações de menor diâmetro, conexões de equipamentos e instalações onde o espaço é limitado.
Q5: Qual é a diferença entre movimento axial, lateral e angular?
O movimento axial ocorre ao longo do eixo do tubo, o movimento lateral ocorre lateralmente e o movimento angular envolve rotação entre seções de tubo conectadas. O tipo de movimento necessário deve ser identificado antes de selecionar uma junta de expansão.
Q6: O produto pode ser personalizado?
Sim. Dependendo dos requisitos do projeto, a personalização pode envolver classe de material, tamanho, classificação de pressão, configuração de conexão e outros parâmetros de engenharia.
Considerações Finais
Uma engenharia adequadaJunta de expansão de metal corrugadopode desempenhar um papel importante na proteção de tubulações industriais contra expansão térmica, vibração, deslocamento mecânico e tensão acumulada. Com foles de aço inoxidável, múltiplas opções de conexão e parâmetros de engenharia configuráveis, ele pode ser adaptado a aplicações exigentes em geração de energia, petroquímica, processamento químico, HVAC, marinha e sistemas de fluidos de alta temperatura. JIDONGDA oferece suporte a soluções personalizadas de juntas de expansão de metal com base em requisitos específicos de tamanho, material, pressão, temperatura, movimento e conexão do projeto. Se você estiver selecionando uma junta de expansão para uma nova instalação ou substituindo um componente existente,Contate-nospara discutir suas condições operacionais e solicitar uma solução industrial adequada.
