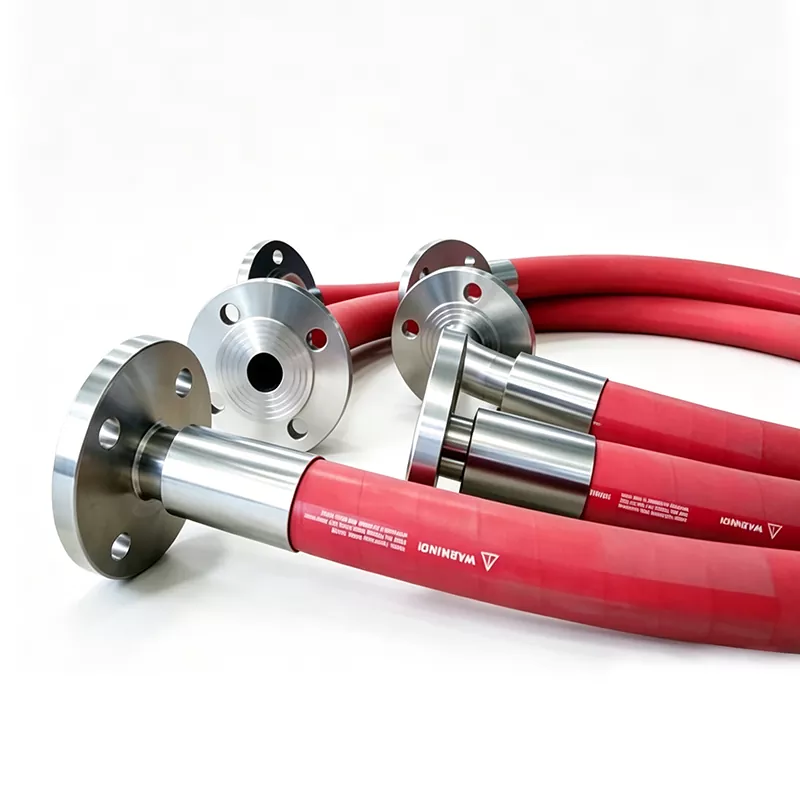

Mangueira de borracha para vapor de grande diâmetro

A mangueira de borracha para vapor de grande diâmetro JIDONGDA é adequada para várias condições severas de vapor de alta temperatura. Sua camada interna usa borracha sintética resistente ao calor, combinada com múltiplas camadas de reforço composto de fibra/fio de aço de alta resistência, garantindo desempenho estável sob alta temperatura, alta pressão e choque térmico repetido.

Uma gama completa de diâmetros de mangueira está disponível para atender a vários requisitos de vazão, tornando-a uma alternativa flexível às mangueiras metálicas rígidas em conexões temporárias, limpeza de equipamentos e cenários de desvio de tubulações.

Como fornecedor de alta qualidade com raízes na China, as fábricas da JIDONGDA alcançaram um processo de produção em circuito fechado, desde a composição da borracha até a montagem do produto acabado, controlando rigorosamente a qualidade em cada etapa para garantir a segurança e a vida útil dos clientes industriais, tanto no mercado interno quanto no internacional.

Indústrias Aplicáveis

1. Sistemas de transporte e aquecimento de vapor petroquímico

2. Equipamento industrial de limpeza a vapor de alta temperatura

3. Oleodutos de esterilização e desinfecção a vapor em fábricas de alimentos

4. Tubulações de suporte para secagem de papel

5. Manutenção e limpeza da sala de máquinas do navio

6. Tubulações auxiliares em usinas termelétricas

7. Desvios temporários para grandes tubulações industriais

Estrutura do Produto e Matérias-Primas

1. Camada interna de borracha: EPDM ou borracha fluorada resistente à temperatura, sem protuberâncias ou rachaduras sob ambiente de vapor saturado de longo prazo

2. Camada de reforço: trança de fibra multicamadas de alta resistência; reforço espiral de fio de aço opcional para condições de pressão ultra-alta

3. Camada externa de borracha: Borracha sintética resistente ao desgaste, resistente ao ozônio e antienvelhecimento, desempenho estável para uso externo de longo prazo

4. Juntas de flange: aço carbono/aço inoxidável opcional, personalização suportada, montagem por pressão fornece vedação mais forte

Tabela de especificações do modelo

Teste de desempenho e controle de qualidade

1. Teste de resistência a altas temperaturas: O meio é vapor saturado, temperatura aplicável 150 ℃ ~ 220 ℃; sem amolecimento, formação de bolhas ou delaminação após 72 horas de operação contínua

2. Teste de resistência à pressão: Pressão de trabalho 0,6–1,6 MPa, pressão de ruptura ≥ 3 vezes a pressão de trabalho; emprega pressão alternada de água e testes de impacto de vapor.

3. Teste de fadiga de pulso: Simula o choque térmico de partida e desligamento do vapor, contagem de ciclos ≥ 20.000 vezes, passa no padrão: sem delaminação, sem vazamento.

4. Teste de estanqueidade de inspeção completa: Todas as juntas de flange passam por testes de estanqueidade de 100%, padrão de fábrica: vazamento zero sob pressão nominal.

Caso Real de Aplicação Industrial

Estudo de caso: Retrofit de tubulação de esterilização a vapor em uma planta de processamento de alimentos de 2.000 toneladas/dia. Uma grande fábrica de lacticínios no Sudeste Asiático tinha tubos metálicos rígidos utilizados para esterilização a vapor na sua linha de produção, o que apresentava problemas como fluxo limitado, difícil desmontagem e adaptação, e elevados custos de construção.

Em 2024, a fábrica adquiriu uma mangueira de borracha a vapor de grande diâmetro feita sob medida da JIDONGDA, com pressão de trabalho de 1,0 MPa, resistência à temperatura de 180 ℃ e estrutura multicamadas reforçada com fibra. Os efeitos após um ano de uso contínuo são os seguintes:

1. O design de grande diâmetro aumenta o fluxo de entrega de vapor em 35%, reduz o tempo de esterilização e aumenta a capacidade de produção diária;

2. Excelente flexibilidade reduz a modificação do gasoduto e o tempo de construção em 60% em comparação com tubos metálicos;

3. As inspeções trimestrais não mostraram vazamentos, abaulamentos na camada interna de borracha e nenhum envelhecimento ou danos na camada externa;

4. Os custos gerais de manutenção de tubulações são reduzidos em 28% ao ano.

O cliente fez três recompras consecutivas e recomendou este produto à sua fábrica de papel parceira, estabelecendo uma parceria de fornecimento estável e de longo prazo.

Principais vantagens do produto

1. Excelente resistência a altas temperaturas: permanece estruturalmente inalterado, sem bolhas e sem delaminação, mesmo após transporte prolongado de vapor em alta temperatura.

2. Grande diâmetro e alta vazão: Disponível em especificações de grande diâmetro, adequadas para transporte industrial pesado de alto fluxo, melhorando a eficiência do sistema.

3. Flexível e fácil de instalar: Oferece melhor desempenho de flexão em comparação com tubos de metal rígidos, reduzindo a dificuldade de construção, os custos de mão de obra e o tempo de construção.

4. Reforço composto multicamadas: Forte resistência à ruptura, adequado para flutuações de pressão e condições de impacto de vapor instantâneo.

5. Resistência ao envelhecimento e à corrosão: A camada externa de borracha é resistente ao ozônio e aos raios UV, permitindo uma instalação externa de longo prazo.

6. Personalização total: Diâmetro interno, comprimento, classificação de pressão, material do flange e estrutura da junta podem ser personalizados de acordo com os requisitos do projeto.

Especificações de embalagem e entrega

1. Embalagem: Fixação em estrutura de aço + embalagem completa de filme à prova de umidade, evitando compressão e umidade durante o transporte de longa distância.

2. Transporte: Frete marítimo, frete aéreo e logística de engenharia especializada estão disponíveis.

3. Prazo de entrega: 7–25 dias úteis, ajustado de acordo com especificações personalizadas e quantidade do pedido.

Perguntas frequentes

Q1: Qual é a diferença entre a borracha interna de EPDM e a borracha interna de borracha fluorada em mangueiras de vapor de grande diâmetro?

A1: O EPDM oferece alta relação custo-benefício e é adequado para vapor abaixo de 200 ℃, amplamente utilizado nas indústrias alimentícia, de papel e química convencional. A borracha fluorada pode suportar vapor saturado em temperatura ultra-alta de 200–220 ℃ por longos períodos, resistindo a vestígios de corrosão química por vapor, tornando-a a escolha preferida para usinas petroquímicas e de alta temperatura. Ambos os materiais passaram no padrão de teste de envelhecimento em alta temperatura de 72 horas de nossa fábrica.

Q2: Esta mangueira de borracha a vapor de grande diâmetro pode ser instalada ao ar livre durante todo o ano?

A2: Sim. A camada externa usa uma fórmula especial de borracha resistente ao ozônio e aos raios UV, resistente ao sol, à chuva e ao envelhecimento atmosférico. Para instalação externa de longo prazo, recomendamos a versão reforçada com espiral de fio de aço para melhorar a resistência à compressão e prolongar a vida útil.

Q3: Como podemos confirmar a segurança contra ruptura de uma mangueira de vapor flangeada de grande diâmetro feita sob medida?

A3: Todas as mangueiras flangeadas personalizadas passam por testes de ruptura (mínimo 3 vezes a pressão de trabalho) e todas concluíram o teste de estanqueidade. Podemos fornecer um conjunto completo de relatórios de teste para envelhecimento em alta temperatura, fadiga de pulso e testes hidrostáticos para aceitação de projetos e arquivamento de segurança.
