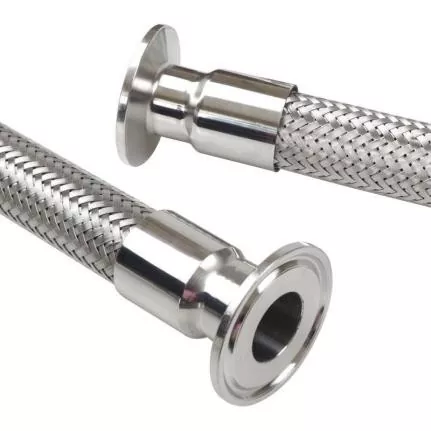

Mangueira metálica trançada com fio de aço

A mangueira metálica trançada com fio de aço JIDONGDA foi projetada especificamente para sistemas exigentes de transporte de fluidos e gases que exigem resistência à vibração, capacidade de acomodar desalinhamento e durabilidade sob condições extremas de temperatura e pressão. Ao contrário das mangueiras de borracha padrão ou da tubulação rígida, este produto combina a flexibilidade de um tubo metálico corrugado com a resistência à pressão fornecida por uma trança de arame. Isto permite a resolução de problemas industriais comuns, como dificuldades de instalação, falhas de tubulações rígidas induzidas por vibração e a curta vida útil das mangueiras tradicionais.

Os produtos estão em total conformidade com os padrões internacionais, incluindo GB/T 14525, ISO 10380 e EJMA. Graças a processos de fabricação refinados e a um sistema abrangente de controle de qualidade, nossos produtos atendem aos padrões industriais globais e são adequados para operação nos ambientes mais desafiadores.

Design de produto e vantagens materiais

1. Camada Ondulada Interna

Construída a partir de tubos corrugados (material: aço inoxidável graus 304, 316 ou 316L), esta camada oferece excelente resistência à corrosão e estabilidade de desempenho em altas e baixas temperaturas, garantindo ao mesmo tempo o fluxo desobstruído do meio sem risco de entupimento. Sua estrutura corrugada flexível acomoda deslocamentos em diversos planos (axial, lateral e angular), adaptando-se às deformações da tubulação sem comprometer a eficiência do transporte.

2. Camada de reforço de trança de arame

Consiste em uma camada protetora de trança de fio de aço inoxidável simples ou dupla, que aumenta significativamente a resistência à pressão e a integridade estrutural da mangueira. A trança apertada limita a expansão da mangueira interna sob alta pressão, protege contra impactos mecânicos externos e amortece as vibrações da tubulação, evitando assim danos à mangueira e vazamento de fluido durante operação prolongada.

Principais características e vantagens do produto

1. Resistência Térmica Excepcional: Faixa de temperatura operacional de -196°C a +600°C; capaz de transportar de forma confiável meios especializados (por exemplo, GNL criogênico, vapor de alta temperatura, óleo quente) sob condições operacionais extremas.

2. Segurança e durabilidade em alta pressão: faixa de pressão operacional de 6 a 250 bar com fator de segurança de ruptura de 3:1; resistente a picos repentinos de pressão, eliminando o risco de ruptura da tubulação.

3. Amortecimento eficaz de vibrações e proteção de equipamentos: Absorve vibrações contínuas de bombas, compressores e outros equipamentos; reduz o estresse no sistema de tubulação; protege o equipamento auxiliar e prolonga a vida útil geral do sistema.

4. Compensação automática para expansão e contração térmica: Compensa automaticamente os deslocamentos causados ​​por flutuações de temperatura, alivia o estresse da tubulação e evita rachaduras ou vazamentos nas juntas.

5. Resistência à corrosão e ao envelhecimento: Fabricado em aço inoxidável com tratamento de decapagem e passivação; resistentes a ácidos, álcalis e sais, tornando os produtos adequados para uso em ambientes agressivos das indústrias química e farmacêutica.

6. Flexibilidade de instalação e pedidos personalizados: Suporta vários métodos de conexão industrial (flangeada, rosqueada, soldada, conexão rápida); permite a personalização do comprimento da mangueira, número de camadas trançadas e design de montagem para atender aos requisitos específicos do projeto.

Rigoroso sistema de controle de qualidade

1. Teste simulado de condição de serviço

Testes abrangentes (incluindo exposição à pressão interna, simulação de vibração contínua, deslocamento axial, flexão repetida e simulação de expansão/contração térmica) reproduzem condições operacionais industriais de longo prazo do mundo real.

2. Principais parâmetros de controle

Engenheiros profissionais monitoram a estabilidade da seção corrugada, a integridade da trança, a qualidade da solda, a estanqueidade e a confiabilidade da fixação da conexão em todas as fases da produção, garantindo que nenhum produto defeituoso chegue ao cliente.

3. Testes especializados de desempenho dinâmico

Teste de impulso: Simula flutuações de pressão e tensões mecânicas combinadas para verificar a estabilidade estrutural, resistência à fadiga e durabilidade.

Teste de resistência de montagem: Teste de tração e carga de soldas e conjuntos de conexão para garantir fixação segura, estanqueidade e um alto nível de segurança estrutural.

Principais áreas de aplicação

1. Sector Energético: Equipamento de geração de energia, sistemas de transporte de vapor, equipamento de GNL e projectos de infra-estruturas energéticas.

2. Indústria Química: Plantas de produção química, transporte de meios corrosivos (ácidos, álcalis) e sistemas de tubulação de fábricas químicas.

3. Sistemas HVAC: Equipamentos de aquecimento, ventilação e ar condicionado; caldeiras industriais; e construir sistemas de ventilação e aquecimento.

4. Fabricação de Precisão: Processamento de alimentos, fabricação farmacêutica e transporte de fluidos em equipamentos de precisão.

5. Equipamentos Mecânicos: Conexões de bombas e compressores, sistemas hidráulicos e tubulações de equipamentos industriais.

Exemplos de aplicações industriais

Exemplo 1: Atualização da tubulação do sistema de resfriamento em uma fábrica de semicondutores

Uma grande instalação de fabricação de wafers semicondutores enfrentou problemas com desgaste prematuro e rachaduras em mangueiras de resfriamento de PVC padrão causadas por altas temperaturas e vibração do equipamento. Depois de substituí-las por mangueiras metálicas trançadas com fio de aço inoxidável JIDONGDA DN85 304, o sistema pôde acomodar mudanças de expansão/contração térmica de ±30 mm; as mangueiras absorveram efetivamente a vibração do equipamento e resolveram completamente os problemas relacionados ao vazamento de água e à degradação do material. O equipamento funcionou continuamente durante 27 meses sem vazamentos ou danos estruturais, melhorando significativamente a estabilidade do processo produtivo.

Exemplo 2: Projeto de transporte de vapor em alta temperatura em uma fábrica de produtos químicos

Uma fábrica de produtos químicos no sudeste da China operava tubulações de vapor a 280°C que estavam sujeitas a frequentes ciclos de expansão e contração térmica. Os tubos rígidos tradicionais eram propensos a fissuras por tensão, enquanto as mangueiras padrão não tinham resistência suficiente a altas temperaturas e pressões. O projeto utilizou mangueiras metálicas trançadas de fio de dupla camada JIDONGDA feitas sob medida. Graças à sua elevada resistência ao calor e à capacidade de compensar o deslocamento, as mangueiras funcionaram sem fugas durante um ano, reduzindo substancialmente a frequência de manutenção e diminuindo os custos operacionais.

Especificações técnicas

Perguntas frequentes

Q1: Quais tipos de aço inoxidável são usados ​​para mangueiras de metal JIDONGDA e como escolho o correto?

R: Oferecemos três materiais padrão: 304, 316 e 316L. A classe 304 oferece um equilíbrio ideal entre custo e desempenho, tornando-a adequada para aplicações industriais gerais (água, gás); o grau 316 oferece resistência superior à corrosão em ambientes ácidos e alcalinos, tornando-o ideal para a indústria química e aplicações marítimas; o grau 316L é um material com baixíssimo carbono projetado para uso em ambientes altamente agressivos e em temperaturas extremamente altas. A fabricação com outros materiais está disponível mediante solicitação.

Q2: As mangueiras de metal trançado com fio de aço JIDONGDA podem ser usadas para transportar vapor de alta temperatura por longos períodos?

R: Sim, eles podem. Este produto é otimizado para operação em alta temperatura e é adequado para transportar vapor e meios de alta temperatura dentro de uma faixa de temperatura de -196°C a +600°C. A trança de fio de aço de camada dupla garante estabilidade sob alta pressão, enquanto a soldagem de precisão evita vazamento de vapor; o produto é amplamente utilizado em caldeiras industriais e sistemas de vapor de usinas de energia, garantindo desempenho confiável e durável.

Q3: A JIDONGDA oferece fabricação personalizada de mangueiras de metal?

R: Sim, oferecemos uma gama completa de serviços de design e fabricação personalizados. O comprimento da mangueira, o número de camadas trançadas, os tipos de acessórios finais e o design do produto podem ser adaptados a layouts de tubulação específicos, bem como aos requisitos de pressão, temperatura e meio. Aproveitando nossas próprias instalações de produção e uma equipe de engenheiros qualificados, fornecemos soluções abrangentes projetadas para atender a todos os requisitos operacionais e de instalação para uma ampla gama de projetos industriais complexos.
