Mangueira de borracha hidráulica de alta pressão

Mangueiras de borracha hidráulica de alta pressão são usadas para transferir óleo hidráulico em máquinas e sistemas hidráulicos. Eles são projetados com um tubo interno, camada de reforço e cobertura externa para atender a diferentes requisitos de pressão e operação.

A JIDONGDA oferece opções de mangueiras hidráulicas para equipamentos de construção, máquinas agrícolas, equipamentos de mineração e aplicações industriais. Comprimentos personalizados e conjuntos de mangueiras estão disponíveis de acordo com as especificações do cliente.

O que é uma mangueira hidráulica de alta pressão?

Uma mangueira de borracha hidráulica de alta pressão é uma tubulação de pressão flexível usada para transportar óleo hidráulico ou outros fluidos hidráulicos compatíveis em sistemas hidráulicos. Normalmente é composto por um tubo interno, uma camada de reforço e uma cobertura externa.

O tubo interno entra em contato direto com o fluido transportado, a camada de reforço suporta a carga de pressão principal e a tampa externa protege a mangueira de fatores ambientais externos e danos mecânicos.

De acordo com diferentes pressões de trabalho, requisitos de impulso de pressão e ambientes operacionais, as mangueiras hidráulicas de borracha de alta pressão podem ser fabricadas com diferentes estruturas de reforço.

Mangueira Hidráulica Trançada com Fio de Aço

As mangueiras hidráulicas trançadas com fio de aço são adequadas para sistemas hidráulicos que requerem conexões flexíveis e desempenho de pressão correspondente. De acordo com modelos de produtos específicos, eles podem atender a diferentes classificações de pressão e requisitos de aplicação.

Mangueira hidráulica em espiral de fio de aço

As mangueiras hidráulicas em espiral de fio de aço são projetadas para sistemas hidráulicos que exigem pressão de trabalho específica e desempenho de impulso de pressão. Sua faixa de aplicação depende do modelo da mangueira, do projeto da estrutura de reforço e dos resultados de testes relevantes.

A capacidade de pressão das mangueiras hidráulicas de borracha de alta pressão não pode ser determinada apenas pela aparência, diâmetro ou número de camadas de fio de aço. A seleção final deve ser baseada no modelo específico do produto, nos parâmetros técnicos, nos padrões aplicáveis ​​e nos resultados dos testes.

Compatibilidade com Fluidos Hidráulicos

Por que a compatibilidade do fluido hidráulico é importante?

Os sistemas hidráulicos geralmente utilizam óleo hidráulico, mas diferentes equipamentos podem operar com diferentes tipos de fluidos de trabalho.

Se o fluido hidráulico for incompatível com o material do tubo interno da mangueira, poderá causar inchaço, endurecimento, amolecimento, rachaduras ou degradação do desempenho, o que pode afetar a vida útil da mangueira e a segurança operacional.

Ao selecionar uma mangueira de óleo hidráulico, as seguintes informações devem ser confirmadas:

· Tipo de fluido hidráulico

· Composição do Fluido

· Temperatura de trabalho

· Pressão Operacional

· Condições Ambientais

As informações de seleção comuns incluem óleos hidráulicos de base mineral, fluidos hidráulicos sintéticos e outros meios hidráulicos específicos.

A compatibilidade com diferentes fluidos precisa ser confirmada de acordo com a formulação real, o material do tubo interno e as condições operacionais. Não se pode presumir que a mesma mangueira hidráulica seja adequada para todos os óleos hidráulicos, fluidos sintéticos ou fluidos à base de água.

Se um sistema hidráulico utilizar fluidos especiais, recomenda-se fornecer o nome do fluido e informações técnicas para que a compatibilidade do material da mangueira possa ser posteriormente confirmada.

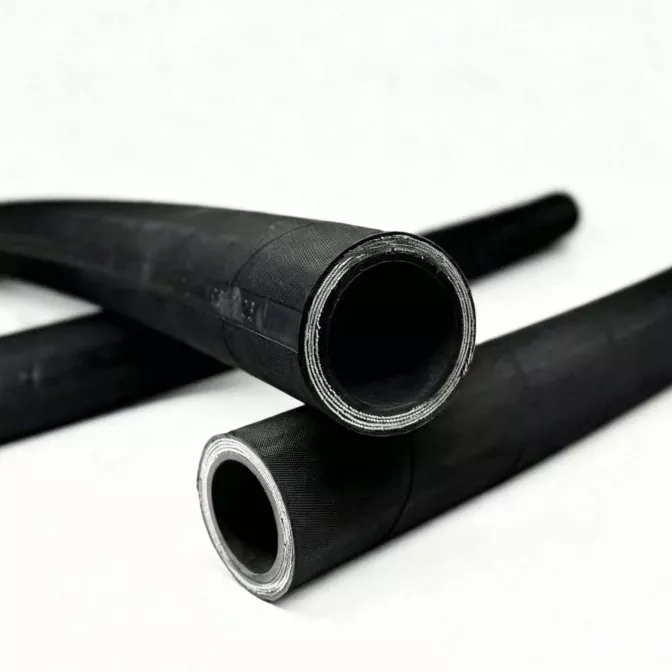

Construção de mangueira

Uma mangueira de borracha hidráulica de alta pressão típica geralmente consiste nos seguintes componentes:

01｜Tubo Interno

O tubo interno entra em contato direto com o fluido hidráulico.

As principais considerações incluem:

· Resistência ao óleo

· Compatibilidade de fluidos

· Resistência à temperatura

· Flexibilidade

O material e a espessura do tubo interno devem ser selecionados de acordo com o modelo específico da mangueira e as condições operacionais.

02｜Camada de Reforço

A camada de reforço é uma estrutura chave que determina a capacidade de pressão da mangueira.

De acordo com a série do produto e os requisitos de pressão, a mangueira pode adotar estruturas de reforço trançadas com fio de aço ou em espiral de fio de aço.

A seleção deve considerar:

· Pressão de Trabalho

· Pressão de ruptura

· Requisitos de impulso de pressão

· Diâmetro da mangueira

· Raio de curvatura mínimo

· Condições de Instalação

Para sistemas hidráulicos com mudanças frequentes de pressão, também é necessário confirmar se a mangueira atende ao desempenho de impulso de pressão exigido.

03｜Capa Externa

A cobertura externa fornece proteção externa para a estrutura de reforço.

De acordo com o ambiente operacional, os seguintes fatores podem precisar ser considerados:

· Resistência à abrasão

· Resistência às intempéries

· Resistência a óleo e graxa

· Resistência ao ozônio

· Proteção Mecânica

04｜Conexões Hidráulicas e Conjunto de Mangueiras

Mangueiras de borracha hidráulica de alta pressão podem ser equipadas com acessórios adequados de acordo com os requisitos de conexão do equipamento para formar um conjunto de mangueira hidráulica.

As opções de adaptação disponíveis incluem:

· Acessórios retos

· Acessórios de cotovelo de 45°

· Conexões de cotovelo de 90°

· Acessórios de rosca métrica

· Acessórios roscados BSP

· Acessórios JIC

· Acessórios ORFS

· Acessórios de flange

O tipo específico de conexão, a especificação da rosca, o método de vedação e os parâmetros de crimpagem precisam ser confirmados de acordo com as interfaces do equipamento e os requisitos do produto.

A mangueira, as conexões e os parâmetros de crimpagem devem ser considerados como um sistema de montagem correspondente. Diferentes especificações de componentes não devem ser misturadas aleatoriamente.

Especificações Técnicas

Pressão e temperatura de trabalho

A pressão de trabalho, a pressão de ruptura e a temperatura de trabalho são parâmetros técnicos diferentes e não podem substituir-se.

A pressão de trabalho permitida de uma mangueira é afetada por fatores que incluem diâmetro interno, estrutura de reforço, modelo do produto, temperatura e condições operacionais. Quando a temperatura aumenta, a pressão de trabalho permitida de algumas mangueiras pode precisar ser ajustada adequadamente.

Para sistemas hidráulicos com pulsos de pressão contínuos ou frequentes, também é necessário confirmar se o desempenho do impulso de pressão atende aos requisitos do equipamento.

Portanto, os compradores devem selecionar o modelo de mangueira apropriado de acordo com a aplicação real e confirmar o desempenho final com base nos dados técnicos do produto e nos resultados reais dos testes.

Aplicações Típicas

Máquinas de construção — Escavadeiras, carregadeiras, guindastes e outros equipamentos hidráulicos.

Máquinas Agrícolas — Tratores, colheitadeiras e equipamentos agrícolas.

Equipamentos Industriais — Prensas hidráulicas, unidades de energia e máquinas industriais.

Equipamentos de mineração — Sistemas hidráulicos operando em ambientes industriais exigentes.

Equipamentos de manuseio de materiais — Empilhadeiras, equipamentos de elevação e outras aplicações hidráulicas.

A mangueira deve ser selecionada de acordo com as condições de funcionamento do equipamento.

Certificações e Documentos da Empresa

Certificação do Sistema de Gestão da Qualidade

Certificação do Sistema de Gestão Ambiental

Certificado de patente de mangueira hidráulica de alta pressão

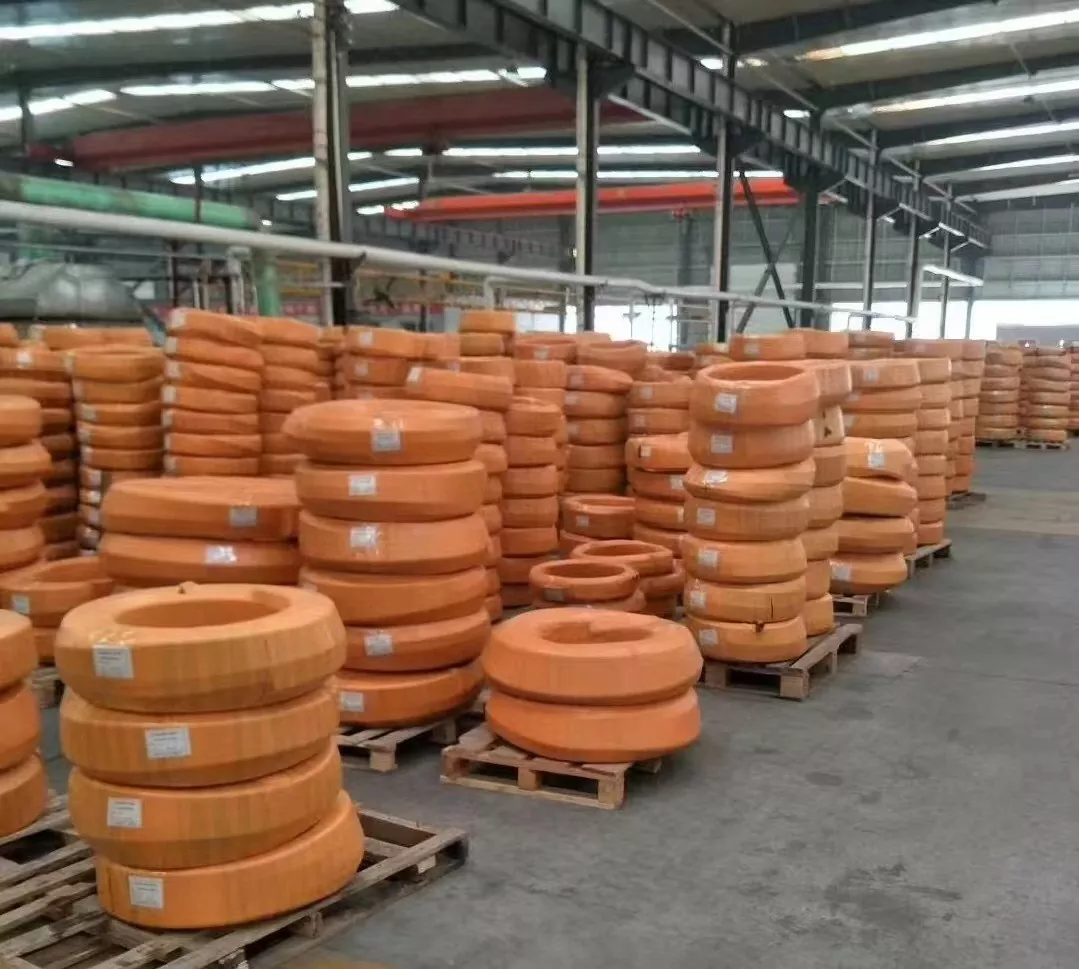

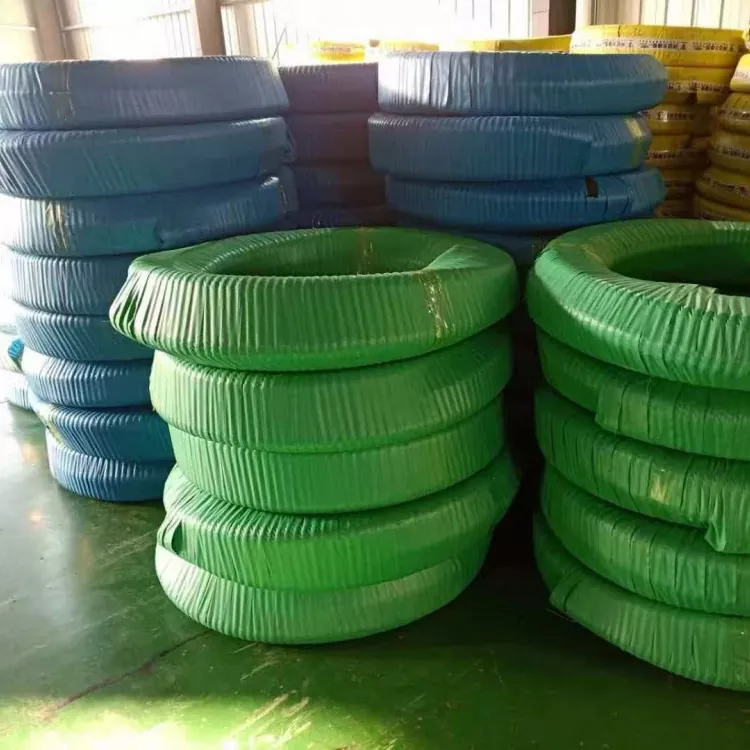

Capacidade de fábrica e produção

Por que escolher mangueiras JIDONGDA?

A JIDONGDA fornece mangueiras hidráulicas para diferentes aplicações industriais e pode coordenar o fornecimento de produtos de acordo com as necessidades do cliente.

· Opções de mangueira trançada e espiral de fio de aço

· Tamanhos e comprimentos personalizados

· Conexões hidráulicas e conjuntos de mangueiras

· Especificações OEM e fora do padrão

· Correspondência de produtos com base em desenhos ou amostras

· Soluções de fornecimento flexíveis para diferentes projetos

Instalação e Manutenção

· Selecione a classificação de pressão correta para seu sistema hidráulico.

· Confirme a compatibilidade entre o fluido hidráulico e o material da mangueira.

· Evite flexão excessiva, torção e abrasão externa.

· Use acessórios compatíveis e as especificações de crimpagem corretas.

· Inspecione regularmente quanto a rachaduras, protuberâncias, vazamentos e acessórios danificados.

Pare de usar uma mangueira danificada e siga os procedimentos de segurança do fabricante do equipamento antes da inspeção ou substituição.

Perguntas frequentes

Q1. Para que é usada uma mangueira hidráulica de alta pressão?

Mangueiras hidráulicas de alta pressão são usadas para transferir óleo hidráulico ou fluidos hidráulicos compatíveis em sistemas hidráulicos, incluindo máquinas de construção, equipamentos industriais, máquinas agrícolas e outras aplicações hidráulicas.

Q2. Qual é a diferença entre mangueiras hidráulicas trançadas e espirais?

As mangueiras trançadas de fio de aço e em espiral de fio de aço usam diferentes estruturas de reforço. Suas classificações de pressão, flexibilidade e desempenho do impulso de pressão dependem do projeto específico do produto e das especificações aplicáveis.

Q3. Que pressão de trabalho sua mangueira hidráulica pode suportar?

A pressão de trabalho permitida depende da série da mangueira, do diâmetro interno, da estrutura de reforço e das condições de operação. Forneça a pressão necessária e o tamanho da mangueira para seleção do modelo.

Q4. Você pode fornecer mangueiras hidráulicas com conexões?

Sim. Os conjuntos de mangueiras hidráulicas podem ser fornecidos de acordo com especificações de mangueiras e conexões compatíveis, sujeitos à disponibilidade do produto e aos requisitos de personalização.

Q5. Quais fluidos hidráulicos são compatíveis com suas mangueiras?

A compatibilidade depende do tipo de fluido hidráulico, do material do tubo interno, da temperatura e das condições de operação. Forneça o nome do fluido e informações técnicas relevantes para confirmação.

Q6. Você pode personalizar o comprimento e os acessórios da mangueira?

Sim. Comprimentos personalizados e acessórios compatíveis podem ser avaliados de acordo com desenhos do cliente, amostras ou especificações técnicas.

P7. Vocês fornecem fornecimento de mangueira hidráulica OEM?

Sim. Fornecimento OEM e soluções de produtos personalizados estão disponíveis de acordo com as especificações do produto confirmadas e requisitos do pedido.

Q8. Quais informações são necessárias para uma cotação de mangueira hidráulica?

Recomendamos fornecer:

Diâmetro interno + Pressão de trabalho + Fluido hidráulico + Temperatura + Comprimento + Tipo de montagem + Quantidade

Q9. Como escolho o fornecedor certo de mangueiras hidráulicas de alta pressão?

Escolha um fornecedor que possa ajudar a verificar as classificações de pressão, compatibilidade de fluidos, estrutura de reforço, especificações de montagem e documentação do produto. A seleção final deve ser baseada nas condições operacionais reais e nas especificações confirmadas do produto.

Q10. Quais padrões estão disponíveis para suas mangueiras hidráulicas?

As mangueiras hidráulicas podem ser projetadas ou fornecidas de acordo com as normas SAE ou EN aplicáveis, dependendo da série real do produto. Especifique o padrão exigido para que a conformidade do produto possa ser confirmada.
