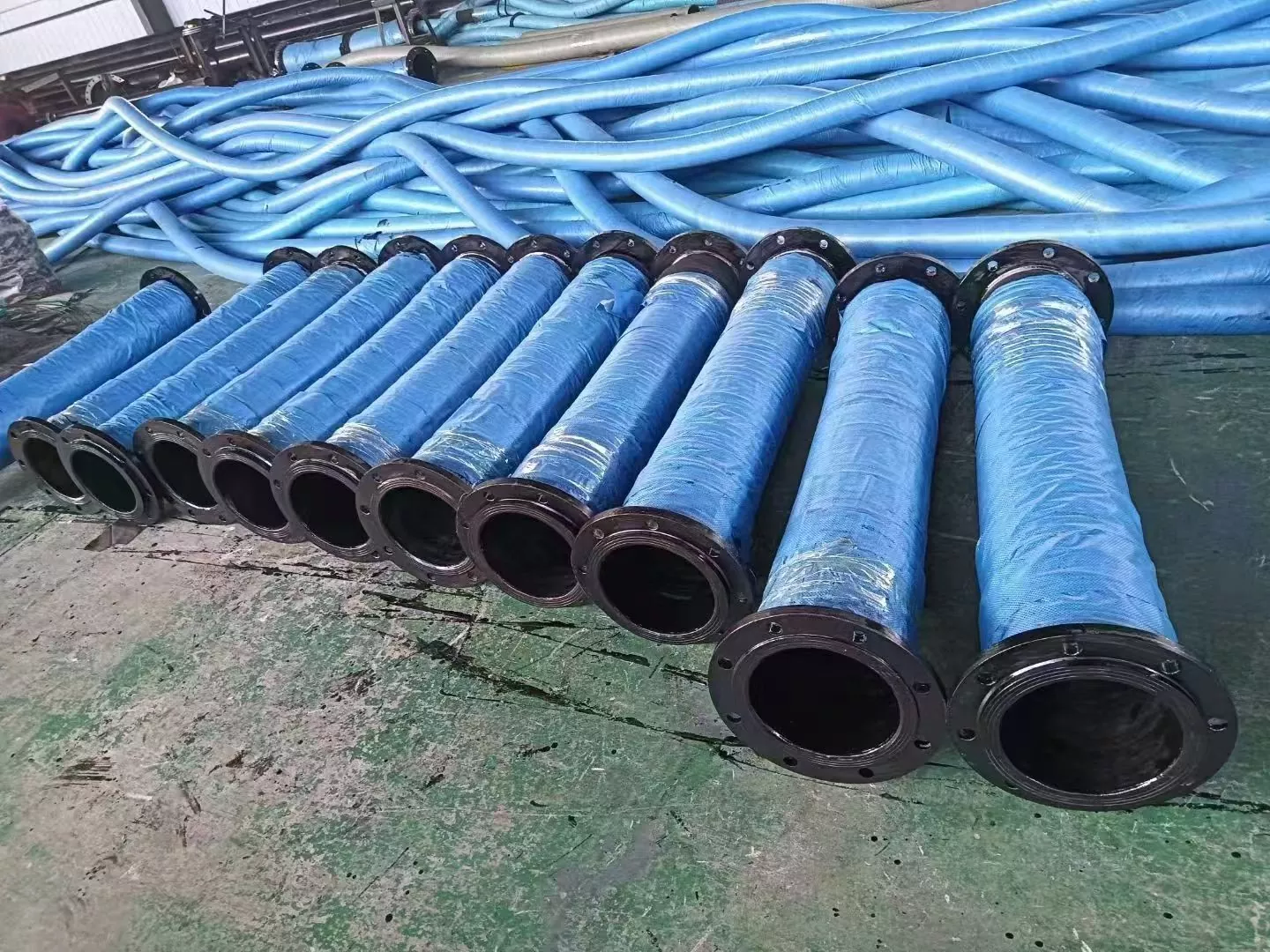

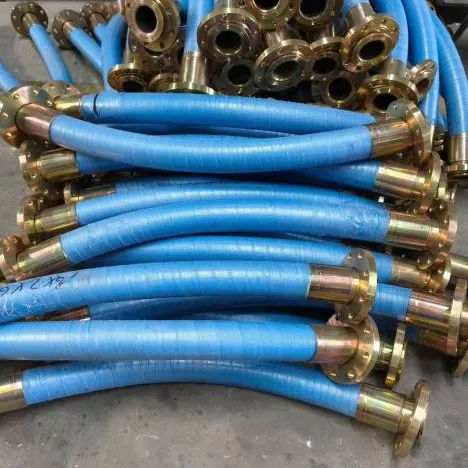

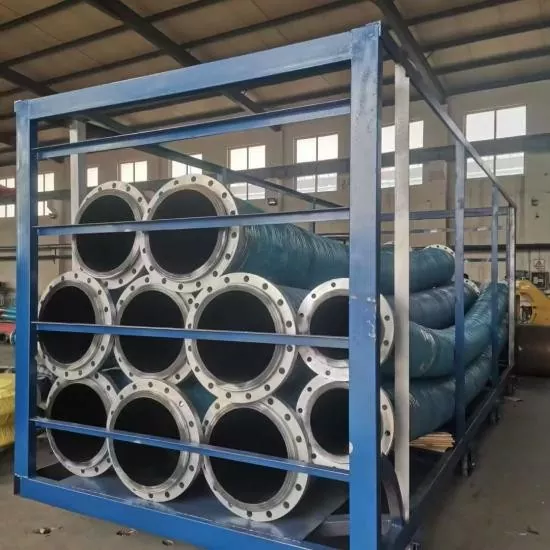

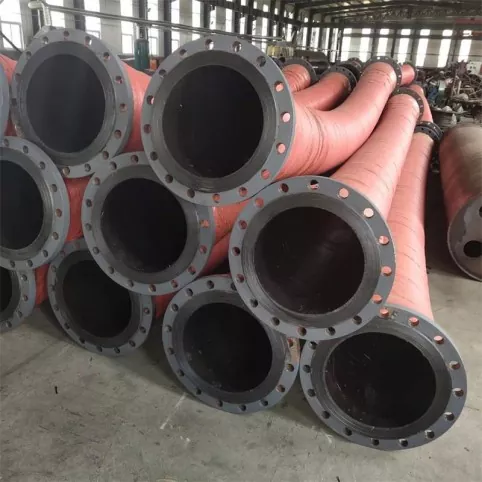

Mangueira de borracha flangeada de sucção e descarga de grande diâmetro

A mangueira de borracha flangeada de sucção e descarga de grande diâmetro é um tipo de mangueira industrial usada para transporte flexível de meios de grande fluxo. Resolve principalmente a adaptação das condições de conexão, deslocamento e sucção/descarga entre tubulações fixas e bombas, equipamentos ou sistemas de tubulações móveis.

De acordo com as informações existentes do produto, esta série é usada principalmente para o transporte de água, água do mar, chorume, chorume mineral, areia, cascalho, rejeitos e alguns líquidos industriais.

A mangueira JIDONGDA pode configurar produtos de acordo com especificações do cliente, parâmetros técnicos, desenhos ou condições operacionais reais.

Durante a compra, é recomendado confirmar o diâmetro interno, comprimento, pressão de trabalho, pressão de vácuo, meio, temperatura e padrão de flange para garantir que a estrutura da mangueira corresponda ao sistema de tubulação real.

Comparado com mangueiras comuns usadas principalmente para transporte de pressão positiva, este produto adiciona uma opção de suporte de fio de aço em espiral na estrutura, que pode fornecer suporte para aplicações de sucção e vácuo.

A camada de reforço de tecido multicamadas/tecido de cordão é usada para suportar a pressão de trabalho, enquanto a borracha interna e a borracha externa são selecionadas de acordo com o meio, temperatura e ambiente operacional.

Princípio de funcionamento e combinação estrutural

A mangueira de borracha flangeada de sucção e descarga de grande diâmetro consegue o transporte de mídia por meio da combinação de:

Camada Interna de Borracha + Camada de Reforço + Estrutura em Arame de Aço Espiral (conforme configuração do modelo) + Camada Externa de Borracha + Flanges Finais

Durante a operação de descarga, a pressão interna é suportada principalmente pela camada de reforço.

Durante a operação de sucção ou vácuo, a estrutura de arame de aço em espiral fornece suporte circunferencial, ajudando a reduzir o risco de achatamento e colapso da mangueira.

Os flanges finais são usados ​​para conexões aparafusadas com bombas, válvulas, tubulações e outros equipamentos.

As especificações do flange podem ser confirmadas de acordo com os padrões da tubulação no local ou desenhos do cliente, reduzindo problemas de instalação causados ​​por dimensões de conexão incompatíveis.

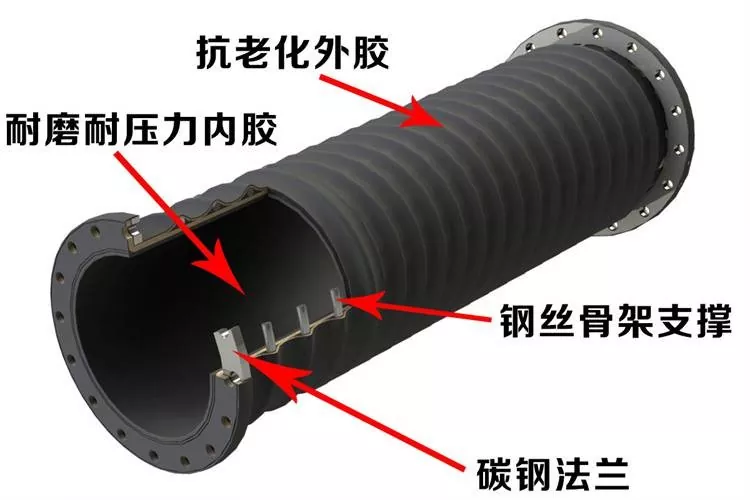

Ilustração da estrutura do produto

Estrutura: Borracha interna resistente ao desgaste, camada de reforço, estrutura de fio de aço em espiral, borracha externa e flange de aço carbono

Descrição da Estrutura Principal

• Camada interna de borracha:
Contata diretamente o meio de transporte. Materiais de borracha adequados podem ser selecionados de acordo com meios como água, lama, lama mineral, areia e cascalho, bem como condições operacionais reais.

• Camada de tecido reforçado:
Usa tecido de cordão multicamadas/estrutura de reforço de tecido para suportar a carga de pressão principal.

• Estrutura de fio de aço em espiral:
Utilizado para soluções estruturais que necessitam de sucção ou transporte a vácuo, proporcionando suporte ao corpo da mangueira.

• Camada externa de borracha:
Fornece proteção externa e pode ser selecionado de acordo com a resistência ao envelhecimento, resistência à abrasão e condições operacionais externas.

• Flange final:
Pode ser equipado com flanges de aço carbono ou aço inoxidável e combinado de acordo com padrões, dimensões ou desenhos do cliente.

Principais vantagens

Transporte de grande diâmetro:
Disponível em várias especificações de grande diâmetro, adequado para transporte de meios de grande fluxo. A faixa real de diâmetro disponível deve ser confirmada de acordo com os requisitos técnicos.

Adaptabilidade de sucção e descarga:
De acordo com a configuração estrutural, pode ser utilizado para sucção, descarga de meios ou transporte combinado de sucção e descarga.

Conexão de flange conveniente:
Os flanges podem ser configurados de acordo com padrões comuns, como GB, DIN, ANSI, JIS, ASME e desenhos do cliente.

Soluções opcionais resistentes ao desgaste:
Para meios abrasivos como lama, lama mineral, areia e cascalho, estruturas internas de borracha e reforço adequadas podem ser selecionadas de acordo com as condições de desgaste.

Conexão flexível:
As mangueiras de borracha fornecem certa adaptabilidade à flexão e ao deslocamento, adequadas para vibração do equipamento, deslocamento da tubulação e condições de desvio de instalação.

Personalizado de acordo com as condições de trabalho:
Personalização OEM e não padronizada estão disponíveis com base no diâmetro, comprimento, pressão, pressão de vácuo, temperatura, material de borracha, especificações de flange e cor.

Especificações Técnicas

Os parâmetros a seguir são compilados a partir das informações existentes do produto. Como diferentes diâmetros, estruturas, comprimentos e condições de operação podem afetar o desempenho final, os parâmetros/desenhos técnicos confirmados prevalecerão para a compra formal.

Nota de confirmação de especificação:
As informações originais do produto contêm duas descrições de faixa de diâmetro diferentes: “DN100–DN1000” e “DN100–DN2000”, enquanto a tabela de parâmetros atual lista até DN500. Para evitar informações inconsistentes no site, é recomendável confirmar a faixa final de fornecimento de grande diâmetro de acordo com as capacidades reais de produção e fornecimento antes da publicação.

Cenários de aplicação

Mineração

Usado para transportar lama mineral, rejeitos e lama contendo partículas.

Para meios altamente abrasivos, o material interno de borracha e a estrutura de reforço devem ser selecionados de acordo com o tamanho das partículas, concentração, vazão e pressão.

Dragagem

Adequado para embarcações de dragagem, bombas de polpa, tubulações de descarga de lama e alguns sistemas de transporte subaquático.

Pode ser usado para sucção e descarga de chorume, lodo, areia e outros materiais.

Portos e Terminais

Usado em sistemas de transporte de líquidos ou materiais que exigem capacidade de grande diâmetro e conexões flexíveis.

As especificações do flange podem ser configuradas de acordo com os requisitos de conexão no local.

Areia e cascalho

Adequado para transportar areia, cascalho, misturas de água e areia, argamassa e outros materiais que contenham partículas.

Estruturas resistentes ao desgaste podem ser selecionadas de acordo com as condições reais de abrasão.

Indústria Siderúrgica

Pode ser usado para água industrial, chorume, chorume mineral e algum transporte de mídia industrial.

Também adequado para conexões flexíveis de tubulações entre equipamentos de grande porte.

Construção e Engenharia

De acordo com nível de pressão, configuração média e estrutural, pode ser aplicado em equipamentos de construção e projetos de engenharia para transporte de líquidos ou materiais.

Transferência de Materiais Industriais

Adequado para sistemas de transporte industriais, como energia, tratamento de água e equipamentos de engenharia.

Soluções personalizadas estão disponíveis de acordo com o meio e as condições reais de operação.

Guia de Seleção e Confirmação de Compra

Ao adquirir mangueira de borracha flangeada de sucção e descarga de grande diâmetro, não é recomendado fazer orçamento apenas com base no diâmetro interno.

Para mangueiras de sucção e descarga, os requisitos de pressão de vácuo, abrasão média, temperatura e conexão de flange afetarão a configuração final da estrutura e o desempenho do serviço.

• Confirme primeiro o meio de transporte:
Água, água do mar, chorume, chorume mineral, rejeitos, areia, cascalho ou outros meios industriais.

• Confirme as condições de trabalho:
Taxa de fluxo, pressão de trabalho, pressão de vácuo de trabalho, temperatura média, concentração média e tamanho de partícula.

• Confirme os requisitos de instalação:
Diâmetro interno, comprimento, requisitos de flexão/deslocamento, padrão de flange, dimensões de flange e tipo de superfície de vedação.

• Para aplicações de alta abrasão, como lama mineral, rejeitos e areia/cascalho:
A solução de borracha interna resistente ao desgaste deve ser confirmada.

• Para aplicações de sucção ou transporte a vácuo:
O nível de pressão de vácuo deve ser especificado e deve ser confirmado se uma estrutura de fio de aço em espiral é necessária.

• Para projetos fora do padrão:
Recomenda-se fornecer desenhos, amostras de mangueiras antigas ou dimensões reais de conexão para confirmação técnica.

Precauções operacionais

· A pressão de trabalho, a pressão de vácuo e a temperatura não devem exceder a faixa permitida do modelo de mangueira confirmado. As limitações específicas estarão sujeitas aos documentos de confirmação técnica do produto.

· Ao transportar meios abrasivos, como areia e lama mineral, a estrutura interna de borracha adequada deve ser selecionada de acordo com as condições reais de desgaste, e o corpo da mangueira deve ser inspecionado regularmente.

· Antes da instalação do flange, verifique o padrão do flange, o espaçamento dos furos dos parafusos, a superfície de vedação e as dimensões da conexão dos parafusos para evitar alinhamento forçado durante a instalação.

· Para aplicações de sucção, o requisito de vácuo e a configuração do reforço do fio de aço em espiral devem ser confirmados. Se ocorrer achatamento, colapso ou deformação anormal da mangueira, pare de usar a mangueira e verifique as condições de operação.

· Durante a instalação e transporte, evite impactos desnecessários, apertar ou arrastar as extremidades do flange para reduzir danos às peças de conexão e ao corpo da mangueira.

· Para meios químicos especiais, meios de alta temperatura ou condições operacionais fora do padrão, forneça informações como composição e temperatura do meio antes de comprar. O pessoal técnico deverá confirmar a compatibilidade do material.

Gestão de Manutenção e Vida Útil

A vida útil real das mangueiras de borracha de grande diâmetro está relacionada ao meio de transporte, pressão, pressão de vácuo, temperatura, curvatura, condição de instalação e frequência de uso.

Portanto, a manutenção deve se concentrar em:

Inspeção Regular + Registros de Condições Operacionais + Tratamento Oportuno de Condições Anormais

· Verifique regularmente se a camada externa de borracha apresenta rachaduras, desgaste anormal, protuberâncias ou outros danos visíveis.

· Verifique se a área de conexão do flange apresenta folga, vazamento ou deformação anormal.

· Verifique o estado da mangueira durante as operações de sucção e descarga, prestando atenção a achatamentos, colapsos ou deformações anormais.

· Para meios abrasivos, como lama mineral e areia/cascalho, registre as condições de desgaste de acordo com o uso real como referência para otimização de seleção futura.

· Quando a mangueira estiver fora de serviço, evite compressão prolongada por objetos pontiagudos. Durante o manuseio e armazenamento, minimize dobras e impactos desnecessários.

· Se ocorrer pressão anormal, vazamento óbvio, dano estrutural ou conexão anormal, pare de usar a mangueira e realize a inspeção técnica.

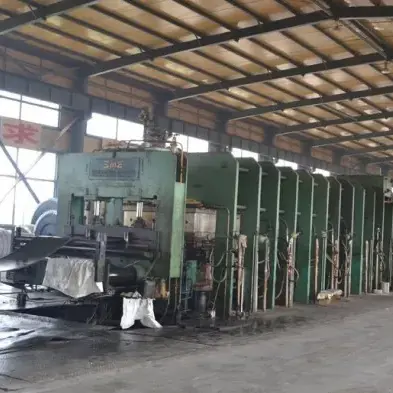

Controle de qualidade e entrega

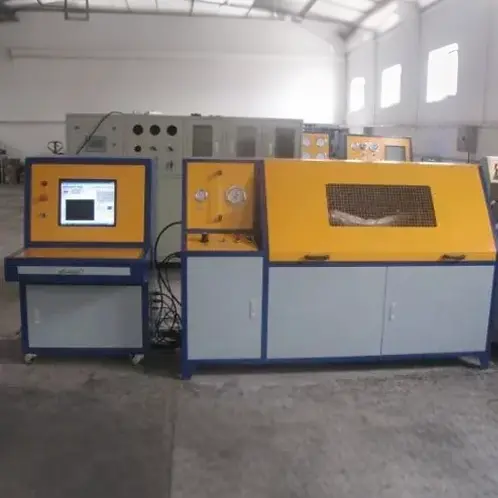

De acordo com as informações existentes sobre o produto, os produtos acabados podem ser inspecionados de acordo com as especificações do produto e os requisitos do cliente, incluindo:

· Aparência

· Diâmetro interno

· Diâmetro externo

· Comprimento

· Dimensões do flange

· Pressão

· Vácuo / Pressão negativa

· Dureza

· Desempenho de borracha

Se os clientes tiverem requisitos especiais de teste, os itens de inspeção e padrões de aceitação deverão ser confirmados antes do pedido.

Para produtos personalizados, especificações, requisitos de flange, nível de pressão, pressão de vácuo, meio de transporte e requisitos de entrega podem ser confirmados durante a fase de confirmação técnica.

Perguntas frequentes

1. Quais especificações estão disponíveis para mangueira de borracha de sucção e descarga de grande diâmetro?

As informações de parâmetros atuais listam diâmetros internos comuns, incluindo DN100, DN150, DN200, DN250, DN300, DN400 e DN500 mm. Tamanhos maiores podem ser confirmados tecnicamente de acordo com os requisitos do projeto.

2. Os flanges podem ser instalados na mangueira?

Sim. O produto utiliza conexões flangeadas e pode ser equipado de acordo com os padrões GB, DIN, ANSI, JIS, ASME ou desenhos do cliente.

3. Pode ser usado para transporte de lama mineral e rejeitos?

Sim. De acordo com a concentração da pasta, tamanho de partícula, vazão, pressão e temperatura, estruturas adequadas resistentes ao desgaste podem ser selecionadas. A solução final deverá ser confirmada de acordo com as condições operacionais reais.

4. Pode ser usado para projetos de dragagem?

Sim. A mangueira pode ser selecionada de acordo com os requisitos de meio, pressão, vácuo e método de instalação do sistema de dragagem.

5. Pode ser personalizado de acordo com desenhos?

Sim. Os clientes podem fornecer desenhos, amostras ou parâmetros técnicos detalhados para confirmar o corpo da mangueira e a estrutura do flange.

6. Qual é o MOQ?

MOQ depende do tipo de produto, especificação, comprimento e requisitos de personalização.

Os produtos padrão podem suportar compras em pequenos lotes. A quantidade específica será confirmada durante a cotação.

7. Podem ser fornecidas amostras?

Alguns produtos padrão podem fornecer amostras ou suporte para amostras. O custo da amostra e o custo de transporte serão confirmados de acordo com a situação específica do produto e do pedido.

8. Qual é o prazo de entrega?

Os produtos padrão geralmente requerem de 7 a 20 dias úteis.

Para produtos customizados, mangueiras de grande diâmetro e especificações especiais, o prazo de entrega deverá ser confirmado de acordo com estrutura, quantidade e necessidade de produção.

Um cronograma de entrega claro será fornecido antes do pedido.

9. Como é garantida a qualidade para pedidos em grandes quantidades?

As inspeções de qualidade podem ser realizadas de acordo com as especificações do produto e requisitos do cliente, incluindo testes de aparência, dimensões, flange, pressão e vácuo.

Itens especiais de inspeção devem ser confirmados antes da compra.
