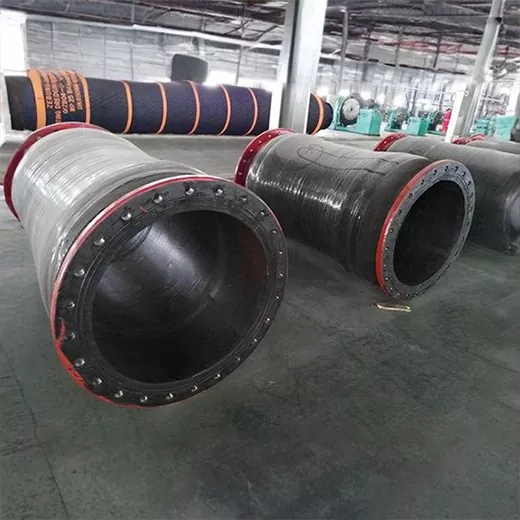

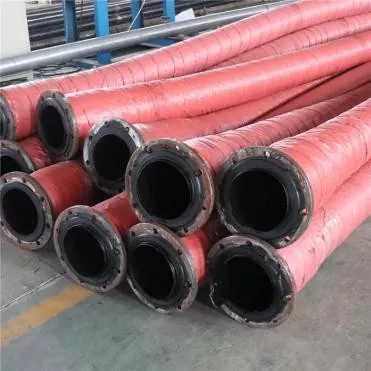

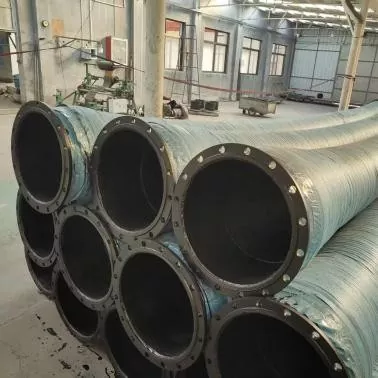

Mangueira de lama de rejeitos de grande diâmetro

A mangueira de lama de rejeitos de grande diâmetro JIDONGDA é projetada especificamente para transporte complexo de materiais de longa distância e alta vazão em minas. Em comparação com tubos de aço tradicionais, a mangueira é mais flexível, resistente a impactos, reduz significativamente a vibração da tubulação e simplifica a instalação no local.

Os cenários aplicáveis ​​incluem descarga de lama em plantas de processamento mineral, enchimento de barragens de rejeitos, aterro de minas subterrâneas, transporte de lama dragada, carga e descarga de pó mineral portuário e transporte de diversas misturas industriais sólido-líquido. Aproveitando os recursos de produção personalizados de nossa fábrica local, podemos fornecer soluções completas de dutos para empresas de mineração e empreiteiros de engenharia em todo o mundo.

Estrutura e materiais do produto

Mangueira de lama de rejeitos de grande diâmetro: Cada camada é moldada integralmente em alta temperatura e vulcanizada, eliminando o risco de delaminação. É compatível com vários equipamentos de bombeamento e vem com vários conectores:

1. Camada interna de borracha: Borracha natural resistente ao desgaste / Borracha sintética de alta resistência ao desgaste (NR/SBR/PU opcional; o revestimento de PU é adequado para rejeitos duros com alto teor de sílica, oferecendo ótima resistência ao desgaste)

2. Camada de reforço: Cortina de fibra multicamadas de alta resistência + esqueleto espiral de fio de aço, distribuindo uniformemente a pressão, evitando o colapso sob condições de pressão negativa

3. Camada externa de borracha: Borracha sintética resistente às intempéries, ao ozônio e aos raios UV, resistindo à exposição externa e à corrosão química em áreas de mineração

4. Conectores opcionais: Flanges padrão, acoplamentos rápidos e extremidades metálicas personalizadas de acordo com desenhos

Teste de desempenho e controle de qualidade

1. Teste de resistência ao desgaste: 72 horas de desgaste contínuo com argamassa de areia de quartzo, perda de massa ≤ 0,05g

2. Pressão de ruptura: A pressão de ruptura atinge 3–4 vezes a pressão de trabalho, capaz de suportar impactos de pressão instantâneos

3. Fadiga de pulso: 20 10.000 ciclos de pressão sem rachaduras, delaminação ou deformação

4. Desempenho de dobra: Sem quebra ou delaminação no raio de curvatura mínimo

5. Resistência ao meio: Operação estável em ambientes de lama ácida e alcalina (pH 2–12)

Tabela de parâmetros de modelo e especificação

Principais vantagens

1. Resistente ao desgaste e longa vida útil: A fórmula exclusiva de borracha interna de alta resistência ao desgaste reduz significativamente a perda por erosão de partículas duras, adequada para lamas com alto teor de areia, como quartzo, minério de ferro e minério de cobre.

2. Grande diâmetro e alta vazão: Abrange todos os tamanhos de DN100 a DN1200, adequado para sistemas de descarga de rejeitos em grande escala, melhorando a eficiência do transporte e reduzindo o consumo de energia de bombeamento.

3. Tubo resistente a impactos e à prova de explosão: A estrutura reforçada composta multicamadas amortece as flutuações de pressão, eliminando os riscos de segurança de rupturas de tubos causadas por bloqueios ou partidas/desligamentos.

4. Fácil instalação e baixos custos de manutenção: Significativamente mais leves que os tubos de aço, fáceis de instalar e reposicionar, reduzindo o tempo de inatividade para manutenção.

5. Excelente resistência à corrosão e às intempéries: A camada externa de borracha resiste ao sol, à chuva e à névoa de corrosão na área de mineração, garantindo desempenho estável durante a operação externa durante todo o ano. 6. Serviço de personalização com especificações completas

A fábrica oferece suporte à personalização de comprimento, diâmetro, classificação de pressão, estilo do conector e classificação de resistência ao desgaste do revestimento para atender a vários requisitos especiais do projeto.

Casos reais de aplicação em engenharia

Caso 1: Projeto de transporte de rejeitos de longa distância da mina de ferro da Mongólia Interior

1. Visão geral do projeto: Capacidade de processamento diário de 8.000 toneladas de minério bruto, teor de sólidos de rejeitos de 42%, quartzo médio, principalmente de alta dureza, distância de transporte de 3,5 km, pressão de trabalho de 2,8 MPa, lama neutra.

2. Solução de suporte: Mangueira flexível em espiral de fio de aço revestida com PU JIDONGDA DN200, seções padrão de 6m / 12m, conexão de flange.

3. Resultados de desempenho: A vibração e o ruído foram reduzidos em 60% após a substituição dos tubos de aço originais; operação estável contínua por 36 meses sem substituição; os custos anuais de manutenção diminuíram 85%; não ocorreram rupturas ou vazamentos na tubulação.

Estudo de caso 2: Sistema de preenchimento de mina de cobre nas terras altas do Peru

1. Visão geral do projeto: Uma mina de alta altitude a 4.500 metros, empregando sucção de pressão negativa de lama de escória de cobre com um teor de areia de 45%, em um ambiente de baixa temperatura e alta radiação UV.

2. Solução de suporte: Mangueira reforçada com fio de aço de dupla camada resistente a baixas temperaturas e projetada sob medida com qualificações de conformidade de exportação.

3. Desempenho: Desempenho anti-achatamento de pressão negativa melhorado em 3 vezes; nenhum colapso durante a sucção; taxa de fluxo anual estável superior a 98%; os custos operacionais gerais do gasoduto foram reduzidos em 73%.

Cenários Aplicáveis

1. Dutos de transporte de rejeitos em minas a céu aberto/subterrâneas

2. Dutos principais e secundários para descarga de lama em plantas de processamento mineral

3. Aterro seco e úmido de bacias de rejeitos e projetos de descarga de rejeitos

4. Transporte de lama de longa distância para dragagem fluvial e costeira

5. Carregamento e descarregamento de pó mineral a granel portuário em tubulações de polpa

6. Transporte de vários meios mistos sólidos-líquidos industriais

Perguntas frequentes

Q1. Qual material de revestimento deve ser escolhido para rejeitos de quartzo de alta abrasão?

A. Para rejeitos com alta proporção de partículas duras, como quartzo e granito, o revestimento de poliuretano PU é a escolha preferida. Sob um teste padrão de resistência à abrasão de 72 horas, o desgaste é significativamente menor do que a borracha NR e SBR, e a vida útil pode ser aumentada em 2 a 3 vezes nas mesmas condições de trabalho. A equipe técnica pode combinar a fórmula de revestimento ideal com base na composição das partículas da lama e no valor do pH.

Q2. A JIDONGDA pode personalizar diâmetros, comprimentos e classificações de pressão de tubos para projetos especiais de mineração?

R. Sim, nossa fábrica oferece personalização completa. Suportamos comprimentos não padronizados, diâmetros completos de DN100 a DN1200 e múltiplas pressões de trabalho de 1,0 a 10MPa. Flanges, acoplamentos rápidos e extremidades metálicas podem ser personalizados de acordo com os desenhos de construção. Após fornecer os parâmetros do projeto, forneceremos solução e orçamento em até 24 horas.

Q3. Qual é o período de garantia para a mangueira de lama de rejeitos de grande diâmetro JIDONGDA e qual suporte pós-venda está incluído?

R. Os produtos padrão têm garantia de 12 meses a partir da data de envio. Danos causados ​​por defeitos de matérias-primas ou processos em condições normais de operação serão substituídos gratuitamente dentro do período de garantia. Engenheiros profissionais de dutos de mineração fornecem orientação remota para assentamento, instalação e manutenção de rotina; serviços técnicos no local podem ser negociados para projetos de mineração em grande escala.
