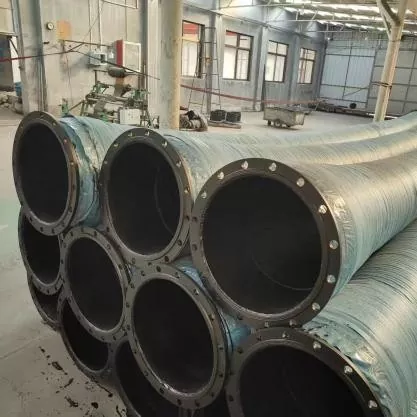

Mangueira de borracha de grande diâmetro reforçada com espiral de fio de aço

A mangueira de borracha de grande diâmetro reforçada com espiral de fio de aço JIDONGDA foi projetada para aplicações pesadas caracterizadas por alta pressão, altas taxas de fluxo e cargas de impacto significativas. Sua construção apresenta estrutura de reforço multicamadas feita de fio de aço de alta resistência combinado com borracha composta de alto desempenho; todos os componentes são formados através de um único processo de vulcanização em alta temperatura. Isto garante um desempenho estável e durável em ambientes exigentes, como minas, áreas costeiras e locais de construção ao ar livre.

A mangueira de borracha de grande diâmetro reforçada com espiral de fio de aço combina excelente flexibilidade com alta capacidade de carga. Ele absorve vibrações do equipamento, compensa desalinhamentos de instalação e expansão ou contração térmica e resiste a constantes picos de pressão interna, bem como a impactos externos. Em comparação com mangueiras de borracha reforçadas com tecido padrão, este produto oferece vantagens significativas: resistência ao colapso por vácuo, estabilidade dimensional (resistência ao estiramento) e alta resistência ao desgaste. Isto o torna um componente crítico de tubulações industriais de grande escala projetadas para o transporte de lama e materiais a granel por longas distâncias.

Estrutura multicamadas e principais vantagens

1. Camada de trabalho interna resistente ao desgaste

Feita a partir de uma mistura de borracha natural e sintética altamente resistente ao desgaste, a camada interna lisa minimiza a resistência ao fluxo. Resiste à erosão e abrasão de partículas de areia e cascalho, retardando o desgaste da parede interna quando em contato com materiais como minérios, lodos marinhos e depósitos de cinzas.

2. Camada de reforço de fio de aço em espiral

Múltiplos fios de fio de aço de alta resistência são enrolados em espiral em um ângulo fixo, formando a estrutura primária de suporte de carga que executa quatro funções principais:

- Aumenta a pressão nominal

- Garante alta resistência à pressão negativa, evitando colapso durante as operações de sucção

- Limita a expansão radial do corpo da mangueira sob pressão

- Melhora a estabilidade estrutural geral e a resistência ao impacto

3. Camada intermediária intermediária

Uma camada de borracha elástica situada entre a camada de reforço e a cobertura externa de borracha; dissipa o impacto de picos de pressão instantâneos, reduz o risco de separação de camadas e melhora significativamente a resistência à fadiga durante o bombeamento cíclico prolongado de fluidos.

4. Camada protetora externa resistente às intempéries

Uma cobertura externa de borracha modificada e resistente ao envelhecimento, projetada para resistir a vários fatores externos: degradação UV devido à exposição ambiental, rachaduras na camada de ozônio em zonas industriais, corrosão por névoa salina em áreas costeiras e abrasão mecânica durante a elevação e instalação.

Principais áreas de aplicação

1. Sistemas de transporte da indústria de mineração: transporte de lama mineral, rejeitos, lama de carvão e materiais de processamento; adequado para bombear polpas com alto teor de areia e operações de vácuo.

2. Dragagem portuária e recuperação de terras: usada com dutos de dragagem para transportar areia marinha, lodo de rio e materiais de aterro; configurações de dutos flutuantes disponíveis para operações offshore.

3. Indústria de petróleo e gás: transporte de lama de perfuração, fluidos circulantes industriais e materiais relacionados.

4. Máquinas de engenharia e estações de bombeamento: conexões de dutos para grandes dragas, bombas de água industriais e equipamentos pesados; amortecimento de vibrações durante a operação.

5. Setores energético e ambiental: circulação de lama para dessulfurização de usinas, transporte de cinzas/escórias de fornos e tubulações de tratamento de resíduos industriais.

6. Indústria metalúrgica: transporte contínuo de pós minerais altamente abrasivos e meios de fundição granulares.

Principais recursos do produto

1. Construção de fio de aço espiral multicamadas, proporcionando resistência superior à pressão e ao impacto.

2. Excelente resistência à pressão negativa; adequado para aplicações de sucção e descarga, evitando o colapso da mangueira sob vácuo.

3. Capacidade para produção de grandes diâmetros; a baixa resistência a fluidos garante maior eficiência de transporte.

4. Alta flexibilidade e capacidade de compensação; absorve a vibração do equipamento e elimina concentrações de tensão no sistema de tubulação.

5. Resistência integrada ao desgaste e às intempéries; garante vida útil confiável em ambientes agressivos, como minas e plataformas offshore.

6. Baixos custos de manutenção; a facilidade de instalação, remoção e substituição de acessórios no local minimiza o tempo de inatividade do equipamento.

Opções de configuração personalizadas

1. Forro interno de poliuretano (PU) aprimorado.

2. Design especializado ultra-resistente ao desgaste para bombeamento de polpa mineral.

3. Versão resistente ao calor (para operação contínua em temperaturas acima de 120°C).

4. Composto de borracha resistente a óleo.

5. Design antiestático e à prova de explosão.

6. Sistema de flutuabilidade integrado (mangueiras flutuantes).

7. Flanges padrão ANSI, DIN, JIS ou BS.

8. Acoplamentos universais de conexão rápida.

Vantagens Competitivas

✔ Construção robusta com reforço multicamadas com hélice de fio de aço de alta resistência

✔ Excelente resistência à pressão positiva e ao vácuo

✔ Adequado para uso em diversas e exigentes aplicações de transporte industrial

✔ Capacidade de fabricar produtos personalizados de grande diâmetro para condições operacionais extremas

✔ Serviços abrangentes de fabricação OEM e ODM

✔ Ampla experiência no fornecimento de equipamentos para projetos de engenharia nacionais e internacionais

Exemplo de implementação de um projeto de engenharia

Exemplo 1: Projeto de recuperação de terras num porto marítimo (Sudeste Asiático)

Requisitos do projeto: Foi necessária uma conduta marítima com 12 km de comprimento para a recuperação de terras, concebida para o transporte contínuo de areia marinha misturada com cascalho e cascalho triturados. Mangueiras flutuantes de sucção e descarga de grande diâmetro tiveram que resistir à exposição à névoa salina e operar sob condições de sucção (pressão negativa).

Solução JIDONGDA: Mangueiras de borracha flutuantes reforçadas com fio de aço DN600 com uma camada externa de borracha altamente resistente à corrosão (grau marítimo) e flanges padrão DIN.

Resultados operacionais: 24 meses de operação contínua sem deformação da mangueira (achatamento) e sem rachaduras na camada externa de borracha devido à exposição à névoa salina. A frequência de substituição foi reduzida em 70% em comparação com mangueiras de dragagem convencionais. Os produtos passaram com sucesso em inspeções de qualidade independentes para aplicações de engenharia naval e se tornaram a escolha preferida do empreiteiro.

Perguntas frequentes

Q1: Qual é a classificação máxima de pressão negativa para a mangueira de borracha de grande diâmetro reforçada com espiral de fio de aço da JIDONGDA? Eles são adequados para operações de sucção de longa distância em dragagens?

R: Os modelos padrão suportam pressão negativa de -0,09 MPa sem deformação, enquanto os modelos personalizados com estruturas espirais reforçadas podem operar sob condições de vácuo profundo de até -0,098 MPa. Eles são totalmente adequados para operações de sucção e descarga, incluindo dragagem de longa distância e transporte de rejeitos de minas. Elementos de flutuação adicionais podem ser instalados para transporte marítimo de longa distância.

P2: Quais opções estão disponíveis para lidar com meios de alta temperatura, oleosos ou inflamáveis/explosivos?

R: São oferecidos três tipos de soluções especializadas: designs resistentes a altas temperaturas (para operação contínua acima de 120°C); produtos feitos de borracha composta resistente a óleo à base de borracha nitrílica (NBR) para transporte de petróleo bruto, óleos hidráulicos ou solventes orgânicos; e designs antiestáticos e à prova de explosão projetados para dissipar a eletricidade estática gerada pela fricção do meio (adequados para manusear produtos petrolíferos inflamáveis). Relatórios de testes abrangendo propriedades de materiais e características de desempenho são fornecidos para todos os produtos especializados.

Q3: Com quais padrões internacionais para acoplamentos os produtos são compatíveis? A fábrica JIDONGDA pode fornecer unidades totalmente montadas?

R: As mangueiras são compatíveis com quatro padrões principais de flange (ANSI, DIN, JIS, BS), bem como com vários tipos de acoplamentos de conexão rápida. Oferecemos uma solução abrangente que inclui corte, prensagem de flange, montagem de vulcanização monolítica e teste hidrostático; os produtos acabados – completos com acessórios – são entregues diretamente no local, eliminando a necessidade de processamento adicional por parte do cliente e reduzindo o risco de vazamentos em pontos de conexão externos.
